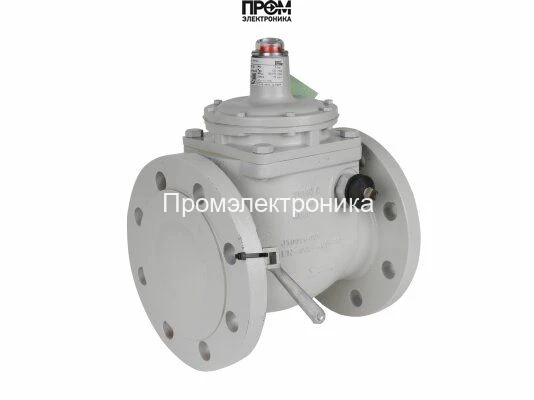

Предохранительный запорный клапан Kromschroder JSAV 80F50/1-0
JSAV 80F50/1-0 · артикул 03151135. Предохранительно-запорный клапан для отключения подачи газа при недопустимом давлении после защищаемого узла. Направление срабатывания и диапазон определяются конкретной версией.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 03151135
- Серия
- JSAV
- Тип
- Предохранительно-запорный клапан
- Номинальный диаметр
- DN 80
- Присоединение к трубопроводу
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 5 bar
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Предохранительный запорный клапан Kromschroder JSAV 80F50/1-0
JSAV 80F50/1-0 · артикул 03151135. Предохранительно-запорный клапан для отключения подачи газа при недопустимом давлении после защищаемого узла. Направление срабатывания и диапазон определяются конкретной версией.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Предохранительно-запорный клапан |
| Номинальный диаметр | DN 80 |
| Присоединение к трубопроводу | Фланец по ISO 7005 |
| Входное давление | Максимальное входное давление pu: 5 bar |
Применение и подбор
Различайте рабочее входное давление, верхнюю/нижнюю уставку и диапазон пружины. Наличие нижнего порога нельзя выводить из названия JSAV.
Для старых обозначений давление и устройство сброса сверяют с шильдиком и соответствующей редакцией инструкции. Новая редакция серии не меняет пределы ранее выпущенного изделия.
Монтаж и ввод в работу
Импульсную линию подключают к защищаемому участку по схеме установки; её герметичность и проходимость влияют на срабатывание.
После монтажа проверяют фактическую уставку и запирание. Деблокировка выполняется после устранения причины срабатывания по инструкции соответствующего типоразмера.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| JSAV | Отключает поток при аварийном давлении. |
| Регулятор | Поддерживает рабочее давление. |
| VSBV | Сбрасывает кратковременные повышения давления при предусмотренной схеме. |
FAQ по выбору и эксплуатации
Является ли JSAV регулятором давления?
Нет. Это защитный запорный орган; поддержание рабочего давления выполняет отдельный регулятор.
Можно ли назначить диапазон пружины по DN?
Уставка и установленная пружина проверяются отдельно от диаметра корпуса.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- JSAV 50-100 (RU) — стр. 2, 3.
- JSAV (EN) — стр. 21.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder JSAV 80F50/1-0: техническое описание
Kromschroder JSAV 80F50/1-0 — предохранительно-запорный клапан. Устройство перекрывает газовый тракт при выходе контролируемого давления за предусмотренный порог и тем самым защищает арматуру после регулятора.
Трубопроводные и пороговые параметры: номинальный диаметр — DN 80; присоединение к трубопроводу — фланец по ISO 7005; максимальное входное давление pᵤ — Максимальное входное давление pu: 5 бар. Они определяют место установки и допустимый режим давления защищаемого участка.
Предохранительно-запорный и сбросной клапаны выполняют разные функции. При подборе сверяют точный тип, давление срабатывания, DN, присоединение, направление потока и способ возврата в рабочее состояние.
Для заказа и проверки исполнения используют восьмизначный артикул 03151135 и полное обозначение JSAV 80F50/1-0. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения JSAV 80F50/1-0
| Код в обозначении | Параметр | Значение |
|---|---|---|
| JSAV | Тип | Предохранительно-запорный клапан |
| 80 | Номинальный диаметр | DN 80 |
| F | Присоединение к трубопроводу | Фланец по ISO 7005 |
| 50 | Входное давление | Максимальное входное давление pu: 5 bar |
Характеристики
- Наименование
- Предохранительный запорный клапан Kromschroder JSAV 80F50/1-0
- Артикул производителя
- 03151135
- Серия
- JSAV
- Тип
- Предохранительно-запорный клапан
- Номинальный диаметр
- DN 80
- Присоединение к трубопроводу
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 5 bar
Техническая документация
PDFПаспорт на предохранительный запорный клапан Kromschroder JSAV 80F50/1-0ZОткрыть документ ↗PDFJSAV DN50; DN80; DN100 (K OS EU-Konformitätserklärung) (DE, EN) · документация серииОткрыть документ ↗PDFJSAV DN50; DN80; DN100 (BMP 2014/68/EU PED) (DE, EN) · документация серииОткрыть документ ↗PDFJSAV 50-100 (RU) · документация серииОткрыть документ ↗PDFJSAV (EN) · документация серииОткрыть документ ↗
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | JSAV 80F50/1-003151135 | JSAV 50TA50/1-0Z03151142 | JSAV 80F50/1-0Z03151138 |
|---|---|---|---|
| Номинальный диаметр | DN 80 | DN 50 | DN 80 |
| Присоединение к трубопроводу | Фланец по ISO 7005 | Фланец ANSI | Фланец по ISO 7005 |
| Входное давление | Максимальное входное давление pu: 5 bar | Максимальное входное давление pu: 70 psig (5 bar) | Максимальное входное давление pu: 5 bar |
Габаритные чертежи
Откройте нужную страницу и выберите размер для полного обозначения изделия. Размеры соседних исполнений могут отличаться.
PDFПаспорт на предохранительный запорный клапан Kromschroder JSAV 80F50/1-0Z · стр. 12Документ серии: точное исполнение и размер выбираются по таблице документа.PDFПаспорт на предохранительный запорный клапан Kromschroder JSAV 80F50/1-0Z · стр. 13Документ серии: точное исполнение и размер выбираются по таблице документа.
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
JSAV 80F50/1-0 · 03151135 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 03351047 | Комплект уплотнений JSAV 50, 80 /BGasket set JSAV 50, 80 /B | 1 |
| 1 | 03351061 | Комплект уплотнений JSAV 50-80../1 /BSeal set JSAV 50-80../1 /B | 1 |
| 2 | 03151140 | JSAV 50-100 RESET TOOL /B | 1 |
| 3 | 03351050 | Тарелка клапана в сборе JSAV 80 /BValve disc assembly JSAV 80 /B | 1 |
| 4 | 03351052 | Запорный узел в сборе JSAV 50-80 /BShut off assembly JSAV 50-80 /B | 1 |
| 4 | 03351062 | Измерительный узел JSAV 50-80../1 /BMeassurement Unit JSAV 50-80../1 /B | 1 |
| 5 | 03089063 | Пружина 35-70 мбар, голубойSpring 35-70 mbar, h'blue | 1 |
| 5 | 03089064 | Пружина 60-170 мбар, красный/коричневыйSpring 60-170 mbar, red/brown | 1 |
| 5 | 03089065 | Пружина 120-220 мбар, фиолетовыйSpring 120-220 mbar, violett | 1 |
| 5 | 03089066 | Пружина 190-400 мбар, оранжевый/жёлтыйSpring 190-400 mbar, orange/yellow | 1 |
| 5 | 03089067 | Пружина 300-550 мбар, оранжевый/зелёныйSpring 300-550 mbar, orange/green | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
