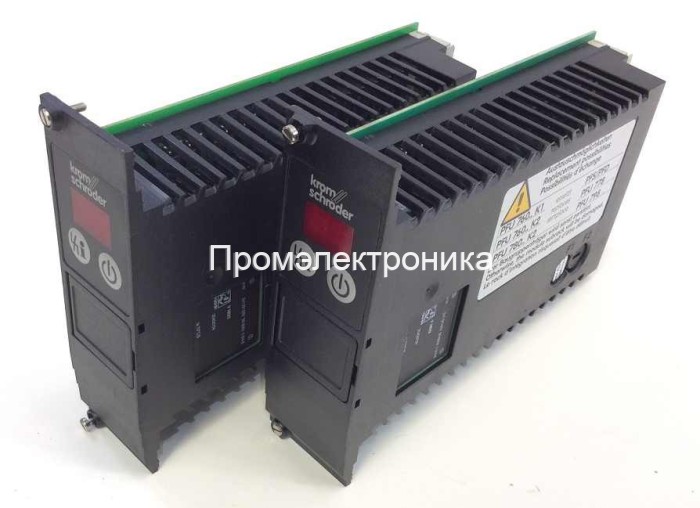

Kromschroder PFU 780LT

Автомат управления горелками Kromschroder PFU 780LT – это высокотехнологичное решение для безопасного и эффективного управления, розжига и контроля работы газовых горелок в различных режимах, будь то импульсное или непрерывное горение. Данная серия контроллеров разработана с учётом строгих отраслевых требований к безопасности и надёжности, поэтому она широко применяется на котлах, печах, в индустриальных горелках и другом промышленном оборудовании, связанном с тепловыми процессами.

1. Назначение и основные функции Kromschroder PFU 780LT

Главная задача топочных автоматов серии PFU – обеспечивать точную, безопасную и стабильную работу газовых горелок. Это достигается благодаря комплексному подходу к управлению и контролю, а именно:

1. Розжиг и контроль пламени
   • Мгновенная реакция на изменения в процессе горения за счёт современной электронной базы.
   • Возможность управления горелками как в импульсном, так и в непрерывном режиме.
   • Высокая степень безопасности при запуске и эксплуатации.
2. Автоматизация процессов
   • Устройства подходят для автоматизации горелок на котлах, промышленных печах, а также для основного и запального пламени в газовой системе.
   • Благодаря продвинутой логике управления многие технологические параметры можно считывать и корректировать напрямую с панели прибора или при помощи дополнительного программного обеспечения.
3. Диагностика и контроль параметров
   • Отображение установленных параметров, текущего состояния программы и показателей датчика контроля пламени (например, силы тока).
   • Хранение истории ошибок во внутренней памяти, что упрощает диагностику и обслуживание оборудования.
   • С помощью программы BCSoft можно вносить изменения в настройки прибора, адаптируя его под конкретные производственные задачи.
4. Универсальность применения
   • Прямой розжиг промышленных горелок и печей.
   • Возможность использовать серию PFU на крупных производственных предприятиях, где требуется распределённая система управления.
   • Снижение нагрузки на центральную систему управления печью, поскольку часть функций по розжигу и безопасности переносится непосредственно на контроллер PFU.

В каждом устройстве заложена гибкая конфигурация параметров: оператор может изменять порог чувствительности усилителя сигнала пламени, логику поведения горелки при потере пламени и многое другое. Все это делает Kromschroder PFU 780LT одним из самых востребованных решений на рынке промышленного теплового оборудования.

3. Технические особенности и серия PFU

Контроллеры Kromschroder PFU доступны в разных модификациях, и каждая модель имеет свои особенности:

• PFU 7 – серия 700, проверенная временем технология для промышленного применения.
• PFU 60 – стандартная версия, обеспечивающая весь необходимый функционал управления горелками.
• PFU 80 – версия, рассчитанная на контроль запальных и основных горелок для более сложных систем.
• PFU L – модификация с управлением воздушным клапаном, что расширяет возможности регулировки горения.
• PFU T – питание 220/240 В AC, поддержка в сетях с заземлением или без.
• PFU N – питание 110/240 В AC, поддержка в сетях с заземлением или без заземления.
• PFU D – цифровой вход для режима высокотемпературного управления.
• PFU U – конфигурировано и подготовлено для UVC 1.
• PFU K1, K2 – варианты для замены предыдущих серий (PFS/PFD и PFU 778/798).

Это далеко не полный перечень возможностей. Подбор конкретной модели рекомендуется осуществлять на основании технического задания, требований к безопасности и специфики оборудования, где будет установлено устройство. В «Промэлектронике» мы учитываем все важные факторы, подбирая оборудование максимально точно под ваши нужды.

4. Монтаж и замена автомата управления горелкой

Чтобы гарантировать корректную работу устройства на протяжении всего срока эксплуатации, важно придерживаться рекомендаций по монтажу и замене:

1. Проверьте напряжение питания Перед установкой нового автомата сравните напряжение питания старого прибора с параметрами нового.
2. Перенастройка прибора Возможно, потребуется внести изменения в настройки контроллера, чтобы адаптировать его к ранее установленным параметрам. Для этого можно использовать ПО BCSoft и оптоадаптер. Доступ ко всем функциям программирования предоставляется при вводе пароля (параметр 50), который указан в подтверждении заказа.
3. Обозначение изменения параметров Если вы вносите корректировки, обязательно наклейте на схему электроподключения наклейку «Внимание, параметры изменены!». При отсутствии данной отметки прибор, отправленный в сервисный центр Elster GmbH, может вернуться с заводскими настройками, что отменит все ваши коррективы.
4. Соответствие нового и старого прибора При замене важно привести настройки в соответствие, чтобы сохранить логику функционирования системы и избежать неприятных сюрпризов при запуске. Если необходимо, свяжитесь с нашими специалистами или инженерной службой Kromschroder для подробной консультации.

5. Кабельное подключение и электропроводка

Правильный выбор и прокладка кабелей существенно влияют на стабильность работы Kromschroder PFU:

1. Выбор кабеля
   • Используйте кабели, соответствующие стандартам для систем управления газовыми горелками.
   • Сигнальные и управляющие линии – сечением до 2,5 мм^2.
   • Для заземления корпуса горелки – кабель 4 мм^2.
   • Для ионизационного кабеля и кабеля розжига рекомендуется неэкранированный кабель высокого напряжения.
2. Снижение электромагнитных помех
   • Прокладывайте все линии раздельно, не свивайте их в одной трубе.
   • Кабель розжига не должен идти параллельно УФ-кабелю или ионизационному кабелю.
   • Для электродов розжига используйте помехозащищённые штекеры, например, с сопротивлением 1 кОм (угловой штекер 4 мм, артикул 04115307, или прямой штекер 4 мм, артикул 04115306).
3. Электроподключение
   • Перед монтажом обесточьте всю систему.
   • Подключайте прибор строго по схеме, прилагаемой к устройству.
   • Уделяйте особое внимание заземлению (контакты PFU и горелки).
   • Следите за тем, чтобы провода L1 и N не были перепутаны.
   • Учитывайте, что некоторые клеммы не имеют внутренних предохранителей, поэтому превышение рекомендованной нагрузки может повредить устройство.

6. Настройка с помощью BCSoft

Для тонкой настройки контроллера PFU используется программа BCSoft и специальный оптоадаптер:

• Позволяет изменять такие параметры, как порог чувствительности усилителя сигнала пламени, поведение при потере пламени, непрерывное горение запальной горелки при контроле за ней и т.д.
• Предусмотрен параметр 45 для настройки многофакельного контроля.
• Для изменения настроек требуется пароль (параметр 50), указанный в подтверждении заказа.
• После изменения конфигурации обязательно отметьте это наклейкой «Параметры изменены!».

Благодаря такому программному обеспечению инженер и оператор могут оперативно вносить изменения в программу запуска, обеспечивая оптимальные рабочие параметры при различных условиях эксплуатации и типах топлива.

7. Пуск в эксплуатацию Kromschroder PFU 780LT

После того как установка и все необходимые настройки завершены, важно правильно произвести пуск:

1. Количество попыток пуска На заводе-изготовителе может быть задано от 1 до 4 попыток розжига. То есть при неудаче во время первого розжига прибор может попробовать заново запустить горелку до трёх раз, прежде чем произойдёт аварийное отключение.
2. Отображение состояния На 7-сегментном дисплее отображаются этапы запуска (0 – позиция пуска, 1 – время ожидания, 2 – время безопасности, 3 – время стабилизации пламени, 4 – рабочий режим и т.д.). Эти этапы зависят от настроек параметров в конкретном приборе.
3. Безопасный запуск
   • Если розжиг не удался, газовые клапаны автоматически закрываются, а на дисплее появляется мигающая индикация.
   • Для деблокировки нужно несколько раз нажать кнопку «Сброс/Информация». Если устройство не откликается, выключите и снова включите прибор.

Эти меры помогают избежать накопления несгоревшего газа и обеспечивают максимальную безопасность на производстве.

8. Проверка системы безопасности

Безопасность – ключевой аспект эксплуатации автомата управления горелками Kromschroder PFU:

1. Проверка функции безопасности
   • Перед запуском закройте шаровой кран и несколько раз запустите прибор, контролируя процесс розжига.
   • Если при «Времени ожидания» (на дисплее отображается «1») газовый клапан открывается, прибор следует отправить на проверку изготовителю.
2. Диагностика неисправностей При возникновении неполадок Kromschroder PFU Kromschroder PFU 780LT мигающим дисплеем укажет, на каком этапе произошёл сбой. Анализ истории ошибок и текущих параметров в режиме BCSoft помогает быстро идентифицировать причину и устранить её.
   • Ремонт должен осуществляться исключительно уполномоченными специалистами.
   • Любые попытки самостоятельного вмешательства грозят потерей гарантии и могут привести к некорректной работе газового оборудования.
3. Соответствие отраслевым нормам С точки зрения функциональной безопасности (согласно EN 61508), PFU относится к компонентам с высокими показателями надёжности и долгим временем наработки на отказ. Процент безопасных неисправностей (SFF) очень высок, что даёт дополнительную уверенность в корректной работе системы.

9. Применение в промышленности и выгоды от использования

1. Широкий спектр промышленного оборудования Устройства PFU оптимально подходят для котлов, печей, горелок различных производителей, включая агрегаты для металлообработки, пищевой промышленности, производства стройматериалов и многих других отраслей.
2. Снижение эксплуатационных затрат Использование современного автомата управления горелками улучшает КПД установки за счёт точной подачи газа и более стабильного горения, что в долгосрочной перспективе снижает расходы на топливо и обслуживание.
3. Безопасность и надёжность Механизмы блокировки, встроенные в Kromschroder PFU, исключают ошибочные ситуации, например, подачу газа при отсутствии пламени. Кроме того, в случае сбоев прибор самостоятельно переходит в безопасное состояние, закрывая газовые клапаны.
4. Оптимизация производственных процессов
   • Значительная часть рутинных задач по контролю пламени и розжига автоматизируется, что повышает производительность персонала.
   • Контроллер PFU снимает избыточную нагрузку с центральной системы управления печью, позволяя ей выполнять более сложные технологические задачи.

10. Почему стоит купить Kromschroder PFU 780LT у «Промэлектроники»?

• Гарантированное качество от производителя с мировым именем: Kromschroder известен надёжными решениями в сфере горелочного оборудования и промышленной автоматизации.
• Оптимальные цены и гибкая система скидок: мы стремимся к тому, чтобы наши клиенты получали лучшие решения под реальные производственные бюджеты.
• Комплексные поставки: в нашем ассортименте есть сопутствующие товары (оптоадаптеры, программное обеспечение, штекеры и др.) для полноценного внедрения систем управления горелками.
• Полное сервисное сопровождение: от подбора оборудования до пусконаладочных работ и дальнейшего технического обслуживания.

Мы уверены, что Kromschroder PFU 780LT станет надёжным элементом вашей системы управления горением. Эта серия объединяет в себе передовые технологии, продуманную конструкцию и доступность сервисного обслуживания, что делает её одним из лидирующих решений на рынке.

11. Часто задаваемые вопросы (FAQ)

1. Можно ли использовать PFU на несертифицированном оборудовании? Рекомендуется устанавливать Kromschroder PFU только на оборудовании, соответствующем требованиям безопасности и сертификации. В противном случае работа устройства может быть некорректной, а гарантия – недействительной.
2. Как получить пароль (параметр 50) для изменения настроек? Пароль указывается в подтверждении заказа. Если у вас возникли сложности, свяжитесь с менеджером «Промэлектроники» или технической поддержкой Kromschroder.
3. Чем PFU отличается от аналогов других производителей? Устройства Kromschroder отличаются широким функционалом, быстрой реакцией на изменения и надёжностью. Также компания Elster Kromschroder имеет долгую историю инноваций в сфере управления газовыми горелками, что подтверждают многочисленные сертификаты и положительные отзывы клиентов.
4. Какое программное обеспечение используется для настройки? Для конфигурирования PFU применяется BCSoft, приобретаемое отдельно вместе с оптоадаптером. Данное ПО предоставляет доступ ко всем параметрам и истории ошибок прибора.
5. Что делать, если устройство ушло в аварию?
   • Сначала проверьте целостность системы газоснабжения.
   • Убедитесь, что напряжение питания соответствует требованиям.
   • Считайте код ошибки или историю ошибок.

12. Как оформить заказ

1. Консультация и подбор Наши специалисты оперативно свяжутся с вами, уточнят детали проекта и помогут определиться с оптимальной конфигурацией устройства.
2. Согласование условий и поставка После согласования цены и сроков поставки мы предоставим все документы, необходимые для оформления сделки и дальнейшей гарантии.
3. Доставка и оплата Мы предлагаем несколько вариантов доставки на выбор, включая курьерскую службу и транспортные компании. Оплата возможна как по безналичному расчёту, так и иными способами – подробности уточняйте у менеджера.

13. Коротко о главном

• Kromschroder PFU Kromschroder PFU 780LT – инновационный автомат управления горелками, гарантирующий безопасность, стабильность и эффективность работы газовых горелок.
• Гибкая адаптация под любой промышленный объект: благодаря продвинутому ПО BCSoft и возможности тонкой настройки параметры легко менять в соответствии с требуемыми технологическими процессами.
• Широкая сфера применения: котлы, печи, горелки, металлургические комплексы, линии для термообработки и другие области, где требуется безопасный и точный контроль горения газа.
• Удобство монтажа и обслуживания: подробная документация, разветвлённая сервисная сеть и квалифицированная помощь специалистов «Промэлектроники».
