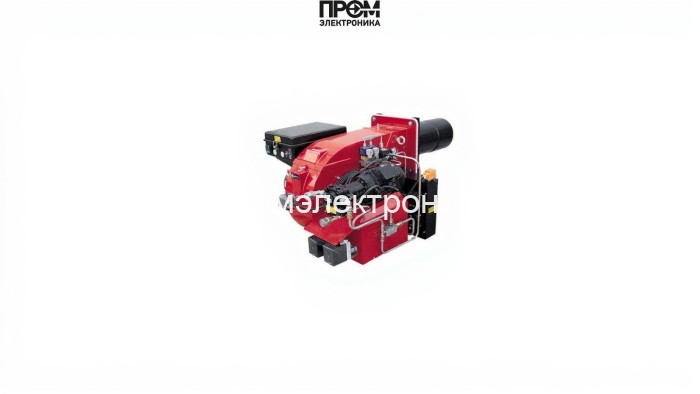

Мазутная горелка FBR FNDP 190/3 TL

Мазутная горелка FBR FNDP 190/3 TL — техническое описание и состав узлов

Мазутная горелка FBR FNDP 190/3 TL сконструирована для промышленного применения в паровых и водогрейных котлах средней и большой мощности. Описание составлено в строгом техническом стиле с учётом эксплуатационных требований 2026 года: повышенная надёжность, простота интеграции в автоматику и адаптация к вариативности качества мазута. Ниже представлены ключевые параметры и детализированная структура основных узлов горелки, необходимая для проектирования, монтажа и сервисного обслуживания.

Ключевые параметры

• Мощность: 456–2347 кВт; расход топлива: 80–206 кг/ч.
• Исполнение: трёхступенчатая регулировка мощности.
• Пламенная труба: удлинённая, 495 мм; противодавление 0–15 мбар.
• Электропитание: 220/380 В; класс защиты IP44; масса 190 кг.
• Электродвигатель 5500 Вт; потребляемая электрическая мощность 25000 Вт.

Конструкция и основные узлы горелки

• Топливный насос — обеспечивает стабильное давление и подачу мазута к форсунке, допускает работу с фильтрацией низкого качества топлива; селективный выбор материала уплотнений для повышения ресурса.
• Форсунки — высокоточная система распыла с возможностью регулировки угла и баковитости факела; быстрозаменяемые распылители для оперативного сервисного обслуживания.
• Датчик пламени — оптический/ионный контроль присутствия пламени с тремя уровнями сигнализации для интеграции в топочный автомат.
• Топочный автомат — программируемый блок управления, реализующий трёхступенчатую логику, предохранительные алгоритмы и интерфейсы для ПЛК/SCADA.
• Трансформатор розжига — генерирует высоковольтный импульс для электродов, рассчитан на частые циклы включения/выключения при минимальных потерях.
• Реле давления — контроль рабочего и аварийного давления топлива и воздуха; формирование аварийных отключений при выходе параметров за пределы.
• Сервопривод — точная позиционная система для заслонок/клапанов, обеспечивает синхронную подстройку воздухотопливного соотношения при переходе между ступенями.
• Клапан — блок запорных и предохранительных клапанов с быстрым срабатыванием, устраняющий протечки и обеспечивающий безопасность при аварии.
• Электроды — исполнительный элемент розжига и контроля устойчивости факела, выполнены из жаропрочных сплавов для длительного ресурса.

Эксплуатация и техническое обслуживание

• Регламентные проверки форсунок и головки сгорания каждые 1000–2000 моточасов; при использовании неочищенного мазута — сокращённые интервалы.
• Контроль состояния топливного насоса, уплотнений и электрических соединений; тестирование датчика пламени и трансформатора розжига при пуске.
• Использовать системы фильтрации и промывки топливной магистрали; рекомендована интеграция с автоматикой котельной для мониторинга параметров в реальном времени.

FBR FNDP 190/3 TL — оптимальное решение для тех, кто проектирует надёжные котельные установки с требованием долговременной непрерывной работы и упрощённого сервисного обслуживания.
