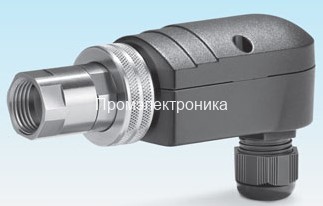

Лампа для Kromschroder UVS 10, 74960445

Техническое описание 74960445

Назначение и особенности

Kromschroder 74960445 — сменный УФ-сенсор для UVS 10. Чувствительный элемент устанавливается внутри датчика и регистрирует ультрафиолетовое излучение контролируемого пламени. Он является запасной частью системы контроля, а полный датчик, корпус и блок управления заказываются отдельно.

Комплектность и совместимое оборудование

Для 74960445 руководство указывает сменный сенсор. Кварцевое стекло и адаптер смотрового канала являются самостоятельными деталями.

Запасной элемент относится к датчику UVS 10. UVS 5 и UVS 10 используют для контроля газовых горелок в прерывистом режиме совместно с предусмотренным для них автоматом управления или контроля пламени Kromschroder. Режим и схему подключения определяет полный датчик и его блок управления; замена чувствительного элемента не переводит систему в непрерывный режим.

Место установки и обслуживание

UVS 10 устанавливают через адаптер с кварцевой термозащитой на смотровую трубку 1/2 дюйма. Для обычного кварцевого стекла в технической информации указано расстояние до пламени менее 400 мм. Линзовая оптика выбирается как отдельное исполнение с точной ориентацией датчика.

Для сменного сенсора указан ориентировочный ресурс около 10 000 рабочих часов. При установке красная маркировочная точка должна располагаться справа; новый сенсор не берут голыми пальцами. Положение датчика должно исключать сигнал от соседних горелок и искр розжига.

Перед разборкой отключают электропитание установки и перекрывают подачу газа. Работы выполняет обученный персонал по инструкции датчика. После сборки проверяют чистоту оптики, правильность установки и устойчивость сигнала при работе только контролируемой горелки.

Связанные детали и применение на горелках

Для UVS 10 документация также предусматривает кварцевый диск 74960612, линзу 74960611, адаптер UVS 1 для UVS 10 74960615 и адаптеры охлаждения 74960614 или 74960613. Эти принадлежности выбирают по конструкции смотрового узла и типу резьбы.

В технической информации UVS 5, UVS 10 отдельно рассмотрены горелки Kromschroder BIO, BIC, ZIO и ZIC. При их работе с холодным воздухом для горения продувочное сопло не требуется. Этот пример описывает условия эксплуатации системы контроля пламени; штатную установку данного артикула на конкретном исполнении горелки проверяют по её схеме и перечню запасных частей.

Подтверждённые исполнения датчика

По каталогу запасных частей: UVS 10D0G1 (84315200), позиция 1; UVS 10L0G1 (84315201), позиция 1; UVS 10D1G1 (84315202), позиция 1; UVS 10L1G1 (84315203), позиция 1. Остальные подтверждённые исполнения приведены в существующем разделе применяемости карточки.

Руководства для соответствующего датчика: UVS 10 (RU), 05.25; UVS 5, UVS 10 (EN), 12.23.
