Лампа для Kromschroder UVC 1, 74960684

Техническое описание 74960684

Назначение и особенности

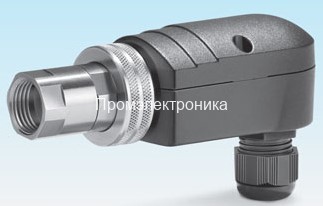

Kromschroder 74960684 — сменный УФ-сенсор для UVC 1. Чувствительный элемент устанавливается внутри датчика и регистрирует ультрафиолетовое излучение контролируемого пламени. Он является запасной частью системы контроля, а полный датчик, корпус и блок управления заказываются отдельно.

Комплектность и совместимое оборудование

Артикул 74960684 указан в руководстве UVC 1 как запасной УФ-сенсор с держателем. Заводское положение сенсора в держателе изменять нельзя. Для UVC 1 в инструкции перечислены автоматы Kromschroder BCU 370..U, BCU 4xx..U, PFU 7xx..U и BCU 5xx..U0. Эта электрическая совместимость относится к датчику UVC 1 в сборе, внутри которого применяется сменный элемент.

Место установки

Держатель с сенсором размещён внутри корпуса UVC 1 за кварцевым стеклом или линзой. Сам датчик ставят на стальную смотровую трубку 1/2 дюйма, направленную на первую треть пламени. Для стандартной оптики руководство задаёт расстояние менее 400 мм. При высоких температурах используют исполнение с подачей фильтрованного охлаждающего воздуха; оно также защищает оптику от загрязнения и конденсата.

Обслуживание и связанные запчасти

Руководство предусматривает замену сенсора примерно после 10 000 рабочих часов и проверку крепления и чистоты оптики не реже одного раза в год. Новый элемент не берут голыми пальцами. По состоянию оптического узла отдельно подбирают кварцевый диск с уплотнениями 74960612 или кварцевую линзу с уплотнениями 74960611. Сопло 74960616 относится к адаптеру охлаждающего воздуха, а не к держателю сенсора.

Перед разборкой отключают электропитание установки и перекрывают подачу газа. Работы выполняет обученный персонал по инструкции датчика. После сборки проверяют чистоту оптики, правильность установки и устойчивость сигнала при работе только контролируемой горелки.

Руководства для соответствующего датчика: UVC 1 (RU), 02.25; UVC 1 (EN), 06.25.
