Газовый клапан Kromschroder VAS780F05NQSRB/PP/PP 88204145
Выбрано исполнение: VAS780F05NQSRB/PP/PP

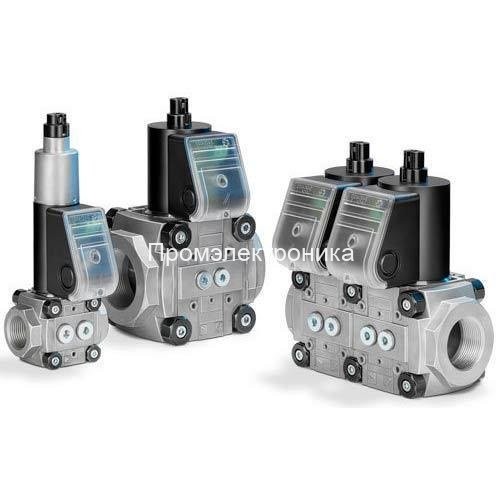

VAS 780F05NQSRB/PP/PP · артикул 88204145. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Описание Kromschroder VAS780F05NQSRB/PP/PP 88204145
VAS 780F05NQSRB/PP/PP · артикул 88204145. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Применение и подбор
Сопоставьте давление на входе и расход с диаграммой выбранного типоразмера: один DN не определяет пропускную способность.
Проверьте скорость открытия, напряжение, род тока, электрический разъём и наличие указателя положения. Параметры каждого клапана сдвоенного блока проверяются отдельно.
Монтаж и ввод в работу
Соблюдайте направление потока и исключите напряжения от трубопровода; уплотнительный материал и стружка не должны попадать внутрь.
Монтажное положение, защиту катушки и доступ для обслуживания выбирают по инструкции соответствующего типоразмера. После монтажа проверяют герметичность и функцию отключения.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAS | Один запорный электромагнитный клапан. |
| VCS | Два запорных клапана в одном блоке; учитываются оба привода и межклапанное пространство. |
| VAN | Нормально открытый сбросной клапан с другим поведением при отсутствии питания. |
FAQ по выбору и эксплуатации
Чем различаются быстрое и медленное открытие?
Вариант открытия влияет на подачу газа при пуске. Его выбирают по программе горелки; одинаковые присоединения не делают исполнения взаимозаменяемыми.
Можно ли повернуть любой привод для удобства подключения?
Возможность поворота зависит от исполнения и указателя положения. Для VAS с обозначением SR/SL инструкция ограничивает поворот привода; положение клеммной коробки сдвоенного блока проверяют отдельно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAS 6-9, VCS 6-9 (RU) — стр. 2, 3.
- VAS, VCS (EN) — стр. 53, 54, 55, 56, 57.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Для автоматического перекрытия. Закрывается при снятии напряжения. Для природного газа, LPG и воздуха. Класс A по EN 161. С синей сигнальной лампой. Степень защиты IP 65. Одобрено FM. Сертифицировано в EU.VAS 780F05NQSRB/PP/PP
Назначение
VAS — нормально закрытый газовый электромагнитный клапан безопасности valVario. При отключении питания клапан перекрывает подачу газа. Клапаны применяются для ступенчатого включения горелок и в узлах регулирования расхода. Ограничитель максимального расхода задаёт рабочую производительность, а демпфер исполнения /L — скорость открытия.
Обозначения
В кодах VAS первая цифра обозначает типоразмер valVario; R — внутреннюю резьбу Rp, F — фланцевое присоединение ISO. /N соответствует быстрому открытию и закрытию, /L — медленному открытию и быстрому закрытию.
Установка
Клапан устанавливается в газовой рампе по направлению стрелки на корпусе. Перед арматурой размещается газовый фильтр. Привод допускается располагать вертикально вверх или горизонтально. При сборке с VAH/VRH и VMV клапан VAS располагается вне участка между регулятором VAH/VRH и клапаном VMV. Для обслуживания необходим доступ к приводу и боковым штуцерам.
Принадлежности
Для корпусов valVario предусмотрены системы контроля герметичности TC, реле давления DG..C/DG..VC, обводные и запальные клапаны VBY/VAS 1, соединительные блоки, фланцы и уплотнения. Обводной клапан и блок контроля герметичности занимают разные монтажные позиции. Размер принадлежностей соответствует типоразмеру корпуса VA1–VA9.
Запчасти
Для артикула 88204145 в схеме E5135 перечислены: Привод VA7..QS /B — 74923346 (позиция 2); Сетчатый фильтр VA7 /B — 74922889 (позиция 4); Комплект уплотнений VA7/B — 74924455 (позиция 5); Штуцер отбора давления G1/4 P Alu+Viton /B — 74923390 (позиция 6); Резьбовая заглушка G1/4 Ü+Viton /B — 74923389 (позиция 7); Кабельный ввод M20 /B — 74921996 (позиция 8). Полная ведомость приведена в разделе схемы и запчастей этой карточки.
Характеристики
- Наименование
- Kromschroder VAS780F05NQSRB/PP/PP 88204145
- Артикул производителя
- 88204145
- Серия
- VAS
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VAS 780F05NQSRB/PP/PP88204145 | VAS 780F05NQSR3E/PP/PP88206646 | VAS 780F05NW3B/2-/PP88207719 |
|---|---|---|---|
| Тип | Не подтверждено | Электромагнитный газовый клапан | Электромагнитный газовый клапан |
| Размер | Не подтверждено | 7 | 7 |
| Номинальный диаметр | Не подтверждено | DN 80 | DN 80 |
| Присоединение к трубопроводу | Не подтверждено | Фланец по ISO 7005 | Фланец по ISO 7005 |
| Входное давление | Не подтверждено | Максимальное входное давление pu: 500 mbar | Максимальное входное давление pu: 500 mbar |
| Характер открытия | Не подтверждено | Быстрое открытие, быстрое закрытие | Быстрое открытие, быстрое закрытие |
| Напряжение питания | Не подтверждено | 120 В AC, 50/60 Гц | 230 В AC, 50/60 Гц |
| Обратная связь | Не подтверждено | Сигнализатор закрытого положения и визуальный указатель положения | Не подтверждено |
| Сторона обзора | Не подтверждено | Справа | Не подтверждено |
| Электрическое подключение | Не подтверждено | Кабельный ввод M20 | Кабельный ввод M20 |
| Оснащение справа от клеммной коробки | Не подтверждено | Кабельный ввод M20 | Кабельный ввод M20 |
| Оснащение слева от клеммной коробки | Не подтверждено | Кабельный ввод M20 | Не подтверждено |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VAS 780F05NQSRB/PP/PP · 88204145 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 2 | 74923346 | Привод VA7..QS /BActuator VA7..QS /B | 1 |
| 4 | 74922889 | Сетчатый фильтр VA7 /BStrainer VA7 /B | 1 |
| 5 | 74924455 | Комплект уплотнений VA7/BSealing set VA7/B | 1 |
| 6 | 74923390 | Штуцер отбора давления G1/4 P Alu+Viton /BPressure tap G1/4 P Alu+Viton /B | 1 |
| 7 | 74923389 | Резьбовая заглушка G1/4 Ü+Viton /BScrew plug G1/4 Ü+Viton /B | 1 |
| 8 | 74921996 | Кабельный ввод M20 /BCable glant M20 /B | 1 |
| 9 | 74922971 | Штекер 2 pole + PE w. Розетка VAS 6-9 /BPlug 2 pole + PE w. socket VAS 6-9 /B | 1 |
| 9 | 74922973 | Штекер 3 pole (POC) w. Розетка VAS 6-9 /BPlug 3 pole (POC) w. socket VAS 6-9 /B | 1 |
| 13 | 74926287 | Колпачок VAS 6..9, VG, MB 7 /B | 1 |
| 14 | 74922944 | Резьбовая заглушка M20 /BScrew plug M20 /B | 1 |
| 16 | 74923290 | Крышка клеммной коробки VA 6-9..до 06/14 /BTerminal box cover VA 6-9..till 06/14 /B | 1 |
| 20 | 88208300 | VPS7/05NQS3 | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
