Газовый клапан Kromschroder VAS780F05LWSR3B/1-/PM 88206972
Выбрано исполнение: VAS780F05LWSR3B/1-/PM
VAS 780F05LWSR3B/1-/PM · артикул 88206972. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.

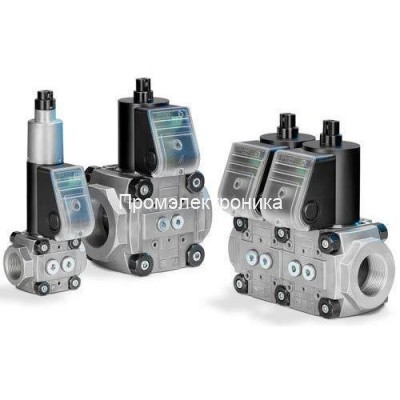

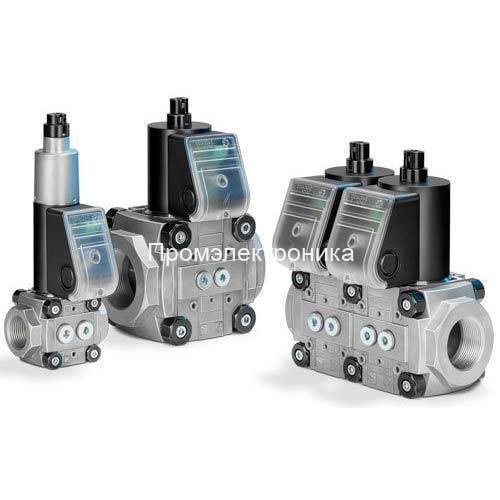

Увеличить фотоОсновные характеристики
- Артикул производителя
- 88206972
- Серия
- VAS
- Тип
- Электромагнитный газовый клапан
- Размер
- 7
- Номинальный диаметр
- DN 80
- Присоединение к трубопроводу
- Фланец по ISO 7005
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VAS780F05LWSR3B/1-/PM 88206972
VAS 780F05LWSR3B/1-/PM · артикул 88206972. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Электромагнитный газовый клапан |
| Размер | 7 |
| Номинальный диаметр | DN 80 |
| Присоединение к трубопроводу | Фланец по ISO 7005 |
| Входное давление | Максимальное входное давление pu: 500 mbar |
| Характер открытия | Медленное открытие, быстрое закрытие |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Обратная связь | Сигнализатор закрытого положения и визуальный указатель положения |
| Сторона обзора | Справа |
| Электрическое подключение | Кабельный ввод M20 |
| Оснащение справа от клеммной коробки | Кабельный ввод M20 |
| Оснащение слева от клеммной коробки | Кабельный ввод M20 |
| Боковая механическая обработка | Базовое исполнение |
| Принадлежности справа на входе | Реле давления DG 17VC..G |
| Принадлежности справа на выходе | Нет |
| Принадлежности слева на входе | Резьбовая заглушка |
| Принадлежности слева на выходе | Точка измерения давления |
Применение и подбор
Сопоставьте давление на входе и расход с диаграммой выбранного типоразмера: один DN не определяет пропускную способность.
Проверьте скорость открытия, напряжение, род тока, электрический разъём и наличие указателя положения. Параметры каждого клапана сдвоенного блока проверяются отдельно.
Монтаж и ввод в работу
Соблюдайте направление потока и исключите напряжения от трубопровода; уплотнительный материал и стружка не должны попадать внутрь.
Монтажное положение, защиту катушки и доступ для обслуживания выбирают по инструкции соответствующего типоразмера. После монтажа проверяют герметичность и функцию отключения.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAS | Один запорный электромагнитный клапан. |
| VCS | Два запорных клапана в одном блоке; учитываются оба привода и межклапанное пространство. |
| VAN | Нормально открытый сбросной клапан с другим поведением при отсутствии питания. |
FAQ по выбору и эксплуатации
Чем различаются быстрое и медленное открытие?
Вариант открытия влияет на подачу газа при пуске. Его выбирают по программе горелки; одинаковые присоединения не делают исполнения взаимозаменяемыми.
Можно ли повернуть любой привод для удобства подключения?
Возможность поворота зависит от исполнения и указателя положения. Для VAS с обозначением SR/SL инструкция ограничивает поворот привода; положение клеммной коробки сдвоенного блока проверяют отдельно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAS 6-9, VCS 6-9 (RU) — стр. 2, 3.
- VAS, VCS (EN) — стр. 53, 54, 55, 56, 57.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VAS 780F05LWSR3B/1-/PM: техническое описание
Kromschroder VAS 780F05LWSR3B/1-/PM — электромагнитный газовый клапан. Электромагнитный привод переводит запорный орган между предусмотренными состояниями и управляет подачей газа или воздуха по команде системы безопасности.
Проточная и присоединительная часть: размер исполнения — 7; номинальный диаметр — DN 80; присоединение к трубопроводу — фланец по ISO 7005; максимальное входное давление pᵤ — Максимальное входное давление pu: 500 мбар. Эти параметры должны соответствовать направлению и геометрии газовой рампы.
Исполнительная и электрическая конфигурация: напряжение питания — 230 В AC, 50/60 Гц; характер открытия — медленное открытие, быстрое закрытие; обратная связь — сигнализатор закрытого положения и визуальный указатель положения; электрическое подключение — кабельный ввод M20. Характер открытия и дополнительные функции относятся только к данному коду исполнения.
Для замены сверяют среду, DN, давление, присоединения, напряжение катушки, нормальное состояние, время открытия, регулировку расхода и обратную связь.
Для заказа и проверки исполнения используют восьмизначный артикул 88206972 и полное обозначение VAS 780F05LWSR3B/1-/PM. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VAS 780F05LWSR3B/1-/PM
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VAS | Тип | Электромагнитный газовый клапан |
| 7 | Размер | 7 |
| 80 | Номинальный диаметр | DN 80 |
| F | Присоединение к трубопроводу | Фланец по ISO 7005 |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar |
| L | Характер открытия | Медленное открытие, быстрое закрытие |
| W | Напряжение питания | 230 В AC, 50/60 Гц |
| S | Обратная связь | Сигнализатор закрытого положения и визуальный указатель положения |
| R | Сторона обзора | Справа |
| 3 | Электрическое подключение | Кабельный ввод M20 |
| 1 | Оснащение справа от клеммной коробки | Кабельный ввод M20 |
| 1 | Оснащение слева от клеммной коробки | Кабельный ввод M20 |
| B | Боковая механическая обработка | Базовое исполнение |
| 1G | Принадлежности справа на входе | Реле давления DG 17VC..G |
| - | Принадлежности справа на выходе | Нет |
| P | Принадлежности слева на входе | Резьбовая заглушка |
| M | Принадлежности слева на выходе | Точка измерения давления |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности справа на входе | Реле давления DG 17VC..G |
| Принадлежности справа на выходе | Нет |
| Принадлежности слева на входе | Резьбовая заглушка |
| Принадлежности слева на выходе | Точка измерения давления |
Характеристики
- Наименование
- Kromschroder VAS780F05LWSR3B/1-/PM 88206972
- Артикул производителя
- 88206972
- Серия
- VAS
- Тип
- Электромагнитный газовый клапан
- Размер
- 7
- Номинальный диаметр
- DN 80
- Присоединение к трубопроводу
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 500 mbar
- Характер открытия
- Медленное открытие, быстрое закрытие
- Напряжение питания
- 230 В AC, 50/60 Гц
- Обратная связь
- Сигнализатор закрытого положения и визуальный указатель положения
- Сторона обзора
- Справа
- Электрическое подключение
- Кабельный ввод M20
- Оснащение справа от клеммной коробки
- Кабельный ввод M20
- Оснащение слева от клеммной коробки
- Кабельный ввод M20
- Боковая механическая обработка
- Базовое исполнение
- Принадлежности справа на входе
- Реле давления DG 17VC..G
- Принадлежности справа на выходе
- Нет
- Принадлежности слева на входе
- Резьбовая заглушка
- Принадлежности слева на выходе
- Точка измерения давления
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VAS 780F05LWSR3B/1-/PM88206972 | VAS 780F05LWSL3B/PP/PP88204317 | VAS 780F05LWSR3B/MM/PP88204539 |
|---|---|---|---|
| Сторона обзора | Справа | Слева | Справа |
| Принадлежности справа на входе | Реле давления DG 17VC..G | Резьбовая заглушка | Точка измерения давления |
| Принадлежности справа на выходе | Нет | Резьбовая заглушка | Точка измерения давления |
| Принадлежности слева на выходе | Точка измерения давления | Резьбовая заглушка | Резьбовая заглушка |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VAS 780F05LWSR3B/1-/PM · 88206972 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 74952271 | Демпфер VA7, VG40/50 /BDamper VA7, VG40/50 /B | 1 |
| 2 | 74923347 | Привод VA7..WS /BActuator VA7..WS /B | 1 |
| 4 | 74922889 | Сетчатый фильтр VA7 /BStrainer VA7 /B | 1 |
| 5 | 74924455 | Комплект уплотнений VA7/BSealing set VA7/B | 1 |
| 6 | 74923390 | Штуцер отбора давления G1/4 P Alu+Viton /BPressure tap G1/4 P Alu+Viton /B | 1 |
| 7 | 74923389 | Резьбовая заглушка G1/4 Ü+Viton /BScrew plug G1/4 Ü+Viton /B | 1 |
| 8 | 74921996 | Кабельный ввод M20 /BCable glant M20 /B | 1 |
| 9 | 74922971 | Штекер 2 pole + PE w. Розетка VAS 6-9 /BPlug 2 pole + PE w. socket VAS 6-9 /B | 1 |
| 9 | 74922973 | Штекер 3 pole (POC) w. Розетка VAS 6-9 /BPlug 3 pole (POC) w. socket VAS 6-9 /B | 1 |
| 14 | 74922944 | Резьбовая заглушка M20 /BScrew plug M20 /B | 1 |
| 16 | 74923290 | Крышка клеммной коробки VA 6-9..до 06/14 /BTerminal box cover VA 6-9..till 06/14 /B | 1 |
| 20 | 88208302 | VPS7/05LWS3 | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
