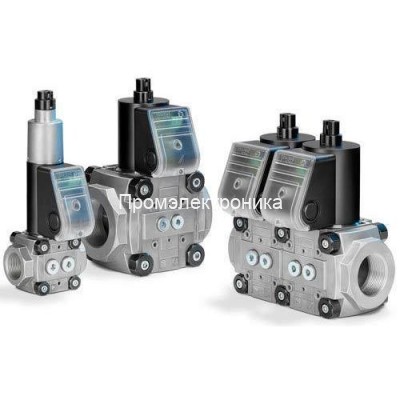

Газовый клапан Kromschroder VAS1E15R/15R05NVQR/MM/PP 88102749
Выбрано исполнение: VAS1E15R/15R05NVQR/MM/PP
VAS 1E15R/15R05NVQR/MM/PP · артикул 88102749. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.

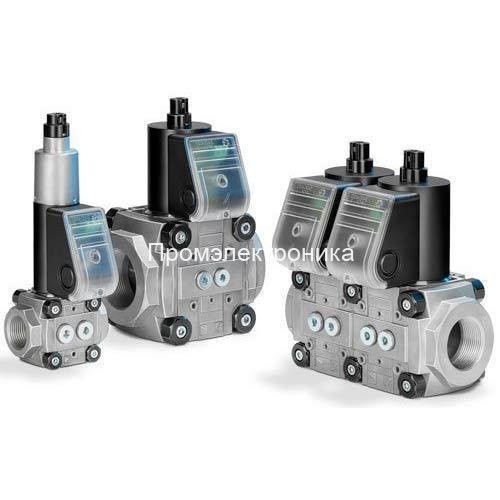

Увеличить фотоОсновные характеристики
- Артикул производителя
- 88102749
- Серия
- VAS
- Тип
- Электромагнитный газовый клапан
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- DN 15 (1/2'')
Описание Kromschroder VAS1E15R/15R05NVQR/MM/PP 88102749
VAS 1E15R/15R05NVQR/MM/PP · артикул 88102749. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Электромагнитный газовый клапан |
| Размер | 1 |
| Сертификация | Сертифицировано в EU |
| Вход | DN 15 (1/2'') |
| Присоединение входного трубопровода | Внутренняя резьба Rp |
| Выход | DN 15 (1/2'') |
| Присоединение выходного трубопровода | Внутренняя резьба Rp |
| Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| Модуль 1 | 1-й клапан: быстрое открытие, быстрое закрытие |
| Модуль 3 | Клапан точной регулировки |
| Напряжение питания | 120 В AC, 50/60 Гц |
| Расход | Слева направо |
| Электрическое подключение 1-го клапана | Кабельный ввод M20 |
| Материал подключения | Установлено |
| Принадлежности 1-го клапана со стороны обзора | 2 точки измерения давления |
| Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| Принадлежности сверху клапана точной регулировки | точки измерения давления |
| Состав | 88006674, 88016449 |
Применение и подбор
Сопоставьте давление на входе и расход с диаграммой выбранного типоразмера: один DN не определяет пропускную способность.
Проверьте скорость открытия, напряжение, род тока, электрический разъём и наличие указателя положения. Параметры каждого клапана сдвоенного блока проверяются отдельно.
Монтаж и ввод в работу
Соблюдайте направление потока и исключите напряжения от трубопровода; уплотнительный материал и стружка не должны попадать внутрь.
Монтажное положение, защиту катушки и доступ для обслуживания выбирают по инструкции соответствующего типоразмера. После монтажа проверяют герметичность и функцию отключения.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAS | Один запорный электромагнитный клапан. |
| VCS | Два запорных клапана в одном блоке; учитываются оба привода и межклапанное пространство. |
| VAN | Нормально открытый сбросной клапан с другим поведением при отсутствии питания. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74921988 | Комплект уплотнений типоразмера 1 | Для соответствующего соединения valVario размера 1; состав и двойной уплотнительный блок сверить по инструкции. |
FAQ по выбору и эксплуатации
Чем различаются быстрое и медленное открытие?
Вариант открытия влияет на подачу газа при пуске. Его выбирают по программе горелки; одинаковые присоединения не делают исполнения взаимозаменяемыми.
Можно ли повернуть любой привод для удобства подключения?
Возможность поворота зависит от исполнения и указателя положения. Для VAS с обозначением SR/SL инструкция ограничивает поворот привода; положение клеммной коробки сдвоенного блока проверяют отдельно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAS 1-3, VCS 1-3 (RU) — стр. 2, 3.
- VAS, VCS (EN) — стр. 53, 54, 55, 56, 57.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VAS 1E15R/15R05NVQR/MM/PP: техническое описание
Kromschroder VAS 1E15R/15R05NVQR/MM/PP — электромагнитный газовый клапан. Электромагнитный привод переводит запорный орган между предусмотренными состояниями и управляет подачей газа или воздуха по команде системы безопасности.
Проточная и присоединительная часть: размер исполнения — 1; вход — DN 15 (1/2″); выход — DN 15 (1/2″); максимальное входное давление pᵤ — Максимальное входное давление pu: 500 мбар (7 psig). Эти параметры должны соответствовать направлению и геометрии газовой рампы.
Исполнительная и электрическая конфигурация: напряжение питания — 120 В AC, 50/60 Гц. Характер открытия и дополнительные функции относятся только к данному коду исполнения.
Для замены сверяют среду, DN, давление, присоединения, напряжение катушки, нормальное состояние, время открытия, регулировку расхода и обратную связь.
Для заказа и проверки исполнения используют восьмизначный артикул 88102749 и полное обозначение VAS 1E15R/15R05NVQR/MM/PP. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VAS 1E15R/15R05NVQR/MM/PP
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VAS | Тип | Электромагнитный газовый клапан |
| 1 | Размер | 1 |
| E | Сертификация | Сертифицировано в EU |
| 15 | Вход | DN 15 (1/2'') |
| R | Присоединение входного трубопровода | Внутренняя резьба Rp |
| 15 | Выход | DN 15 (1/2'') |
| R | Присоединение выходного трубопровода | Внутренняя резьба Rp |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| N | Модуль 1 | 1-й клапан: быстрое открытие, быстрое закрытие |
| VMV | Модуль 3 | Клапан точной регулировки |
| Q | Напряжение питания | 120 В AC, 50/60 Гц |
| R | Расход | Слева направо |
| 3 | Электрическое подключение 1-го клапана | Кабельный ввод M20 |
| X | Материал подключения | Установлено |
| MM | Принадлежности 1-го клапана со стороны обзора | 2 точки измерения давления |
| PP | Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| M | Принадлежности сверху клапана точной регулировки | точки измерения давления |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности 1-го клапана со стороны обзора | 2 точки измерения давления |
| Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| Принадлежности сверху клапана точной регулировки | точки измерения давления |
| Состав | 88006674, 88016449 |
VAS 1E15R/15R05NVQR/MM/PP
Назначение
VAS — нормально закрытый газовый электромагнитный клапан безопасности valVario. При отключении питания клапан перекрывает подачу газа. Клапаны применяются для ступенчатого включения горелок и в узлах регулирования расхода. Ограничитель максимального расхода задаёт рабочую производительность, а демпфер исполнения /L — скорость открытия.
Обозначения
В кодах VAS первая цифра обозначает типоразмер valVario; R — внутреннюю резьбу Rp, F — фланцевое присоединение ISO. /N соответствует быстрому открытию и закрытию, /L — медленному открытию и быстрому закрытию.
Установка
Клапан устанавливается в газовой рампе по направлению стрелки на корпусе. Перед арматурой размещается газовый фильтр. Привод допускается располагать вертикально вверх или горизонтально. При сборке с VAH/VRH и VMV клапан VAS располагается вне участка между регулятором VAH/VRH и клапаном VMV. Для обслуживания необходим доступ к приводу и боковым штуцерам.
Принадлежности
Для корпусов valVario предусмотрены системы контроля герметичности TC, реле давления DG..C/DG..VC, обводные и запальные клапаны VBY/VAS 1, соединительные блоки, фланцы и уплотнения. Обводной клапан и блок контроля герметичности занимают разные монтажные позиции. Размер принадлежностей соответствует типоразмеру корпуса VA1–VA9.
Характеристики
- Наименование
- Kromschroder VAS1E15R/15R05NVQR/MM/PP 88102749
- Артикул производителя
- 88102749
- Серия
- VAS
- Тип
- Электромагнитный газовый клапан
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- DN 15 (1/2'')
- Присоединение входного трубопровода
- Внутренняя резьба Rp
- Выход
- DN 15 (1/2'')
- Присоединение выходного трубопровода
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 500 mbar (7 psig)
- Модуль 1
- 1-й клапан: быстрое открытие, быстрое закрытие
- Модуль 3
- Клапан точной регулировки
- Напряжение питания
- 120 В AC, 50/60 Гц
- Расход
- Слева направо
- Электрическое подключение 1-го клапана
- Кабельный ввод M20
- Материал подключения
- Установлено
- Принадлежности 1-го клапана со стороны обзора
- 2 точки измерения давления
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности сверху клапана точной регулировки
- точки измерения давления
- Состав
- 88006674, 88016449
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VAS 1E15R/15R05NVQR/MM/PP88102749 | VAS 1E15R/15R05NQL/ZS/PP88100142 | VAS 1E15R/15R05NVWGR/PP/PP88104533 |
|---|---|---|---|
| Модуль 3 | Клапан точной регулировки | Не подтверждено | Клапан точной регулировки |
| Напряжение питания | 120 В AC, 50/60 Гц | 120 В AC, 50/60 Гц | 230 В AC, 50/60 Гц |
| Расход | Слева направо | Справа налево | Слева направо |
| Электрическое подключение 1-го клапана | Кабельный ввод M20 | Кабельный ввод M20 | Штекер с ответной частью |
| Принадлежности 1-го клапана со стороны обзора | 2 точки измерения давления | 2 резьбовые заглушки | 2 резьбовые заглушки |
| Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки | Клапан запального газа VAS 1 | 2 резьбовые заглушки |
| Принадлежности сверху клапана точной регулировки | точки измерения давления | Не подтверждено | точки измерения давления |
| Состав | 88006674, 88016449 | 88000972, 88000980 | 88001459, 88016449 |
| Байпасное отверстие | Не подтверждено | 8 мм | Не подтверждено |
| Байпасный клапан | Не подтверждено | Выходной фланец DN 15 | Не подтверждено |
| Присоединение байпасного клапана к трубопроводу | Не подтверждено | Внутренняя резьба Rp | Не подтверждено |
| Обратная связь | Не подтверждено | Не подтверждено | Сигнализатор закрытого положения для 24 V и визуальный указатель положения |
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
