Газовый клапан Kromschroder VAS115/25R/NQGR 88034493
Выбрано исполнение: VAS115/25R/NQGR
VAS 115/25R/NQGR · артикул 88034493. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.

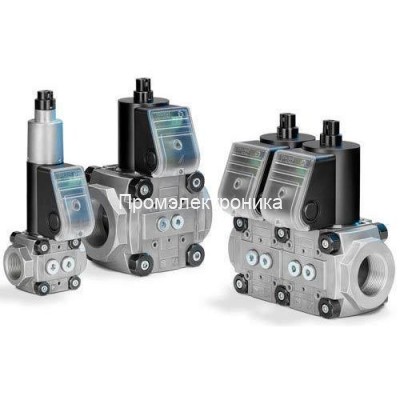

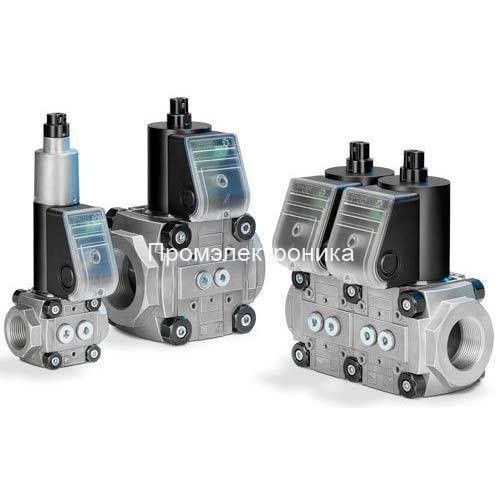

Увеличить фотоОсновные характеристики
- Артикул производителя
- 88034493
- Серия
- VAS
- Тип
- Электромагнитный газовый клапан
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- DN 15 (1/2'')
Описание Kromschroder VAS115/25R/NQGR 88034493
VAS 115/25R/NQGR · артикул 88034493. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Электромагнитный газовый клапан |
| Размер | 1 |
| Сертификация | Сертифицировано в EU |
| Вход | DN 15 (1/2'') |
| Выход | DN 25 (1'') |
| Присоединение к трубопроводу | Внутренняя резьба Rp |
| Характер открытия | Быстрое открытие, быстрое закрытие |
| Регулировка расхода | С регулировкой расхода |
| Напряжение питания | 120 В AC, 50/60 Гц |
| Обратная связь | Сигнализатор закрытого положения для 24 V и визуальный указатель положения, справа |
| Электрическое подключение | Штекер с ответной частью |
| Оснащение слева от клеммной коробки | Штекер указателя положения (4-контактный) |
| Оснащение справа от клеммной коробки | Штекер клапана (3-контактный) |
| Принадлежности справа | 2 резьбовые заглушки |
| Принадлежности слева | 2 резьбовые заглушки |
Применение и подбор
Сопоставьте давление на входе и расход с диаграммой выбранного типоразмера: один DN не определяет пропускную способность.
Проверьте скорость открытия, напряжение, род тока, электрический разъём и наличие указателя положения. Параметры каждого клапана сдвоенного блока проверяются отдельно.
Монтаж и ввод в работу
Соблюдайте направление потока и исключите напряжения от трубопровода; уплотнительный материал и стружка не должны попадать внутрь.
Монтажное положение, защиту катушки и доступ для обслуживания выбирают по инструкции соответствующего типоразмера. После монтажа проверяют герметичность и функцию отключения.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAS | Один запорный электромагнитный клапан. |
| VCS | Два запорных клапана в одном блоке; учитываются оба привода и межклапанное пространство. |
| VAN | Нормально открытый сбросной клапан с другим поведением при отсутствии питания. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74921988 | Комплект уплотнений типоразмера 1 | Для соответствующего соединения valVario размера 1; состав и двойной уплотнительный блок сверить по инструкции. |
FAQ по выбору и эксплуатации
Чем различаются быстрое и медленное открытие?
Вариант открытия влияет на подачу газа при пуске. Его выбирают по программе горелки; одинаковые присоединения не делают исполнения взаимозаменяемыми.
Можно ли повернуть любой привод для удобства подключения?
Возможность поворота зависит от исполнения и указателя положения. Для VAS с обозначением SR/SL инструкция ограничивает поворот привода; положение клеммной коробки сдвоенного блока проверяют отдельно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAS 1-3, VCS 1-3 (RU) — стр. 2, 3.
- VAS, VCS (EN) — стр. 53, 54, 55, 56, 57.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VAS 115/25R/NQGR: техническое описание
Kromschroder VAS 115/25R/NQGR — электромагнитный газовый клапан. Электромагнитный привод переводит запорный орган между предусмотренными состояниями и управляет подачей газа или воздуха по команде системы безопасности.
Проточная и присоединительная часть: размер исполнения — 1; вход — DN 15 (1/2″); выход — DN 25 (1″); присоединение к трубопроводу — внутренняя резьба Rp. Эти параметры должны соответствовать направлению и геометрии газовой рампы.
Исполнительная и электрическая конфигурация: напряжение питания — 120 В AC, 50/60 Гц; характер открытия — быстрое открытие, быстрое закрытие; регулировка расхода — с регулировкой расхода; обратная связь — сигнализатор закрытого положения для 24 В и визуальный указатель положения, справа; электрическое подключение — штекер с ответной частью. Характер открытия и дополнительные функции относятся только к данному коду исполнения.
Для замены сверяют среду, DN, давление, присоединения, напряжение катушки, нормальное состояние, время открытия, регулировку расхода и обратную связь.
Для заказа и проверки исполнения используют восьмизначный артикул 88034493 и полное обозначение VAS 115/25R/NQGR. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VAS 115/25R/NQGR
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VAS | Тип | Электромагнитный газовый клапан |
| 1 | Размер | 1 |
| E | Сертификация | Сертифицировано в EU |
| 15 | Вход | DN 15 (1/2'') |
| /25 | Выход | DN 25 (1'') |
| R | Присоединение к трубопроводу | Внутренняя резьба Rp |
| /N | Характер открытия | Быстрое открытие, быстрое закрытие |
| D | Регулировка расхода | С регулировкой расхода |
| Q | Напряжение питания | 120 В AC, 50/60 Гц |
| GR | Обратная связь | Сигнализатор закрытого положения для 24 V и визуальный указатель положения, справа |
| 1 | Электрическое подключение | Штекер с ответной частью |
| 3 | Оснащение слева от клеммной коробки | Штекер указателя положения (4-контактный) |
| 2 | Оснащение справа от клеммной коробки | Штекер клапана (3-контактный) |
| AS | Принадлежности справа | 2 резьбовые заглушки |
| AS | Принадлежности слева | 2 резьбовые заглушки |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности справа | 2 резьбовые заглушки |
| Принадлежности слева | 2 резьбовые заглушки |
VAS 115/25R/NQGR
Назначение
VAS — нормально закрытый газовый электромагнитный клапан безопасности valVario. При отключении питания клапан перекрывает подачу газа. Клапаны применяются для ступенчатого включения горелок и в узлах регулирования расхода. Ограничитель максимального расхода задаёт рабочую производительность, а демпфер исполнения /L — скорость открытия.
Обозначения
В кодах VAS первая цифра обозначает типоразмер valVario; R — внутреннюю резьбу Rp, F — фланцевое присоединение ISO. /N соответствует быстрому открытию и закрытию, /L — медленному открытию и быстрому закрытию.
Установка
Клапан устанавливается в газовой рампе по направлению стрелки на корпусе. Перед арматурой размещается газовый фильтр. Привод допускается располагать вертикально вверх или горизонтально. При сборке с VAH/VRH и VMV клапан VAS располагается вне участка между регулятором VAH/VRH и клапаном VMV. Для обслуживания необходим доступ к приводу и боковым штуцерам.
Принадлежности
Для корпусов valVario предусмотрены системы контроля герметичности TC, реле давления DG..C/DG..VC, обводные и запальные клапаны VBY/VAS 1, соединительные блоки, фланцы и уплотнения. Обводной клапан и блок контроля герметичности занимают разные монтажные позиции. Размер принадлежностей соответствует типоразмеру корпуса VA1–VA9.
Запчасти
Для артикула 88034493 в схеме E5133 перечислены: Привод VA1..QS /B — 74923334 (позиция 2); Комплект монтажа фланца VA1 /B — 74921992 (позиция 3); Сетчатый фильтр VA1 /B — 74921997 (позиция 4); Комплект уплотнений VA1/B — 74921988 (позиция 5); Штуцер отбора давления G1/4 P Alu+Viton /B — 74923390 (позиция 6); Резьбовая заглушка G1/4 Ü+Viton /B — 74923389 (позиция 7). Полная ведомость приведена в разделе схемы и запчастей этой карточки.
Характеристики
- Наименование
- Kromschroder VAS115/25R/NQGR 88034493
- Артикул производителя
- 88034493
- Серия
- VAS
- Тип
- Электромагнитный газовый клапан
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- DN 15 (1/2'')
- Выход
- DN 25 (1'')
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Характер открытия
- Быстрое открытие, быстрое закрытие
- Регулировка расхода
- С регулировкой расхода
- Напряжение питания
- 120 В AC, 50/60 Гц
- Обратная связь
- Сигнализатор закрытого положения для 24 V и визуальный указатель положения, справа
- Электрическое подключение
- Штекер с ответной частью
- Оснащение слева от клеммной коробки
- Штекер указателя положения (4-контактный)
- Оснащение справа от клеммной коробки
- Штекер клапана (3-контактный)
- Принадлежности справа
- 2 резьбовые заглушки
- Принадлежности слева
- 2 резьбовые заглушки
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VAS 115/25R/NQGR88034493 | VAS 115/25R/NQGR88034494 | VAS 115/25R/NW88010595 |
|---|---|---|---|
| Напряжение питания | 120 В AC, 50/60 Гц | 120 В AC, 50/60 Гц | 230 В AC, 50/60 Гц |
| Обратная связь | Сигнализатор закрытого положения для 24 V и визуальный указатель положения, справа | Сигнализатор закрытого положения для 24 V и визуальный указатель положения, справа | Не подтверждено |
| Электрическое подключение | Штекер с ответной частью | Штекер с ответной частью | Кабельный ввод M20 |
| Оснащение слева от клеммной коробки | Штекер указателя положения (4-контактный) | Штекер указателя положения (4-контактный) | Не подтверждено |
| Оснащение справа от клеммной коробки | Штекер клапана (3-контактный) | Штекер клапана (3-контактный) | Не подтверждено |
| Принадлежности справа | 2 резьбовые заглушки | Не подтверждено | 2 резьбовые заглушки |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VAS 115/25R/NQGR · 88034493 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 2 | 74923334 | Привод VA1..QS /BActuator VA1..QS /B | 1 |
| 3 | 74921992 | Комплект монтажа фланца VA1 /BFlange mounting set VA1 /B | 2 |
| 4 | 74921997 | Сетчатый фильтр VA1 /BStrainer VA1 /B | 1 |
| 5 | 74921988 | Комплект уплотнений VA1/BSealing set VA1/B | 1 |
| 6 | 74923390 | Штуцер отбора давления G1/4 P Alu+Viton /BPressure tap G1/4 P Alu+Viton /B | 1 |
| 7 | 74923389 | Резьбовая заглушка G1/4 Ü+Viton /BScrew plug G1/4 Ü+Viton /B | 1 |
| 8 | 74921996 | Кабельный ввод M20 /BCable glant M20 /B | 1 |
| 9 | 74922396 | Штекер 3 pole (POC) w. Розетка VA1-3 /BPlug 3 pole (POC) w. socket VA1-3 /B | 1 |
| 9 | 74922393 | Штекер 2 pole + PE w. Розетка VA1-3 /BPlug 2 pole + PE w. socket VA1-3 /B | 1 |
| 10 | 74921505 | FLV 115R /B | 1 |
| 12 | 74923279 | Колпачок VA1 /B | 1 |
| 14 | 74922944 | Резьбовая заглушка M20 /BScrew plug M20 /B | 1 |
| 15 | 74922230 | FLV 125R /B | 1 |
| 16 | 74924687 | Крышка клеммной коробки VA1..с 06/14 /BTerminal box cover VA1..from 06/14 /B | 1 |
| 17 | 74924468 | Привод Адаптер Комплект VA1 /BActuator adapter set VA1 /B | 1 |
| 18 | 74924978 | Комплект уплотнений VCS 1 /BSealing set VCS 1 /B | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
