Kromschroder TZI 5-15/100QE

Техническое описание TZI 5-15/100QE

Технические сведения о TZI 5-15/100QE дополняют описание конструкции и условий подбора по документации производителя. При подборе сохраняют полное обозначение: питание, режим работы и комплект соединений проверяют для заказного исполнения.

Особенности конструкции

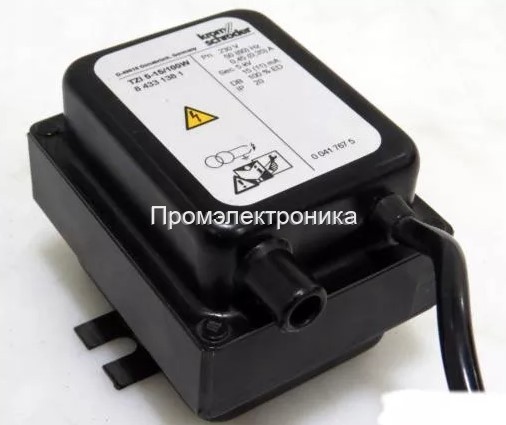

TZI 5-15/100QE — сетевой индукционный трансформатор для высоковольтного розжига газовых горелок. Вторичная цепь предназначена для искры между электродом и заземлённой частью горелки. В обозначении 5 соответствует номинальному напряжению розжига в кВ, 15 — каталожному току в мА при 50 Гц, /100 — режиму включения в процентах. При 60 Гц ток отличается; таблица содержит отдельные значения. Суффикс питания и исполнения является обязательной частью выбора.

Применение и совместимость

Производитель предусматривает применение TZI/TGI в системах розжига газовых горелок промышленного оборудования. Трансформатор используют вместе с подходящим автоматом управления и электродным узлом. Для установки в систему с одним электродом розжига и ионизационного контроля требуется соответствующая схема автомата; само совпадение марки не является подтверждением совместимости. Проверяют электрическую схему горелки, питание, режим пуска и допустимую длину высоковольтного соединения.

Место установки и подключение

TZI выполнен без защитного корпуса, со степенью защиты IP00. Его размещают в закрытом отсеке или защитном корпусе, например в шкафу управления, который исключает доступ к высоковольтным частям. Монтаж предусмотрен горизонтально на креплениях либо вертикально с выводами вниз. Для кабеля розжига рекомендуется длина менее 1 м; предельная длина — 5 м. Трассу планируют до выбора места крепления.

Режим работы и подбор исполнения

Продолжительность включения ED рассчитывают в пределах трёхминутного цикла. Каталожные значения относятся к окружающей температуре −20…+35 °C; при более высокой температуре допустимую длительность определяют по графику производителя. Общий температурный диапазон серии — −20…+60 °C. При подборе нельзя считать ED 33% непрерывной работой, а ток при 50 Гц переносить на сеть 60 Гц. Значение питания сверяют по полному суффиксу и таблице конкретной редакции документа.

Кабели, принадлежности и обслуживание

В разделе аксессуаров указаны кабели розжига FZLSi 1/7, артикул 04250410, и FZLK 1/7, артикул 04250409. Производитель перечисляет помехоподавляющие наконечники: угловой 4 мм — 04115308, прямой 4 мм — 04115307, прямой 6 мм — 04115306. Нужный наконечник выбирают по диаметру контакта электрода, а кабель — по температуре и условиям прокладки. Это принадлежности для организации вторичной цепи, а не подтверждённый перечень внутренних деталей трансформатора или обязательный комплект поставки.

Что сверить перед заменой

Для проверки совместимости подготовьте модель и исполнение горелки, фотографию таблички заменяемого трансформатора, его полный заказной номер и электрическую схему. Отдельно укажите число электродов, первичный разъём, высоковольтные контакты и размеры крепления. Такая проверка связывает электрические параметры с реальным монтажом и позволяет согласовать кабели и принадлежности вместе с основным блоком.

Документация: Kromschroder, техническая информация, редакция 04.22; страницы PDF 3, 9, 10, 11, 14, 15, 16, 17.
