Kromschroder IFC 125/25R05-20PP1-/20-60W3E — линейный регулятор расхода — 88303671
IFC 125/25R05-20PP1-/20-60W3E · артикул 88303671. Регулирующий клапан для газа и холодного воздуха. VFC — клапан, IFC — узел клапана с сервоприводом; исполнение привода определяет питание, управление и обратную связь.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88303671
- Серия
- IFC
- Тип
- Линейный регулятор расхода с сервоприводом
- Размер
- 1
- Вход
- DN 25 (1'')
- Выход
- DN 25 (1'')
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder IFC 125/25R05-20PP1-/20-60W3E — линейный регулятор расхода — 88303671
IFC 125/25R05-20PP1-/20-60W3E · артикул 88303671. Регулирующий клапан для газа и холодного воздуха. VFC — клапан, IFC — узел клапана с сервоприводом; исполнение привода определяет питание, управление и обратную связь.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Линейный регулятор расхода с сервоприводом |
| Размер | 1 |
| Вход | DN 25 (1'') |
| Выход | DN 25 (1'') |
| Присоединение к трубопроводу | Внутренняя резьба Rp |
| Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| Цилиндр | 20 |
| Принадлежности справа | 2 резьбовые заглушки |
| Принадлежности слева | Входное реле давления DG 17VC |
| Сервопривод | IC 20 |
| Время хода | 60 с/90° при 50 Гц; 50 с/90° при 60 Гц |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Крутящий момент | 3 Nm |
| Управление | Непрерывное регулирование |
| Электрическое подключение | На выходе |
| Состав | 88303670, 88300077 |
Применение и подбор
Проверьте требуемый расход при фактическом перепаде давления, размер регулирующего цилиндра и диапазон мощности.
Для IFC сопоставьте весь код привода: одинаковый клапан может комплектоваться приводами с разным управлением. Отдельный VFC требует предусмотренного соединительного комплекта.
Монтаж и ввод в работу
При соединении клапана и привода учитывают разные исходные положения поставки: клапан и привод необходимо согласовать до сборки.
Для VFC с IC 20 или IC 40 допускается вертикальная либо горизонтальная установка, исключая положение приводом вниз. Правила для IC 30 отличаются; после сборки нельзя поворачивать привод относительно клапана.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VFC | Регулирующий клапан. |
| IFC | Регулирующий клапан с приводом. |
| IC 20 / IC 30 / IC 40 | Различаются питанием, интерфейсом управления, настройкой и комплектом соединения. |
FAQ по выбору и эксплуатации
Означает ли IFC готовность к любому сигналу управления?
Нет. Трёхпозиционное, аналоговое или цифровое управление определяется полным исполнением привода.
Можно ли выбрать VFC только по диаметру трубы?
Необходимо проверить размер регулирующего цилиндра, расход и перепад давления. Один DN не определяет характеристику регулирования.
Документация и чертежи серии

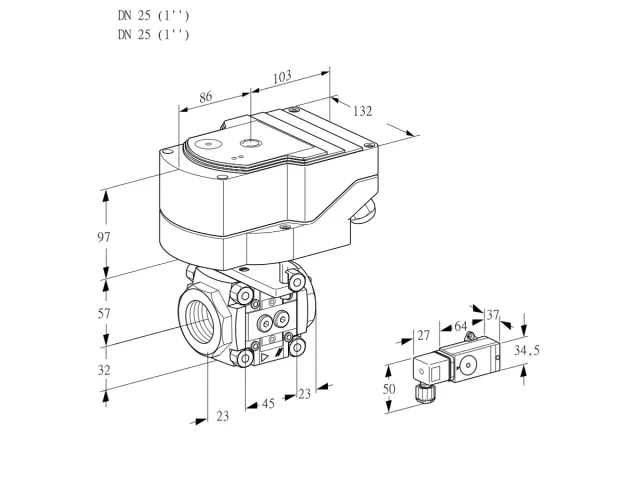

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VFC, IFC (RU) — стр. 2, 3, 4.
- VFC, IFC (EN) — стр. 23, 24, 25, 26.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder IFC 125/25R05-20PP1-/20-60W3E: техническое описание
Kromschroder IFC 125/25R05-20PP1-/20-60W3E — линейный регулятор расхода с сервоприводом. Регулятор изменяет проходное сечение и дозирует поток в соответствии с положением регулирующего элемента. Наличие привода определяется точным типом сборки.
Проточная и монтажная часть: размер исполнения — 1; вход — DN 25 (1″); выход — DN 25 (1″); присоединение к трубопроводу — внутренняя резьба Rp; цилиндр — 20. Вход, выход и внутреннее исполнение должны соответствовать проектной линии.
Исполнительная часть: сервопривод — IC 20; крутящий момент — 3 Н·м; время хода — 60 с/90°; напряжение питания — 230 В AC, 50/60 Гц. Приводные параметры определяют скорость регулирования и интерфейс автоматики.
При подборе сверяют среду и расход, вход и выход, характеристику регулятора, функцию закрытия, привод, момент, время хода и питание.
Для заказа и проверки исполнения используют восьмизначный артикул 88303671 и полное обозначение IFC 125/25R05-20PP1-/20-60W3E. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения IFC 125/25R05-20PP1-/20-60W3E
| Код в обозначении | Параметр | Значение |
|---|---|---|
| IFC | Тип | Линейный регулятор расхода с сервоприводом |
| 1 | Размер | 1 |
| 25 | Вход | DN 25 (1'') |
| /25 | Выход | DN 25 (1'') |
| R | Присоединение к трубопроводу | Внутренняя резьба Rp |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| -20 | Цилиндр | 20 |
| PP | Принадлежности справа | 2 резьбовые заглушки |
| 1- | Принадлежности слева | Входное реле давления DG 17VC |
| /20 | Сервопривод | IC 20 |
| 60 | Время хода | 60 с/90° при 50 Гц; 50 с/90° при 60 Гц |
| W | Напряжение питания | 230 В AC, 50/60 Гц |
| 3 | Крутящий момент | 3 Nm |
| E | Управление | Непрерывное регулирование |
| — | Электрическое подключение | На выходе |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности справа | 2 резьбовые заглушки |
| Принадлежности слева | Входное реле давления DG 17VC |
| Состав | 88303670, 88300077 |
Характеристики
- Наименование
- Kromschroder IFC 125/25R05-20PP1-/20-60W3E — линейный регулятор расхода — 88303671
- Артикул на сайте
- 88303671
- Артикул производителя
- 88303671
- Серия
- IFC
- Тип
- Линейный регулятор расхода с сервоприводом
- Размер
- 1
- Вход
- DN 25 (1'')
- Выход
- DN 25 (1'')
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 500 mbar (7 psig)
- Цилиндр
- 20
- Принадлежности справа
- 2 резьбовые заглушки
- Принадлежности слева
- Входное реле давления DG 17VC
- Сервопривод
- IC 20
- Время хода
- 60 с/90° при 50 Гц; 50 с/90° при 60 Гц
- Напряжение питания
- 230 В AC, 50/60 Гц
- Крутящий момент
- 3 Nm
- Управление
- Непрерывное регулирование
- Электрическое подключение
- На выходе
- Состав
- 88303670, 88300077
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | IFC 125/25R05-20PP1-/20-60W3E88303671 | IFC 125/25R05-20PP-2/20-60W3T88303833 | IFC 125/25R05-20PP1-/20-60W3TR1088303903 |
|---|---|---|---|
| Принадлежности слева | Входное реле давления DG 17VC | Выходное реле давления DG 40VC..G | Входное реле давления DG 17VC |
| Управление | Непрерывное регулирование | Трёхпозиционное шаговое управление | Трёхпозиционное шаговое управление |
| Состав | 88303670, 88300077 | 88303832, 88300061 | 88303670, 88300069 |
| Потенциометр обратной связи | Не подтверждено | Не подтверждено | 1000 Ом |
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
