Kromschroder IDR 200Z03D650GAW/50-60W30TR10 — дисковая поворотная заслонка — 88302721
IDR 200Z03D650GAW/50-60W30TR10 · артикул 88302721. Дисковый затвор для регулирования горячего воздуха и дымовых газов.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88302721
- Серия
- IDR
- Тип
- Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом
- Номинальный диаметр
- DN 200
- Присоединение к трубопроводу
- Для установки между двумя фланцами DIN
- Входное давление
- Максимальное входное давление pu: 300 mbar
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder IDR 200Z03D650GAW/50-60W30TR10 — дисковая поворотная заслонка — 88302721
IDR 200Z03D650GAW/50-60W30TR10 · артикул 88302721. Дисковый затвор для регулирования горячего воздуха и дымовых газов. DKR поставляется в ручном исполнении либо со свободным валом; IDR представляет собой согласованный узел затвора с сервоприводом IC 50.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом |
| Номинальный диаметр | DN 200 |
| Присоединение к трубопроводу | Для установки между двумя фланцами DIN |
| Входное давление | Максимальное входное давление pu: 300 mbar |
| Конструкция | С зазором диска |
| Диапазон температур | 650 °C |
| Сервопривод | IC 50 с увеличенным крутящим моментом |
| Время хода | 60 с/90° при 50 Гц; 50 с/90° при 60 Гц |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Крутящий момент | 30 Nm |
| Управление | Трёхпозиционное шаговое управление |
| Потенциометр обратной связи | 1000 Ом |
Применение и подбор
Выберите температурное исполнение, DN, допустимый перепад, тип диска и требуемый угол регулирования.
Для IDR дополнительно проверьте момент и время хода привода, питание, сигнал и расположение соединительного комплекта. Для DKR с ручной настройкой комплект привода не подразумевается.
Монтаж и ввод в работу
Затвор должен свободно перемещаться без механических напряжений от трубопровода. Сам затвор не закрывают теплоизоляцией.
Для соединения с тягами при температуре среды выше 250 °C инструкция требует теплозащитную пластину. Аксиальный комплект предусмотрен для затвора со свободным валом и кольцевым зазором.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| DKR..H | Ручная настройка. |
| DKR..F | Свободный вал для согласованного привода. |
| IDR | Затвор и IC 50 в сборе. |
| Диск D / A | Кольцевой зазор / ограничитель; выбор влияет на комплект соединения. |
FAQ по выбору и эксплуатации
Является ли DKR герметичным газовым запорным клапаном?
Назначение этой серии — регулирование воздуха и дымовых газов. Функцию газового предохранительного отсечения нельзя приписывать затвору по внешнему виду.
Можно ли поставить любой привод с достаточным моментом?
Кроме момента проверяют вал, отверстия, направление вращения, температурную защиту и геометрию передачи. Готовые комплекты привязаны к исполнению затвора.
Документация и чертежи серии

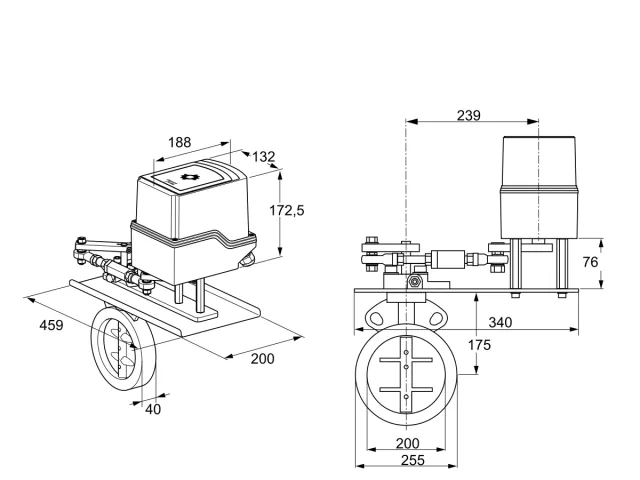

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- DKR, IDR (RU) — стр. 2, 3, 4.
- DKR, IDR (EN) — стр. 25.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder IDR 200Z03D650GAW/50-60W30TR10: техническое описание
Kromschroder IDR 200Z03D650GAW/50-60W30TR10 — поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом. Заслонка изменяет проходное сечение газовоздушного тракта и тем самым задаёт расход совместно с системой управления. Её не следует автоматически считать герметичным предохранительным запорным клапаном.
Для проточной и монтажной части указаны: номинальный диаметр — DN 200; максимальное входное давление pᵤ — Максимальное входное давление pu: 300 мбар; диапазон температур — 650 °C. Среда и температура должны соответствовать фактическому месту установки.
Исполнительная часть конкретной сборки: сервопривод — IC 50 с увеличенным крутящим моментом; крутящий момент — 30 Н·м; время хода — 60 с/90°; напряжение питания — 230 В AC, 50/60 Гц. Эти параметры задают динамику позиционирования и электрическое подключение.
При подборе сверяют среду, температуру, DN, допустимое давление, требуемый момент, время хода, питание и тип сопряжения заслонки с приводом.
Для заказа и проверки исполнения используют восьмизначный артикул 88302721 и полное обозначение IDR 200Z03D650GAW/50-60W30TR10. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения IDR 200Z03D650GAW/50-60W30TR10
| Код в обозначении | Параметр | Значение |
|---|---|---|
| IDR | Тип | Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом |
| 200 | Номинальный диаметр | DN 200 |
| Z | Присоединение к трубопроводу | Для установки между двумя фланцами DIN |
| 03 | Входное давление | Максимальное входное давление pu: 300 mbar |
| D | Конструкция | С зазором диска |
| 650 | Диапазон температур | 650 °C |
| 50 | Сервопривод | IC 50 с увеличенным крутящим моментом |
| 60 | Время хода | 60 с/90° при 50 Гц; 50 с/90° при 60 Гц |
| W | Напряжение питания | 230 В AC, 50/60 Гц |
| 30 | Крутящий момент | 30 Nm |
| T | Управление | Трёхпозиционное шаговое управление |
| R10 | Потенциометр обратной связи | 1000 Ом |
Характеристики
- Наименование
- Kromschroder IDR 200Z03D650GAW/50-60W30TR10 — дисковая поворотная заслонка — 88302721
- Артикул на сайте
- 88302721
- Артикул производителя
- 88302721
- Серия
- IDR
- Тип
- Поворотная заслонка для горячего воздуха и дымовых газов, с сервоприводом
- Номинальный диаметр
- DN 200
- Присоединение к трубопроводу
- Для установки между двумя фланцами DIN
- Входное давление
- Максимальное входное давление pu: 300 mbar
- Конструкция
- С зазором диска
- Диапазон температур
- 650 °C
- Сервопривод
- IC 50 с увеличенным крутящим моментом
- Время хода
- 60 с/90° при 50 Гц; 50 с/90° при 60 Гц
- Напряжение питания
- 230 В AC, 50/60 Гц
- Крутящий момент
- 30 Nm
- Управление
- Трёхпозиционное шаговое управление
- Потенциометр обратной связи
- 1000 Ом
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | IDR 200Z03D650GAW/50-60W30TR1088302721 | IDR 200Z03D650GAW/50-60W30E88303079 | IDR 200Z03D650GDW/50-03W3TR1088303847 |
|---|---|---|---|
| Время хода | 60 с/90° при 50 Гц; 50 с/90° при 60 Гц | 60 с/90° при 50 Гц; 50 с/90° при 60 Гц | 3,7 с/90° при 50 Гц; 3,1 с/90° при 60 Гц |
| Крутящий момент | 30 Nm | 30 Nm | 3 Nm |
| Управление | Трёхпозиционное шаговое управление | Непрерывное регулирование | Трёхпозиционное шаговое управление |
| Потенциометр обратной связи | 1000 Ом | Не подтверждено | 1000 Ом |
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
