Kromschroder IFC 350/50F05-251-MM/40A2AR10-I — линейный регулятор расхода — 88302598
IFC 350/50F05-251-MM/40A2AR10-I · артикул 88302598. Регулирующий клапан для газа и холодного воздуха. VFC — клапан, IFC — узел клапана с сервоприводом; исполнение привода определяет питание, управление и обратную связь.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88302598
- Серия
- IFC
- Тип
- Линейный регулятор расхода с сервоприводом
- Размер
- 3
- Вход
- DN 50 (2'')
- Выход
- DN 50 (2'')
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder IFC 350/50F05-251-MM/40A2AR10-I — линейный регулятор расхода — 88302598
IFC 350/50F05-251-MM/40A2AR10-I · артикул 88302598. Регулирующий клапан для газа и холодного воздуха. VFC — клапан, IFC — узел клапана с сервоприводом; исполнение привода определяет питание, управление и обратную связь.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Линейный регулятор расхода с сервоприводом |
| Размер | 3 |
| Вход | DN 50 (2'') |
| Выход | DN 50 (2'') |
| Присоединение к трубопроводу | Фланец по ISO 7005 |
| Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| Цилиндр | 25 |
| Принадлежности справа | Входное реле давления DG 17VC..G |
| Принадлежности слева | 2 точки измерения давления |
| Сервопривод | IC 40 |
| Напряжение питания | 120-230 В AC, 50/60 Гц |
| Крутящий момент | 2 Nm |
| Управление | Аналоговый вход 4 – 20 mA и цифровые входы |
| Потенциометр обратной связи | 1000 Ом |
| Состав | 88302596, 88302597 |
Применение и подбор
Проверьте требуемый расход при фактическом перепаде давления, размер регулирующего цилиндра и диапазон мощности.
Для IFC сопоставьте весь код привода: одинаковый клапан может комплектоваться приводами с разным управлением. Отдельный VFC требует предусмотренного соединительного комплекта.
Монтаж и ввод в работу
При соединении клапана и привода учитывают разные исходные положения поставки: клапан и привод необходимо согласовать до сборки.
Для VFC с IC 20 или IC 40 допускается вертикальная либо горизонтальная установка, исключая положение приводом вниз. Правила для IC 30 отличаются; после сборки нельзя поворачивать привод относительно клапана.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VFC | Регулирующий клапан. |
| IFC | Регулирующий клапан с приводом. |
| IC 20 / IC 30 / IC 40 | Различаются питанием, интерфейсом управления, настройкой и комплектом соединения. |
FAQ по выбору и эксплуатации
Означает ли IFC готовность к любому сигналу управления?
Нет. Трёхпозиционное, аналоговое или цифровое управление определяется полным исполнением привода.
Можно ли выбрать VFC только по диаметру трубы?
Необходимо проверить размер регулирующего цилиндра, расход и перепад давления. Один DN не определяет характеристику регулирования.

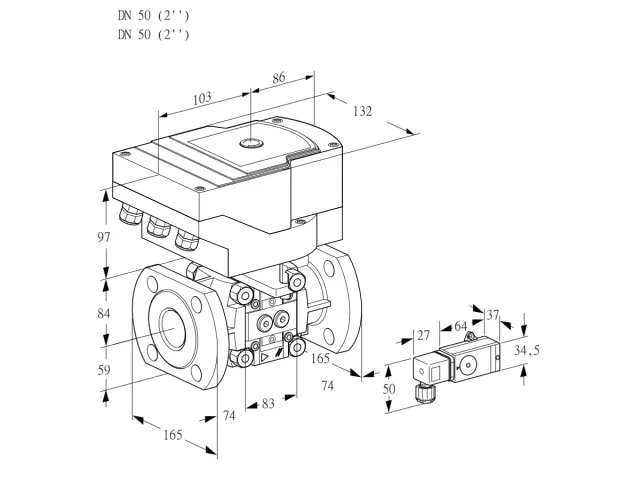

Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VFC, IFC (RU) — стр. 2, 3, 4.
- VFC, IFC (EN) — стр. 23, 24, 25, 26.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder IFC 350/50F05-251-MM/40A2AR10-I: техническое описание
Kromschroder IFC 350/50F05-251-MM/40A2AR10-I — линейный регулятор расхода с сервоприводом. Регулятор изменяет проходное сечение и дозирует поток в соответствии с положением регулирующего элемента. Наличие привода определяется точным типом сборки.
Проточная и монтажная часть: размер исполнения — 3; вход — DN 50 (2″); выход — DN 50 (2″); присоединение к трубопроводу — фланец по ISO 7005; цилиндр — 25. Вход, выход и внутреннее исполнение должны соответствовать проектной линии.
Исполнительная часть: сервопривод — IC 40; крутящий момент — 2 Н·м; напряжение питания — 120–230 В AC, 50/60 Гц. Приводные параметры определяют скорость регулирования и интерфейс автоматики.
При подборе сверяют среду и расход, вход и выход, характеристику регулятора, функцию закрытия, привод, момент, время хода и питание.
Для заказа и проверки исполнения используют восьмизначный артикул 88302598 и полное обозначение IFC 350/50F05-251-MM/40A2AR10-I. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения IFC 350/50F05-251-MM/40A2AR10-I
| Код в обозначении | Параметр | Значение |
|---|---|---|
| IFC | Тип | Линейный регулятор расхода с сервоприводом |
| 3 | Размер | 3 |
| 50 | Вход | DN 50 (2'') |
| /50 | Выход | DN 50 (2'') |
| F | Присоединение к трубопроводу | Фланец по ISO 7005 |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| -25 | Цилиндр | 25 |
| 1G- | Принадлежности справа | Входное реле давления DG 17VC..G |
| MM | Принадлежности слева | 2 точки измерения давления |
| /40 | Сервопривод | IC 40 |
| A | Напряжение питания | 120-230 В AC, 50/60 Гц |
| 2 | Крутящий момент | 2 Nm |
| A | Управление | Аналоговый вход 4 – 20 mA и цифровые входы |
| R10 | Потенциометр обратной связи | 1000 Ом |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности справа | Входное реле давления DG 17VC..G |
| Принадлежности слева | 2 точки измерения давления |
| Состав | 88302596, 88302597 |
Характеристики
- Наименование
- Kromschroder IFC 350/50F05-251-MM/40A2AR10-I — линейный регулятор расхода — 88302598
- Артикул на сайте
- 88302598
- Артикул производителя
- 88302598
- Серия
- IFC
- Тип
- Линейный регулятор расхода с сервоприводом
- Размер
- 3
- Вход
- DN 50 (2'')
- Выход
- DN 50 (2'')
- Присоединение к трубопроводу
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 500 mbar (7 psig)
- Цилиндр
- 25
- Принадлежности справа
- Входное реле давления DG 17VC..G
- Принадлежности слева
- 2 точки измерения давления
- Сервопривод
- IC 40
- Напряжение питания
- 120-230 В AC, 50/60 Гц
- Крутящий момент
- 2 Nm
- Управление
- Аналоговый вход 4 – 20 mA и цифровые входы
- Потенциометр обратной связи
- 1000 Ом
- Состав
- 88302596, 88302597
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | IFC 350/50F05-251-MM/40A2AR10-I88302598 | IFC 350/40R05-32PP2-/20-30Q3TR10-I88303434 | IFC 350/50F05-25MMPP/20-15W3TR10-I88302790 |
|---|---|---|---|
| Выход | DN 50 (2'') | DN 40 (1 1/2'') | DN 50 (2'') |
| Присоединение к трубопроводу | Фланец по ISO 7005 | Внутренняя резьба Rp | Фланец по ISO 7005 |
| Цилиндр | 25 | 32 | 25 |
| Принадлежности справа | Входное реле давления DG 17VC..G | 2 резьбовые заглушки | 2 точки измерения давления |
| Принадлежности слева | 2 точки измерения давления | Входное реле давления DG 40VC | 2 резьбовые заглушки |
| Сервопривод | IC 40 | IC 20 | IC 20 |
| Напряжение питания | 120-230 В AC, 50/60 Гц | 120 В AC, 50/60 Гц | 230 В AC, 50/60 Гц |
| Крутящий момент | 2 Nm | 3 Nm | 3 Nm |
| Управление | Аналоговый вход 4 – 20 mA и цифровые входы | Трёхпозиционное шаговое управление | Трёхпозиционное шаговое управление |
| Состав | 88302596, 88302597 | 88303433, 88300072 | 88302789, 88300067 |
| Время хода | Не подтверждено | 30 с/90° при 50 Гц; 25 с/90° при 60 Гц | 15 с/90° при 50 Гц; 12,5 с/90° при 60 Гц |
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
