Kromschroder VCS 665F05NNWL3E/MMMM/MMMM — двойной электромагнитный газовый клапан — 88207707
VCS 665F05NNWL3E/MMMM/MMMM · артикул 88207707. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.

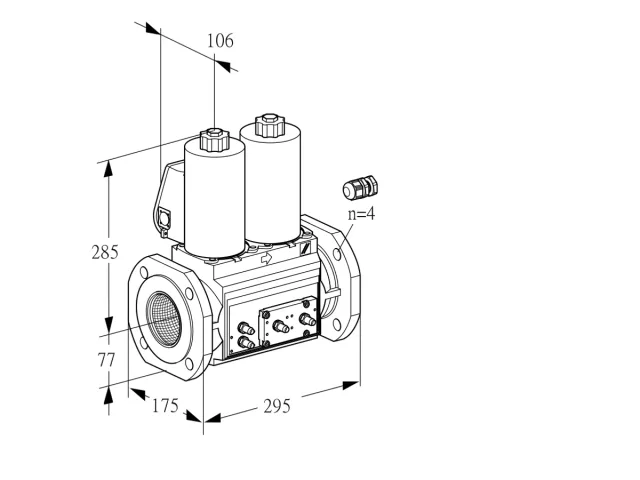

Увеличить фотоОсновные характеристики
- Артикул производителя
- 88207707
- Серия
- VCS
- Тип
- Двойной электромагнитный клапан
- Размер
- 6
- Номинальный диаметр
- DN 65
- Присоединение к трубопроводу
- Фланец по ISO 7005
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VCS 665F05NNWL3E/MMMM/MMMM — двойной электромагнитный газовый клапан — 88207707
VCS 665F05NNWL3E/MMMM/MMMM · артикул 88207707. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Двойной электромагнитный клапан |
| Размер | 6 |
| Номинальный диаметр | DN 65 |
| Присоединение к трубопроводу | Фланец по ISO 7005 |
| Входное давление | Максимальное входное давление pu: 500 mbar |
| Характер открытия 1-го клапана | Быстрое открытие, быстрое закрытие |
| Характер открытия 2-го клапана | Быстрое открытие, быстрое закрытие |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Сторона обзора | Слева |
| Электрическое подключение | Кабельный ввод M20 |
| Боковая механическая обработка | Подготовлено для переходных плит |
| Принадлежности справа на входе | Точка измерения давления |
| Принадлежности справа в промежутке 1 | Точка измерения давления |
| Принадлежности справа в промежутке 2 | Точка измерения давления |
| Принадлежности справа на выходе | Точка измерения давления |
| Принадлежности слева на входе | Точка измерения давления |
| Принадлежности слева в промежутке 1 | Точка измерения давления |
| Принадлежности слева в промежутке 2 | Точка измерения давления |
| Принадлежности слева на выходе | Точка измерения давления |
| Состав | 88200055, 88200054 |
Применение и подбор
Сопоставьте давление на входе и расход с диаграммой выбранного типоразмера: один DN не определяет пропускную способность.
Проверьте скорость открытия, напряжение, род тока, электрический разъём и наличие указателя положения. Параметры каждого клапана сдвоенного блока проверяются отдельно.
Монтаж и ввод в работу
Соблюдайте направление потока и исключите напряжения от трубопровода; уплотнительный материал и стружка не должны попадать внутрь.
Монтажное положение, защиту катушки и доступ для обслуживания выбирают по инструкции соответствующего типоразмера. После монтажа проверяют герметичность и функцию отключения.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAS | Один запорный электромагнитный клапан. |
| VCS | Два запорных клапана в одном блоке; учитываются оба привода и межклапанное пространство. |
| VAN | Нормально открытый сбросной клапан с другим поведением при отсутствии питания. |
FAQ по выбору и эксплуатации
Чем различаются быстрое и медленное открытие?
Вариант открытия влияет на подачу газа при пуске. Его выбирают по программе горелки; одинаковые присоединения не делают исполнения взаимозаменяемыми.
Можно ли повернуть любой привод для удобства подключения?
Возможность поворота зависит от исполнения и указателя положения. Для VAS с обозначением SR/SL инструкция ограничивает поворот привода; положение клеммной коробки сдвоенного блока проверяют отдельно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAS 6-9, VCS 6-9 (RU) — стр. 2, 3.
- VAS, VCS (EN) — стр. 53, 54, 55, 56, 57.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VCS 665F05NNWL3E/MMMM/MMMM: техническое описание
Kromschroder VCS 665F05NNWL3E/MMMM/MMMM — двойной электромагнитный клапан. Узел содержит две электромагнитно управляемые ступени в одном газовом тракте и обеспечивает предусмотренную проектом последовательность отсечения. Дополнительные регуляторы или байпас учитываются только при наличии в коде исполнения.
Газовый тракт конкретной сборки характеризуют: размер исполнения — 6; номинальный диаметр — DN 65; присоединение к трубопроводу — фланец по ISO 7005; максимальное входное давление pᵤ — Максимальное входное давление pu: 500 мбар. Входная и выходная части должны совпадать с компоновкой рампы.
Функциональный состав и электропривод: состав — 88200055, 88200054; напряжение питания — 230 В AC, 50/60 Гц; характер открытия 1-го клапана — быстрое открытие, быстрое закрытие; характер открытия 2-го клапана — быстрое открытие, быстрое закрытие. Порядок открытия и состав модулей являются частью точного варианта клапана.
Для замены сверяют оба клапанных модуля, направление потока, вход и выход, давление, напряжение, характер открытия и все установленные принадлежности.
Для заказа и проверки исполнения используют восьмизначный артикул 88207707 и полное обозначение VCS 665F05NNWL3E/MMMM/MMMM. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VCS 665F05NNWL3E/MMMM/MMMM
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VCS | Тип | Двойной электромагнитный клапан |
| 6 | Размер | 6 |
| 65 | Номинальный диаметр | DN 65 |
| F | Присоединение к трубопроводу | Фланец по ISO 7005 |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar |
| N | Характер открытия 1-го клапана | Быстрое открытие, быстрое закрытие |
| N | Характер открытия 2-го клапана | Быстрое открытие, быстрое закрытие |
| W | Напряжение питания | 230 В AC, 50/60 Гц |
| L | Сторона обзора | Слева |
| 3 | Электрическое подключение | Кабельный ввод M20 |
| E | Боковая механическая обработка | Подготовлено для переходных плит |
| M | Принадлежности справа на входе | Точка измерения давления |
| M | Принадлежности справа в промежутке 1 | Точка измерения давления |
| M | Принадлежности справа в промежутке 2 | Точка измерения давления |
| M | Принадлежности справа на выходе | Точка измерения давления |
| M | Принадлежности слева на входе | Точка измерения давления |
| M | Принадлежности слева в промежутке 1 | Точка измерения давления |
| M | Принадлежности слева в промежутке 2 | Точка измерения давления |
| M | Принадлежности слева на выходе | Точка измерения давления |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности справа на входе | Точка измерения давления |
| Принадлежности справа в промежутке 1 | Точка измерения давления |
| Принадлежности справа в промежутке 2 | Точка измерения давления |
| Принадлежности справа на выходе | Точка измерения давления |
| Принадлежности слева на входе | Точка измерения давления |
| Принадлежности слева в промежутке 1 | Точка измерения давления |
| Принадлежности слева в промежутке 2 | Точка измерения давления |
| Принадлежности слева на выходе | Точка измерения давления |
| Состав | 88200055, 88200054 |
Характеристики
- Наименование
- Kromschroder VCS 665F05NNWL3E/MMMM/MMMM — двойной электромагнитный газовый клапан — 88207707
- Артикул на сайте
- 88207707
- Артикул производителя
- 88207707
- Серия
- VCS
- Тип
- Двойной электромагнитный клапан
- Размер
- 6
- Номинальный диаметр
- DN 65
- Присоединение к трубопроводу
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 500 mbar
- Характер открытия 1-го клапана
- Быстрое открытие, быстрое закрытие
- Характер открытия 2-го клапана
- Быстрое открытие, быстрое закрытие
- Напряжение питания
- 230 В AC, 50/60 Гц
- Сторона обзора
- Слева
- Электрическое подключение
- Кабельный ввод M20
- Боковая механическая обработка
- Подготовлено для переходных плит
- Принадлежности справа на входе
- Точка измерения давления
- Принадлежности справа в промежутке 1
- Точка измерения давления
- Принадлежности справа в промежутке 2
- Точка измерения давления
- Принадлежности справа на выходе
- Точка измерения давления
- Принадлежности слева на входе
- Точка измерения давления
- Принадлежности слева в промежутке 1
- Точка измерения давления
- Принадлежности слева в промежутке 2
- Точка измерения давления
- Принадлежности слева на выходе
- Точка измерения давления
- Состав
- 88200055, 88200054
Техническая документация
PDFVAS 6-8, VCS 6-8, MB 7, VG 40-65, VR 40-65 (RU) · документация серииОткрыть документ ↗PDFVAS/VCS 665-9125 (CSA Standard) (EN) · документация серииОткрыть документ ↗PDFVAS 6-9, VCS 6-9, MB 7 Replacing solenoid actuator (EN) · документация серииОткрыть документ ↗PDFVAS 6-9, VCS 6-9, MB 7 электромагнитного привода (RU) · документация серииОткрыть документ ↗PDFVAS/VCS 665-9125 UKCA Type Examination Certificate (DE, EN) · документация серииОткрыть документ ↗PDFVAS 665-9125, VCS 665-9125 (UKCA) UK - Declaration of Conformity (DE, EN) · документация серииОткрыть документ ↗PDFVAS 6-9, VCS 6-9 (EN) · документация серииОткрыть документ ↗PDFVAS 6-9, VCS 6-9 (RU) · документация серииОткрыть документ ↗PDFVAS(D,G,V,H)/VCS 1-9 SIL PL EN13611 Annex J (DE, EN) · документация серииОткрыть документ ↗PDFVAS(D,G,V,H)/VCS 1-9 SIL PL IEC 61508 (DE, EN) · документация серииОткрыть документ ↗PDFVAS(D,G,V,H)/VCS 1-9 SIL PL ISO 13849 (DE, EN) · документация серииОткрыть документ ↗PDFVAS, VCS (EN) · документация серииОткрыть документ ↗
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VCS 665F05NNWL3E/MMMM/MMMM88207707 | VCS 665F05NNWL3B/PPPP/PPPP88206756 | VCS 665F05NNWL3E/P3Z-/4-MP88207730 |
|---|---|---|---|
| Боковая механическая обработка | Подготовлено для переходных плит | Базовое исполнение | Подготовлено для переходных плит |
| Принадлежности справа на входе | Точка измерения давления | Резьбовая заглушка | Резьбовая заглушка |
| Принадлежности справа в промежутке 1 | Точка измерения давления | Резьбовая заглушка | Реле давления DG 110VC |
| Принадлежности справа в промежутке 2 | Точка измерения давления | Резьбовая заглушка | Клапан запального газа VAS 1 |
| Принадлежности справа на выходе | Точка измерения давления | Резьбовая заглушка | Нет |
| Принадлежности слева на входе | Точка измерения давления | Резьбовая заглушка | Реле давления DG 300VC |
| Принадлежности слева в промежутке 1 | Точка измерения давления | Резьбовая заглушка | Нет |
| Принадлежности слева в промежутке 2 | Точка измерения давления | Резьбовая заглушка | Точка измерения давления |
| Принадлежности слева на выходе | Точка измерения давления | Резьбовая заглушка | Резьбовая заглушка |
| Состав | 88200055, 88200054 | 88200485, 88200189 | 88200485, 88200189, 88005621 |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VCS 665F05NNWL3E/MMMM/MMMM · 88207707 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 2 | 74922823 | Привод VA6..W/BActuator VA6..W/B | 1 |
| 4 | 74922888 | Сетчатый фильтр VA6 /BStrainer VA6 /B | 1 |
| 5 | 74924454 | Комплект уплотнений VA6/BSealing set VA6/B | 1 |
| 6 | 74923390 | Штуцер отбора давления G1/4 P Alu+Viton /BPressure tap G1/4 P Alu+Viton /B | 1 |
| 7 | 74923389 | Резьбовая заглушка G1/4 Ü+Viton /BScrew plug G1/4 Ü+Viton /B | 1 |
| 8 | 74921996 | Кабельный ввод M20 /BCable glant M20 /B | 1 |
| 9 | 74922972 | Штекер 3 pole + PE w. Розетка VCS 6-9 /BPlug 3 pole + PE w. socket VCS 6-9 /B | 1 |
| 11 | 74923021 | Измерительный адаптер VA6-9 /BMeasuring adapter VA6-9 /B | 1 |
| 11 | 74923025 | Адаптер вентиляционной линии VA6-9 Rp 1'' /BVent line adapter VA6-9 Rp 1'' /B | 1 |
| 11 | 74923023 | Байпасный адаптер VA6-9 /BBypass adapter VA6-9 /B | 1 |
| 13 | 74926287 | Колпачок VAS 6..9, VG, MB 7 /B | 1 |
| 14 | 74922944 | Резьбовая заглушка M20 /BScrew plug M20 /B | 1 |
| 16 | 74923290 | Крышка клеммной коробки VA 6-9..до 06/14 /BTerminal box cover VA 6-9..till 06/14 /B | 1 |
| 20 | 88202086 | VPS6/05NW | 1 |
| 21 | 88202086 | VPS6/05NW | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
