Kromschroder VCS 9T125A05NNAGLB/PPPP/2-P4 — двойной электромагнитный газовый клапан — 88203946
VCS 9T125A05NNAGLB/PPPP/2-P4 · артикул 88203946. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88203946
- Серия
- VCS
- Тип
- Двойной электромагнитный клапан
- Размер
- 9
- Исполнение для рынка
- Исполнение T
- Номинальный диаметр
- DN 125
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VCS 9T125A05NNAGLB/PPPP/2-P4 — двойной электромагнитный газовый клапан — 88203946
VCS 9T125A05NNAGLB/PPPP/2-P4 · артикул 88203946. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Двойной электромагнитный клапан |
| Размер | 9 |
| Исполнение для рынка | Исполнение T |
| Номинальный диаметр | DN 125 |
| Присоединение к трубопроводу | Фланец ANSI |
| Входное давление | Максимальное входное давление pu: 500 mbar |
| Характер открытия 1-го клапана | Быстрое открытие, быстрое закрытие |
| Характер открытия 2-го клапана | Быстрое открытие, быстрое закрытие |
| Напряжение питания | 120-230 В AC, 50/60 Гц |
| Обратная связь | Сигнализатор закрытого положения для 24 V и визуальный указатель положения |
| Сторона обзора | Слева |
| Подключение датчика закрытого положения | Сигнализатор закрытого положения не подключён |
| Боковая механическая обработка | Базовое исполнение |
| Принадлежности справа на входе | Резьбовая заглушка |
| Принадлежности справа в промежутке 1 | Резьбовая заглушка |
| Принадлежности справа в промежутке 2 | Резьбовая заглушка |
| Принадлежности справа на выходе | Резьбовая заглушка |
| Принадлежности слева на входе | Реле давления DG 40VC..G |
| Принадлежности слева в промежутке 1 | Нет |
| Принадлежности слева в промежутке 2 | Резьбовая заглушка |
| Принадлежности слева на выходе | Реле давления DG 300VC..G |
| Состав | 88202581, 88202580 |
Применение и подбор
Сопоставьте давление на входе и расход с диаграммой выбранного типоразмера: один DN не определяет пропускную способность.
Проверьте скорость открытия, напряжение, род тока, электрический разъём и наличие указателя положения. Параметры каждого клапана сдвоенного блока проверяются отдельно.
Монтаж и ввод в работу
Соблюдайте направление потока и исключите напряжения от трубопровода; уплотнительный материал и стружка не должны попадать внутрь.
Монтажное положение, защиту катушки и доступ для обслуживания выбирают по инструкции соответствующего типоразмера. После монтажа проверяют герметичность и функцию отключения.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAS | Один запорный электромагнитный клапан. |
| VCS | Два запорных клапана в одном блоке; учитываются оба привода и межклапанное пространство. |
| VAN | Нормально открытый сбросной клапан с другим поведением при отсутствии питания. |
FAQ по выбору и эксплуатации
Чем различаются быстрое и медленное открытие?
Вариант открытия влияет на подачу газа при пуске. Его выбирают по программе горелки; одинаковые присоединения не делают исполнения взаимозаменяемыми.
Можно ли повернуть любой привод для удобства подключения?
Возможность поворота зависит от исполнения и указателя положения. Для VAS с обозначением SR/SL инструкция ограничивает поворот привода; положение клеммной коробки сдвоенного блока проверяют отдельно.

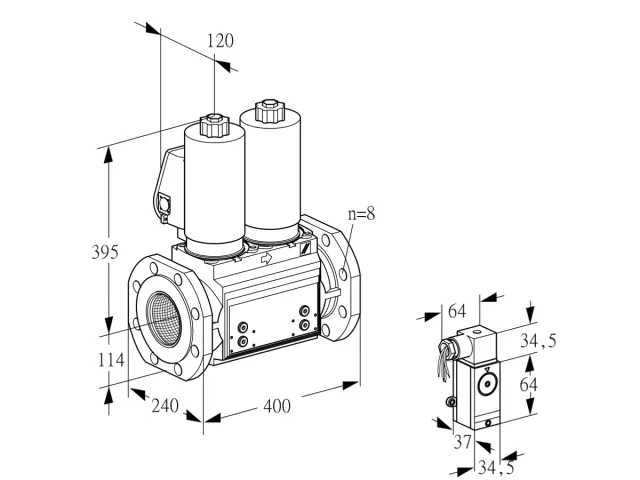

Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAS 6-9, VCS 6-9 (RU) — стр. 2, 3.
- VAS, VCS (EN) — стр. 53, 54, 55, 56, 57.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VCS 9T125A05NNAGLB/PPPP/2-P4: техническое описание
Kromschroder VCS 9T125A05NNAGLB/PPPP/2-P4 — двойной электромагнитный клапан. Узел содержит две электромагнитно управляемые ступени в одном газовом тракте и обеспечивает предусмотренную проектом последовательность отсечения. Дополнительные регуляторы или байпас учитываются только при наличии в коде исполнения.
Газовый тракт конкретной сборки характеризуют: размер исполнения — 9; номинальный диаметр — DN 125; присоединение к трубопроводу — фланец ANSI; максимальное входное давление pᵤ — Максимальное входное давление pu: 500 мбар. Входная и выходная части должны совпадать с компоновкой рампы.
Функциональный состав и электропривод: состав — 88202581, 88202580; напряжение питания — 120–230 В AC, 50/60 Гц; характер открытия 1-го клапана — быстрое открытие, быстрое закрытие; характер открытия 2-го клапана — быстрое открытие, быстрое закрытие. Порядок открытия и состав модулей являются частью точного варианта клапана.
Для замены сверяют оба клапанных модуля, направление потока, вход и выход, давление, напряжение, характер открытия и все установленные принадлежности.
Для заказа и проверки исполнения используют восьмизначный артикул 88203946 и полное обозначение VCS 9T125A05NNAGLB/PPPP/2-P4. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VCS 9T125A05NNAGLB/PPPP/2-P4
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VCS | Тип | Двойной электромагнитный клапан |
| 9 | Размер | 9 |
| T | Исполнение для рынка | Исполнение T |
| 125 | Номинальный диаметр | DN 125 |
| A | Присоединение к трубопроводу | Фланец ANSI |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar |
| N | Характер открытия 1-го клапана | Быстрое открытие, быстрое закрытие |
| N | Характер открытия 2-го клапана | Быстрое открытие, быстрое закрытие |
| A | Напряжение питания | 120-230 В AC, 50/60 Гц |
| G | Обратная связь | Сигнализатор закрытого положения для 24 V и визуальный указатель положения |
| L | Сторона обзора | Слева |
| - | Подключение датчика закрытого положения | Сигнализатор закрытого положения не подключён |
| B | Боковая механическая обработка | Базовое исполнение |
| P | Принадлежности справа на входе | Резьбовая заглушка |
| P | Принадлежности справа в промежутке 1 | Резьбовая заглушка |
| P | Принадлежности справа в промежутке 2 | Резьбовая заглушка |
| P | Принадлежности справа на выходе | Резьбовая заглушка |
| 2G | Принадлежности слева на входе | Реле давления DG 40VC..G |
| - | Принадлежности слева в промежутке 1 | Нет |
| P | Принадлежности слева в промежутке 2 | Резьбовая заглушка |
| 4G | Принадлежности слева на выходе | Реле давления DG 300VC..G |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности справа на входе | Резьбовая заглушка |
| Принадлежности справа в промежутке 1 | Резьбовая заглушка |
| Принадлежности справа в промежутке 2 | Резьбовая заглушка |
| Принадлежности справа на выходе | Резьбовая заглушка |
| Принадлежности слева на входе | Реле давления DG 40VC..G |
| Принадлежности слева в промежутке 1 | Нет |
| Принадлежности слева в промежутке 2 | Резьбовая заглушка |
| Принадлежности слева на выходе | Реле давления DG 300VC..G |
| Состав | 88202581, 88202580 |
Характеристики
- Наименование
- Kromschroder VCS 9T125A05NNAGLB/PPPP/2-P4 — двойной электромагнитный газовый клапан — 88203946
- Артикул на сайте
- 88203946
- Артикул производителя
- 88203946
- Серия
- VCS
- Тип
- Двойной электромагнитный клапан
- Размер
- 9
- Исполнение для рынка
- Исполнение T
- Номинальный диаметр
- DN 125
- Присоединение к трубопроводу
- Фланец ANSI
- Входное давление
- Максимальное входное давление pu: 500 mbar
- Характер открытия 1-го клапана
- Быстрое открытие, быстрое закрытие
- Характер открытия 2-го клапана
- Быстрое открытие, быстрое закрытие
- Напряжение питания
- 120-230 В AC, 50/60 Гц
- Обратная связь
- Сигнализатор закрытого положения для 24 V и визуальный указатель положения
- Сторона обзора
- Слева
- Подключение датчика закрытого положения
- Сигнализатор закрытого положения не подключён
- Боковая механическая обработка
- Базовое исполнение
- Принадлежности справа на входе
- Резьбовая заглушка
- Принадлежности справа в промежутке 1
- Резьбовая заглушка
- Принадлежности справа в промежутке 2
- Резьбовая заглушка
- Принадлежности справа на выходе
- Резьбовая заглушка
- Принадлежности слева на входе
- Реле давления DG 40VC..G
- Принадлежности слева в промежутке 1
- Нет
- Принадлежности слева в промежутке 2
- Резьбовая заглушка
- Принадлежности слева на выходе
- Реле давления DG 300VC..G
- Состав
- 88202581, 88202580
Техническая документация
PDFVAS 6-9, VCS 6-9, MB 7 Replacing solenoid actuator (EN) · документация серииОткрыть документ ↗PDFVAS 6-9, VCS 6-9, MB 7 электромагнитного привода (RU) · документация серииОткрыть документ ↗PDFVAS 6-9, VCS 6-9 (EN) · документация серииОткрыть документ ↗PDFVAS 6-9, VCS 6-9 (RU) · документация серииОткрыть документ ↗PDFVAS(D,G,V,H)/VCS 1-9 SIL PL EN13611 Annex J (DE, EN) · документация серииОткрыть документ ↗PDFVAS(D,G,V,H)/VCS 1-9 SIL PL IEC 61508 (DE, EN) · документация серииОткрыть документ ↗PDFVAS(D,G,V,H)/VCS 1-9 SIL PL ISO 13849 (DE, EN) · документация серииОткрыть документ ↗PDFVAS, VCS (EN) · документация серииОткрыть документ ↗
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VCS 9T125A05NNAGLB/PPPP/2-P488203946 | VCS 9125F05NNASRE/PPZ-/PPPP88203889 | VCS 9T125A05NNAGLB/PPPP/2-P488203956 |
|---|---|---|---|
| Исполнение для рынка | Исполнение T | Не подтверждено | Исполнение T |
| Присоединение к трубопроводу | Фланец ANSI | Фланец по ISO 7005 | Фланец ANSI |
| Обратная связь | Сигнализатор закрытого положения для 24 V и визуальный указатель положения | Сигнализатор закрытого положения и визуальный указатель положения | Сигнализатор закрытого положения для 24 V и визуальный указатель положения |
| Сторона обзора | Слева | Справа | Слева |
| Подключение датчика закрытого положения | Сигнализатор закрытого положения не подключён | Не подтверждено | Сигнализатор закрытого положения не подключён |
| Боковая механическая обработка | Базовое исполнение | Подготовлено для переходных плит | Базовое исполнение |
| Принадлежности справа в промежутке 2 | Резьбовая заглушка | Клапан запального газа VAS 1 | Резьбовая заглушка |
| Принадлежности справа на выходе | Резьбовая заглушка | Нет | Резьбовая заглушка |
| Принадлежности слева на входе | Реле давления DG 40VC..G | Резьбовая заглушка | Реле давления DG 40VC |
| Принадлежности слева в промежутке 1 | Нет | Резьбовая заглушка | Нет |
| Принадлежности слева на выходе | Реле давления DG 300VC..G | Резьбовая заглушка | Реле давления DG 300VC |
| Состав | 88202581, 88202580 | 88201548, 88201549, 88010043 | 88202581, 88202580 |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VCS 9T125A05NNAGLB/PPPP/2-P4 · 88203946 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 2 | 74923351 | Привод VA9..AS /BActuator VA9..AS /B | 1 |
| 4 | 74922891 | Сетчатый фильтр VA9 /BStrainer VA9 /B | 1 |
| 5 | 74924457 | Комплект уплотнений VA9/BSealing set VA9/B | 1 |
| 6 | 74921869 | Штуцер отбора давления NPT 1/4 St+Viton /BPressure tab NPT 1/4 St+Viton /B | 1 |
| 7 | 74926282 | Резьбовая заглушка NPT 1/4 P+Viton /B Screw plug NPT 1/4 P+Viton /B | 1 |
| 13 | 74926287 | Колпачок VAS 6..9, VG, MB 7 /B | 1 |
| 14 | 74922944 | Резьбовая заглушка M20 /BScrew plug M20 /B | 1 |
| 16 | 74923290 | Крышка клеммной коробки VA 6-9..до 06/14 /BTerminal box cover VA 6-9..till 06/14 /B | 1 |
| 20 | 88208334 | VPS9T/05NAG | 1 |
| 21 | 88208334 | VPS9T/05NAG | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
