Kromschroder VRH 3E50F/50F05HEVR/PP/PP — регулятор расхода газа — 88107298
VRH 3E50F/50F05HEVR/PP/PP · артикул 88107298. Регулирующее устройство valVario: Поддерживает соотношение расходов газа и воздуха без встроенного запорного электромагнитного клапана.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88107298
- Серия
- VRH
- Размер
- 3
- Сертификация
- Сертифицировано в EU
- Вход
- DN 50 (2'')
- Присоединение входного трубопровода
- Фланец по ISO 7005
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VRH 3E50F/50F05HEVR/PP/PP — регулятор расхода газа — 88107298
VRH 3E50F/50F05HEVR/PP/PP · артикул 88107298. Регулирующее устройство valVario: Поддерживает соотношение расходов газа и воздуха без встроенного запорного электромагнитного клапана.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Размер | 3 |
| Сертификация | Сертифицировано в EU |
| Вход | DN 50 (2'') |
| Присоединение входного трубопровода | Фланец по ISO 7005 |
| Выход | DN 50 (2'') |
| Присоединение выходного трубопровода | Фланец по ISO 7005 |
| Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| Модуль 1 | 1-й клапан с регулятором расхода, подключение управляющего давления воздуха: обжимной фитинг |
| Модуль 3 | Клапан точной регулировки |
| Расход | Слева направо |
| Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| Состав | 88034266, 88033369 |
Применение и подбор
Подбор начинают с требуемого закона регулирования. Регулятор постоянного давления, соотношения давлений и соотношения расходов решают разные задачи.
Проверьте расход и давления во всём диапазоне мощности, импульсные линии, присоединения и фактическое исполнение запорной части. Уставка и настройка смеси не определяются одним обозначением серии.
Монтаж и ввод в работу
Импульсные подключения газа, воздуха и камеры сгорания имеют разные функции; подключение выполняют по схеме конкретного регулятора. Нельзя переносить схему с другой разновидности VAx.
Для VAV предусмотрено вертикальное положение привода. Условия установки VAD/VAG/VAH/VRH и минимального давления при плавном регулировании проверяют в разделе монтажа. Между VAH/VRH и VMV запрещено устанавливать VAS в качестве второго клапана безопасности.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAD | Постоянное давление на выходе. |
| VAG | Соотношение давлений газ/воздух 1:1. |
| VAV | Регулируемое соотношение давлений; предусмотрено подключение давления камеры сгорания. |
| VAH / VRH | Регулирование соотношения расходов; требуется согласование с измерительными и регулирующими элементами. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74921990 | Комплект уплотнений valVario 3 | Для соответствующего соединения размера 3. |
FAQ по выбору и эксплуатации
Можно ли заменить VAG на VAD того же размера?
Совпадение размера не сохраняет принцип работы: VAG следует давлению воздуха, VAD поддерживает постоянное выходное давление. Требуется согласование всей системы регулирования.
Входит ли дроссельная вставка в любой вариант поставки?
Наличие и размер вставки проверяют по составу узла и DN. Для отдельных комбинаций VAx с последующим VAS инструкция требует другую вставку.
Документация и чертежи серии

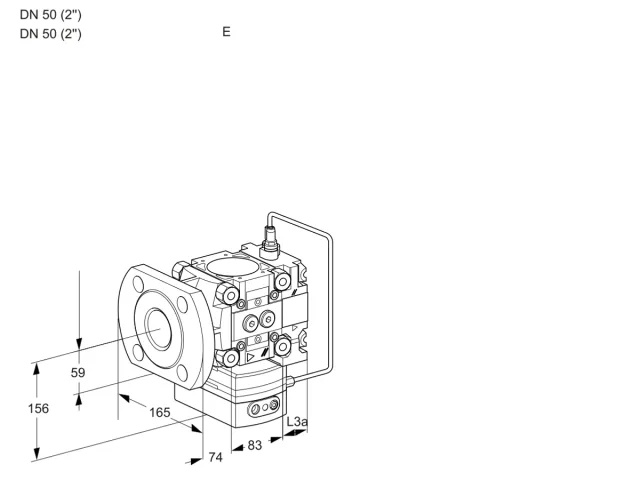

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU) — стр. 2, 3, 4, 5.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
VRH 3E50F/50F05HEVR/PP/PP — исполнение оборудования Kromschroder. Артикул производителя: 88107298.
Применение
Расшифровка обозначения VRH 3E50F/50F05HEVR/PP/PP
| Код в обозначении | Параметр | Значение |
|---|---|---|
| 3 | Размер | 3 |
| E | Сертификация | Сертифицировано в EU |
| 50 | Вход | DN 50 (2'') |
| F | Присоединение входного трубопровода | Фланец по ISO 7005 |
| 50 | Выход | DN 50 (2'') |
| F | Присоединение выходного трубопровода | Фланец по ISO 7005 |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| HE | Модуль 1 | 1-й клапан с регулятором расхода, подключение управляющего давления воздуха: обжимной фитинг |
| VMV | Модуль 3 | Клапан точной регулировки |
| R | Расход | Слева направо |
| PP | Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| PP | Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| Состав | 88034266, 88033369 |
Характеристики
- Наименование
- Kromschroder VRH 3E50F/50F05HEVR/PP/PP — регулятор расхода газа — 88107298
- Артикул на сайте
- 88107298
- Артикул производителя
- 88107298
- Серия
- VRH
- Размер
- 3
- Сертификация
- Сертифицировано в EU
- Вход
- DN 50 (2'')
- Присоединение входного трубопровода
- Фланец по ISO 7005
- Выход
- DN 50 (2'')
- Присоединение выходного трубопровода
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 500 mbar (7 psig)
- Модуль 1
- 1-й клапан с регулятором расхода, подключение управляющего давления воздуха: обжимной фитинг
- Модуль 3
- Клапан точной регулировки
- Расход
- Слева направо
- Принадлежности 1-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Состав
- 88034266, 88033369
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VRH 3E50F/50F05HEVR/PP/PP88107298 | VRH 365/50R05AE/MM/PP88024917 | VRH 3E50F/50R05HEVR/PP/PP88107299 |
|---|---|---|---|
| Вход | DN 50 (2'') | DN 65 (2 1/2'') | DN 50 (2'') |
| Присоединение входного трубопровода | Фланец по ISO 7005 | Не подтверждено | Фланец по ISO 7005 |
| Присоединение выходного трубопровода | Фланец по ISO 7005 | Не подтверждено | Внутренняя резьба Rp |
| Модуль 1 | 1-й клапан с регулятором расхода, подключение управляющего давления воздуха: обжимной фитинг | Не подтверждено | 1-й клапан с регулятором расхода, подключение управляющего давления воздуха: обжимной фитинг |
| Модуль 3 | Клапан точной регулировки | Не подтверждено | Клапан точной регулировки |
| Расход | Слева направо | Не подтверждено | Слева направо |
| Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки | Не подтверждено | 2 резьбовые заглушки |
| Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки | Не подтверждено | 2 резьбовые заглушки |
| Состав | 88034266, 88033369 | Не подтверждено | 88034266, 88033209 |
| Присоединение к трубопроводу | Не подтверждено | Внутренняя резьба Rp | Не подтверждено |
| Седло клапана | Не подтверждено | Обычное исполнение | Не подтверждено |
| Принадлежности слева | Не подтверждено | 2 резьбовые заглушки | Не подтверждено |
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
