Kromschroder VCH 3T50N/50N05FNHAVQR/MMMM/PP-3 — двойной электромагнитный газовый клапан — 88106965
VCH 3T50N/50N05FNHAVQR/MMMM/PP-3 · артикул 88106965. Сдвоенное многофункциональное устройство: запорный клапан VAS и регулирующий узел VAH. Поддерживает расход газа пропорционально расходу воздуха.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88106965
- Серия
- VCH
- Тип
- Регулятор расхода с двумя электромагнитными клапанами
- Размер
- 3
- Сертификация
- Исполнение T
- Вход
- DN 50 (2'')
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VCH 3T50N/50N05FNHAVQR/MMMM/PP-3 — двойной электромагнитный газовый клапан — 88106965
VCH 3T50N/50N05FNHAVQR/MMMM/PP-3 · артикул 88106965. Сдвоенное многофункциональное устройство: запорный клапан VAS и регулирующий узел VAH. Поддерживает расход газа пропорционально расходу воздуха.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Регулятор расхода с двумя электромагнитными клапанами |
| Размер | 3 |
| Сертификация | Исполнение T |
| Вход | DN 50 (2'') |
| Присоединение входного трубопровода | Внутренняя резьба NPT |
| Выход | DN 50 (2'') |
| Присоединение выходного трубопровода | Внутренняя резьба NPT |
| Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| Модуль 0 | Фильтрующий модуль |
| Модуль 1 | 1-й клапан: быстрое открытие, быстрое закрытие |
| Модуль 3 | Клапан точной регулировки |
| Напряжение питания | 120 В AC, 50/60 Гц |
| Расход | Слева направо |
| Принадлежности 1-го клапана со стороны обзора | 2 точки измерения давления |
| Принадлежности 2-го клапана со стороны обзора | 2 точки измерения давления |
| Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| Принадлежности 2-го клапана с тыльной стороны | Реле давления DG 110VC |
| Контрольная точка реле давления на 2-м клапане, тыльная сторона | Выходное давление |
| Принадлежности сверху клапана точной регулировки | точки измерения давления |
| Состав | 88033962, 88026978, 88033963, 88033317 |
Применение и подбор
Подбор начинают с требуемого закона регулирования. Регулятор постоянного давления, соотношения давлений и соотношения расходов решают разные задачи.
Проверьте расход и давления во всём диапазоне мощности, импульсные линии, присоединения и фактическое исполнение запорной части. Уставка и настройка смеси не определяются одним обозначением серии.
Монтаж и ввод в работу
Импульсные подключения газа, воздуха и камеры сгорания имеют разные функции; подключение выполняют по схеме конкретного регулятора. Нельзя переносить схему с другой разновидности VAx.
Для VAV предусмотрено вертикальное положение привода. Условия установки VAD/VAG/VAH/VRH и минимального давления при плавном регулировании проверяют в разделе монтажа. Между VAH/VRH и VMV запрещено устанавливать VAS в качестве второго клапана безопасности.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAD | Постоянное давление на выходе. |
| VAG | Соотношение давлений газ/воздух 1:1. |
| VAV | Регулируемое соотношение давлений; предусмотрено подключение давления камеры сгорания. |
| VAH / VRH | Регулирование соотношения расходов; требуется согласование с измерительными и регулирующими элементами. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74924980 | Комплект соединительных уплотнений VCx 3 | Для соединения сдвоенного блока размера 3: один сдвоенный уплотнительный блок и одна удерживающая рамка. Состав отличается от комплекта VAx. |
FAQ по выбору и эксплуатации
Можно ли заменить VAG на VAD того же размера?
Совпадение размера не сохраняет принцип работы: VAG следует давлению воздуха, VAD поддерживает постоянное выходное давление. Требуется согласование всей системы регулирования.
Входит ли дроссельная вставка в любой вариант поставки?
Наличие и размер вставки проверяют по составу узла и DN. Для отдельных комбинаций VAx с последующим VAS инструкция требует другую вставку.

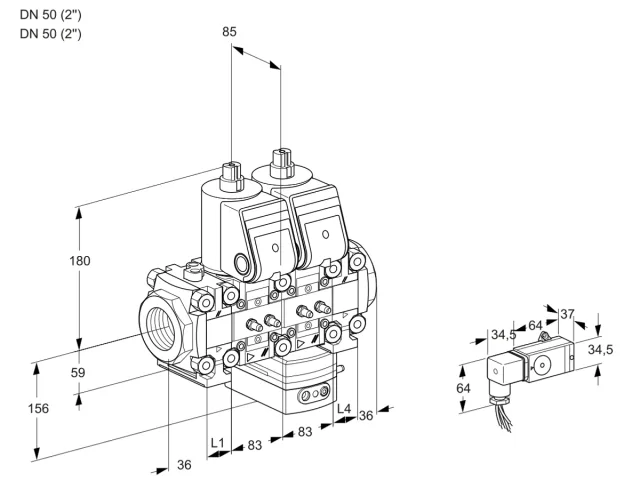

Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU) — стр. 2, 3, 4, 5, 14.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VCH 3T50N/50N05FNHAVQR/MMMM/PP-3: техническое описание
Kromschroder VCH 3T50N/50N05FNHAVQR/MMMM/PP-3 — регулятор расхода с двумя электромагнитными клапанами. Узел содержит две электромагнитно управляемые ступени в одном газовом тракте и обеспечивает предусмотренную проектом последовательность отсечения. Дополнительные регуляторы или байпас учитываются только при наличии в коде исполнения.
Газовый тракт конкретной сборки характеризуют: размер исполнения — 3; вход — DN 50 (2″); выход — DN 50 (2″); максимальное входное давление pᵤ — Максимальное входное давление pu: 500 мбар (7 psig). Входная и выходная части должны совпадать с компоновкой рампы.
Функциональный состав и электропривод: состав — 88033962, 88026978, 88033963, 88033317; модуль 1 — 1-й клапан: быстрое открытие, быстрое закрытие; модуль 3 — клапан точной регулировки; напряжение питания — 120 В AC, 50/60 Гц. Порядок открытия и состав модулей являются частью точного варианта клапана.
Для замены сверяют оба клапанных модуля, направление потока, вход и выход, давление, напряжение, характер открытия и все установленные принадлежности.
Для заказа и проверки исполнения используют восьмизначный артикул 88106965 и полное обозначение VCH 3T50N/50N05FNHAVQR/MMMM/PP-3. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VCH 3T50N/50N05FNHAVQR/MMMM/PP-3
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VCH | Тип | Регулятор расхода с двумя электромагнитными клапанами |
| 3 | Размер | 3 |
| T | Сертификация | Исполнение T |
| 50 | Вход | DN 50 (2'') |
| N | Присоединение входного трубопровода | Внутренняя резьба NPT |
| 50 | Выход | DN 50 (2'') |
| N | Присоединение выходного трубопровода | Внутренняя резьба NPT |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| F | Модуль 0 | Фильтрующий модуль |
| N | Модуль 1 | 1-й клапан: быстрое открытие, быстрое закрытие |
| VMV | Модуль 3 | Клапан точной регулировки |
| Q | Напряжение питания | 120 В AC, 50/60 Гц |
| R | Расход | Слева направо |
| MM | Принадлежности 1-го клапана со стороны обзора | 2 точки измерения давления |
| MM | Принадлежности 2-го клапана со стороны обзора | 2 точки измерения давления |
| PP | Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| 3 | Принадлежности 2-го клапана с тыльной стороны | Реле давления DG 110VC |
| A | Контрольная точка реле давления на 2-м клапане, тыльная сторона | Выходное давление |
| M | Принадлежности сверху клапана точной регулировки | точки измерения давления |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности 1-го клапана со стороны обзора | 2 точки измерения давления |
| Принадлежности 2-го клапана со стороны обзора | 2 точки измерения давления |
| Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| Принадлежности 2-го клапана с тыльной стороны | Реле давления DG 110VC |
| Принадлежности сверху клапана точной регулировки | точки измерения давления |
| Состав | 88033962, 88026978, 88033963, 88033317 |
Характеристики
- Наименование
- Kromschroder VCH 3T50N/50N05FNHAVQR/MMMM/PP-3 — двойной электромагнитный газовый клапан — 88106965
- Артикул на сайте
- 88106965
- Артикул производителя
- 88106965
- Серия
- VCH
- Тип
- Регулятор расхода с двумя электромагнитными клапанами
- Размер
- 3
- Сертификация
- Исполнение T
- Вход
- DN 50 (2'')
- Присоединение входного трубопровода
- Внутренняя резьба NPT
- Выход
- DN 50 (2'')
- Присоединение выходного трубопровода
- Внутренняя резьба NPT
- Входное давление
- Максимальное входное давление pu: 500 mbar (7 psig)
- Модуль 0
- Фильтрующий модуль
- Модуль 1
- 1-й клапан: быстрое открытие, быстрое закрытие
- Модуль 3
- Клапан точной регулировки
- Напряжение питания
- 120 В AC, 50/60 Гц
- Расход
- Слева направо
- Принадлежности 1-го клапана со стороны обзора
- 2 точки измерения давления
- Принадлежности 2-го клапана со стороны обзора
- 2 точки измерения давления
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности 2-го клапана с тыльной стороны
- Реле давления DG 110VC
- Контрольная точка реле давления на 2-м клапане, тыльная сторона
- Выходное давление
- Принадлежности сверху клапана точной регулировки
- точки измерения давления
- Состав
- 88033962, 88026978, 88033963, 88033317
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VCH 3T50N/50N05FNHAVQR/MMMM/PP-388106965 | VCH 3T50N/50N05FLHAVQR/MMMM/PP-388106968 | VCH 3T50N/50N05FNHAVQR/MMMM/PP-388106966 |
|---|---|---|---|
| Модуль 1 | 1-й клапан: быстрое открытие, быстрое закрытие | 1-й клапан: медленное открытие, быстрое закрытие | 1-й клапан: быстрое открытие, быстрое закрытие |
| Принадлежности сверху клапана точной регулировки | точки измерения давления | Не подтверждено | Не подтверждено |
| Состав | 88033962, 88026978, 88033963, 88033317 | 88033962, 88033966, 88033963, 88033964 | 88033962, 88026978, 88033963, 88033964 |
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
