Kromschroder VCH 1T20N/15N05NHAVQGR/MMMM/PPBS — двойной электромагнитный газовый клапан — 88105163
VCH 1T20N/15N05NHAVQGR/MMMM/PPBS · артикул 88105163. Сдвоенное многофункциональное устройство: запорный клапан VAS и регулирующий узел VAH. Поддерживает расход газа пропорционально расходу воздуха.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88105163
- Серия
- VCH
- Тип
- Регулятор расхода с двумя электромагнитными клапанами
- Размер
- 1
- Сертификация
- Исполнение T
- Вход
- DN 20 (3/4'')
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VCH 1T20N/15N05NHAVQGR/MMMM/PPBS — двойной электромагнитный газовый клапан — 88105163
VCH 1T20N/15N05NHAVQGR/MMMM/PPBS · артикул 88105163. Сдвоенное многофункциональное устройство: запорный клапан VAS и регулирующий узел VAH. Поддерживает расход газа пропорционально расходу воздуха.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Регулятор расхода с двумя электромагнитными клапанами |
| Размер | 1 |
| Сертификация | Исполнение T |
| Вход | DN 20 (3/4'') |
| Присоединение входного трубопровода | Внутренняя резьба NPT |
| Выход | DN 15 (1/2'') |
| Присоединение выходного трубопровода | Внутренняя резьба NPT |
| Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| Модуль 1 | 1-й клапан: быстрое открытие, быстрое закрытие |
| Модуль 3 | Клапан точной регулировки |
| Напряжение питания | 120 В AC, 50/60 Гц |
| Обратная связь | Сигнализатор закрытого положения для 24 V и визуальный указатель положения |
| Расход | Слева направо |
| Клеммные коробки | Электрическое подключение выполнено |
| Принадлежности 1-го клапана со стороны обзора | 2 точки измерения давления |
| Принадлежности 2-го клапана со стороны обзора | 2 точки измерения давления |
| Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| Принадлежности 2-го клапана с тыльной стороны | Байпасный клапан VAS 1 |
| Байпасное отверстие | 10 мм |
| Байпасный клапан | Глухой фланец на выходе |
| Датчик закрытого положения байпасного клапана | Сигнализатор закрытого положения для 24 V и визуальный указатель положения |
| Состав | 88032575, 88032574, 88024358, 88032576 |
Применение и подбор
Подбор начинают с требуемого закона регулирования. Регулятор постоянного давления, соотношения давлений и соотношения расходов решают разные задачи.
Проверьте расход и давления во всём диапазоне мощности, импульсные линии, присоединения и фактическое исполнение запорной части. Уставка и настройка смеси не определяются одним обозначением серии.
Монтаж и ввод в работу
Импульсные подключения газа, воздуха и камеры сгорания имеют разные функции; подключение выполняют по схеме конкретного регулятора. Нельзя переносить схему с другой разновидности VAx.
Для VAV предусмотрено вертикальное положение привода. Условия установки VAD/VAG/VAH/VRH и минимального давления при плавном регулировании проверяют в разделе монтажа. Между VAH/VRH и VMV запрещено устанавливать VAS в качестве второго клапана безопасности.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAD | Постоянное давление на выходе. |
| VAG | Соотношение давлений газ/воздух 1:1. |
| VAV | Регулируемое соотношение давлений; предусмотрено подключение давления камеры сгорания. |
| VAH / VRH | Регулирование соотношения расходов; требуется согласование с измерительными и регулирующими элементами. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74924978 | Комплект соединительных уплотнений VCx 1 | Для соединения сдвоенного блока размера 1: один сдвоенный уплотнительный блок и одна удерживающая рамка. Состав отличается от комплекта VAx. |
FAQ по выбору и эксплуатации
Можно ли заменить VAG на VAD того же размера?
Совпадение размера не сохраняет принцип работы: VAG следует давлению воздуха, VAD поддерживает постоянное выходное давление. Требуется согласование всей системы регулирования.
Входит ли дроссельная вставка в любой вариант поставки?
Наличие и размер вставки проверяют по составу узла и DN. Для отдельных комбинаций VAx с последующим VAS инструкция требует другую вставку.

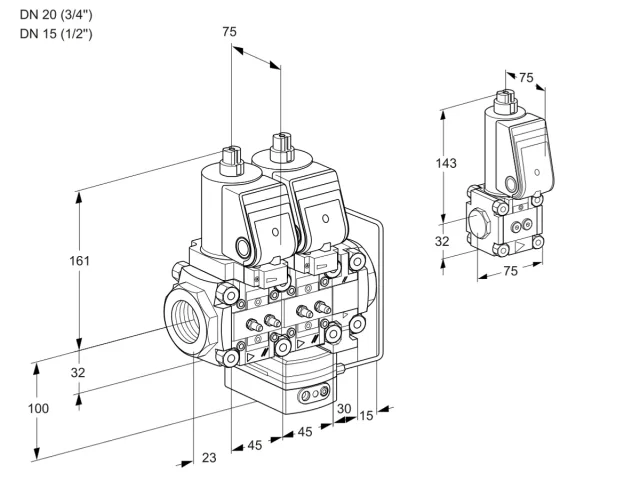

Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU) — стр. 2, 3, 4, 5, 14.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VCH 1T20N/15N05NHAVQGR/MMMM/PPBS: техническое описание
Kromschroder VCH 1T20N/15N05NHAVQGR/MMMM/PPBS — регулятор расхода с двумя электромагнитными клапанами. Узел содержит две электромагнитно управляемые ступени в одном газовом тракте и обеспечивает предусмотренную проектом последовательность отсечения. Дополнительные регуляторы или байпас учитываются только при наличии в коде исполнения.
Газовый тракт конкретной сборки характеризуют: размер исполнения — 1; вход — DN 20 (3/4″); выход — DN 15 (1/2″); максимальное входное давление pᵤ — Максимальное входное давление pu: 500 мбар (7 psig). Входная и выходная части должны совпадать с компоновкой рампы.
Функциональный состав и электропривод: состав — 88032575, 88032574, 88024358, 88032576; модуль 1 — 1-й клапан: быстрое открытие, быстрое закрытие; модуль 3 — клапан точной регулировки; напряжение питания — 120 В AC, 50/60 Гц; байпасный клапан — глухой фланец на выходе. Порядок открытия и состав модулей являются частью точного варианта клапана.
Для замены сверяют оба клапанных модуля, направление потока, вход и выход, давление, напряжение, характер открытия и все установленные принадлежности.
Для заказа и проверки исполнения используют восьмизначный артикул 88105163 и полное обозначение VCH 1T20N/15N05NHAVQGR/MMMM/PPBS. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VCH 1T20N/15N05NHAVQGR/MMMM/PPBS
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VCH | Тип | Регулятор расхода с двумя электромагнитными клапанами |
| 1 | Размер | 1 |
| T | Сертификация | Исполнение T |
| 20 | Вход | DN 20 (3/4'') |
| N | Присоединение входного трубопровода | Внутренняя резьба NPT |
| 15 | Выход | DN 15 (1/2'') |
| N | Присоединение выходного трубопровода | Внутренняя резьба NPT |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| N | Модуль 1 | 1-й клапан: быстрое открытие, быстрое закрытие |
| VMV | Модуль 3 | Клапан точной регулировки |
| Q | Напряжение питания | 120 В AC, 50/60 Гц |
| G | Обратная связь | Сигнализатор закрытого положения для 24 V и визуальный указатель положения |
| R | Расход | Слева направо |
| X | Клеммные коробки | Электрическое подключение выполнено |
| MM | Принадлежности 1-го клапана со стороны обзора | 2 точки измерения давления |
| MM | Принадлежности 2-го клапана со стороны обзора | 2 точки измерения давления |
| PP | Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| BS | Принадлежности 2-го клапана с тыльной стороны | Байпасный клапан VAS 1 |
| 10 | Байпасное отверстие | 10 мм |
| -0 | Байпасный клапан | Глухой фланец на выходе |
| G | Датчик закрытого положения байпасного клапана | Сигнализатор закрытого положения для 24 V и визуальный указатель положения |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности 1-го клапана со стороны обзора | 2 точки измерения давления |
| Принадлежности 2-го клапана со стороны обзора | 2 точки измерения давления |
| Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| Принадлежности 2-го клапана с тыльной стороны | Байпасный клапан VAS 1 |
| Состав | 88032575, 88032574, 88024358, 88032576 |
Характеристики
- Наименование
- Kromschroder VCH 1T20N/15N05NHAVQGR/MMMM/PPBS — двойной электромагнитный газовый клапан — 88105163
- Артикул на сайте
- 88105163
- Артикул производителя
- 88105163
- Серия
- VCH
- Тип
- Регулятор расхода с двумя электромагнитными клапанами
- Размер
- 1
- Сертификация
- Исполнение T
- Вход
- DN 20 (3/4'')
- Присоединение входного трубопровода
- Внутренняя резьба NPT
- Выход
- DN 15 (1/2'')
- Присоединение выходного трубопровода
- Внутренняя резьба NPT
- Входное давление
- Максимальное входное давление pu: 500 mbar (7 psig)
- Модуль 1
- 1-й клапан: быстрое открытие, быстрое закрытие
- Модуль 3
- Клапан точной регулировки
- Напряжение питания
- 120 В AC, 50/60 Гц
- Обратная связь
- Сигнализатор закрытого положения для 24 V и визуальный указатель положения
- Расход
- Слева направо
- Клеммные коробки
- Электрическое подключение выполнено
- Принадлежности 1-го клапана со стороны обзора
- 2 точки измерения давления
- Принадлежности 2-го клапана со стороны обзора
- 2 точки измерения давления
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности 2-го клапана с тыльной стороны
- Байпасный клапан VAS 1
- Байпасное отверстие
- 10 мм
- Байпасный клапан
- Глухой фланец на выходе
- Датчик закрытого положения байпасного клапана
- Сигнализатор закрытого положения для 24 V и визуальный указатель положения
- Состав
- 88032575, 88032574, 88024358, 88032576
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VCH 1T20N/15N05NHAVQGR/MMMM/PPBS88105163 | VCH 1T15N/15N05NHAVWR/PPPP/PPPP88107090 | VCH 1T20N/15N05NHAVQGR/PPMM/PPBS88105162 |
|---|---|---|---|
| Вход | DN 20 (3/4'') | DN 15 (1/2'') | DN 20 (3/4'') |
| Напряжение питания | 120 В AC, 50/60 Гц | 230 В AC, 50/60 Гц | 120 В AC, 50/60 Гц |
| Обратная связь | Сигнализатор закрытого положения для 24 V и визуальный указатель положения | Не подтверждено | Сигнализатор закрытого положения для 24 V и визуальный указатель положения |
| Клеммные коробки | Электрическое подключение выполнено | Не подтверждено | Электрическое подключение выполнено |
| Принадлежности 1-го клапана со стороны обзора | 2 точки измерения давления | 2 резьбовые заглушки | 2 резьбовые заглушки |
| Принадлежности 2-го клапана со стороны обзора | 2 точки измерения давления | 2 резьбовые заглушки | 2 точки измерения давления |
| Принадлежности 2-го клапана с тыльной стороны | Байпасный клапан VAS 1 | 2 резьбовые заглушки | Байпасный клапан VAS 1 |
| Байпасное отверстие | 10 мм | Не подтверждено | 10 мм |
| Байпасный клапан | Глухой фланец на выходе | Не подтверждено | Глухой фланец на выходе |
| Датчик закрытого положения байпасного клапана | Сигнализатор закрытого положения для 24 V и визуальный указатель положения | Не подтверждено | Не подтверждено |
| Состав | 88032575, 88032574, 88024358, 88032576 | 88020627, 88027409, 88024358 | 88029282, 88032574, 88024358, 88005311 |
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
