Kromschroder VCD 1E25R/25R05FD-100NQR/PP-4/2-ZY — двойной электромагнитный газовый клапан — 88105114
VCD 1E25R/25R05FD-100NQR/PP-4/2-ZY · артикул 88105114. Сдвоенное многофункциональное устройство: запорный клапан VAS и регулирующий узел VAD. Поддерживает заданное постоянное давление газа на выходе.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88105114
- Серия
- VCD
- Тип
- Регулятор давления с двумя электромагнитными клапанами
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- DN 25 (1'')
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VCD 1E25R/25R05FD-100NQR/PP-4/2-ZY — двойной электромагнитный газовый клапан — 88105114
VCD 1E25R/25R05FD-100NQR/PP-4/2-ZY · артикул 88105114. Сдвоенное многофункциональное устройство: запорный клапан VAS и регулирующий узел VAD. Поддерживает заданное постоянное давление газа на выходе.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Регулятор давления с двумя электромагнитными клапанами |
| Размер | 1 |
| Сертификация | Сертифицировано в EU |
| Вход | DN 25 (1'') |
| Присоединение входного трубопровода | Внутренняя резьба Rp |
| Выход | DN 25 (1'') |
| Присоединение выходного трубопровода | Внутренняя резьба Rp |
| Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| Модуль 0 | Фильтрующий модуль |
| Модуль 1 | 1-й клапан с регулятором давления, выходное давление: 35-100 mbar |
| Модуль 2 | 2-й клапан: быстрое открытие и быстрое закрытие |
| Напряжение питания | 120 В AC, 50/60 Гц |
| Расход | Слева направо |
| Клеммные коробки | Электрическое подключение выполнено |
| Электрическое подключение 1-го клапана | Кабельный ввод M20 |
| Материал подключения | Установлено |
| Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| Принадлежности 2-го клапана со стороны обзора | Реле давления DG 300VC |
| Контрольная точка реле давления на 2-м клапане, сторона обзора | Выходное давление |
| Принадлежности 1-го клапана с тыльной стороны | Реле давления DG 40VC |
| Контрольная точка реле давления на 1-м клапане, тыльная сторона | Входное давление |
| Состав | 88012988, 88032536, 88032537 |
Применение и подбор
Подбор начинают с требуемого закона регулирования. Регулятор постоянного давления, соотношения давлений и соотношения расходов решают разные задачи.
Проверьте расход и давления во всём диапазоне мощности, импульсные линии, присоединения и фактическое исполнение запорной части. Уставка и настройка смеси не определяются одним обозначением серии.
Монтаж и ввод в работу
Импульсные подключения газа, воздуха и камеры сгорания имеют разные функции; подключение выполняют по схеме конкретного регулятора. Нельзя переносить схему с другой разновидности VAx.
Для VAV предусмотрено вертикальное положение привода. Условия установки VAD/VAG/VAH/VRH и минимального давления при плавном регулировании проверяют в разделе монтажа. Между VAH/VRH и VMV запрещено устанавливать VAS в качестве второго клапана безопасности.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAD | Постоянное давление на выходе. |
| VAG | Соотношение давлений газ/воздух 1:1. |
| VAV | Регулируемое соотношение давлений; предусмотрено подключение давления камеры сгорания. |
| VAH / VRH | Регулирование соотношения расходов; требуется согласование с измерительными и регулирующими элементами. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74924978 | Комплект соединительных уплотнений VCx 1 | Для соединения сдвоенного блока размера 1: один сдвоенный уплотнительный блок и одна удерживающая рамка. Состав отличается от комплекта VAx. |
FAQ по выбору и эксплуатации
Можно ли заменить VAG на VAD того же размера?
Совпадение размера не сохраняет принцип работы: VAG следует давлению воздуха, VAD поддерживает постоянное выходное давление. Требуется согласование всей системы регулирования.
Входит ли дроссельная вставка в любой вариант поставки?
Наличие и размер вставки проверяют по составу узла и DN. Для отдельных комбинаций VAx с последующим VAS инструкция требует другую вставку.
Документация и чертежи серии

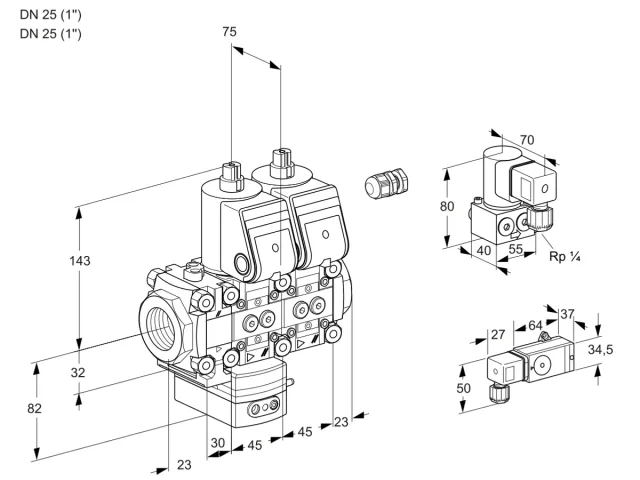

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU) — стр. 2, 3, 4, 5, 14.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VCD 1E25R/25R05FD-100NQR/PP-4/2-ZY: техническое описание
Kromschroder VCD 1E25R/25R05FD-100NQR/PP-4/2-ZY — регулятор давления с двумя электромагнитными клапанами. Узел содержит две электромагнитно управляемые ступени в одном газовом тракте и обеспечивает предусмотренную проектом последовательность отсечения. Дополнительные регуляторы или байпас учитываются только при наличии в коде исполнения.
Газовый тракт конкретной сборки характеризуют: размер исполнения — 1; вход — DN 25 (1″); выход — DN 25 (1″); максимальное входное давление pᵤ — Максимальное входное давление pu: 500 мбар (7 psig). Входная и выходная части должны совпадать с компоновкой рампы.
Функциональный состав и электропривод: состав — 88012988, 88032536, 88032537; модуль 1 — 1-й клапан с регулятором давления, выходное давление: 35–100 мбар; напряжение питания — 120 В AC, 50/60 Гц. Порядок открытия и состав модулей являются частью точного варианта клапана.
Для замены сверяют оба клапанных модуля, направление потока, вход и выход, давление, напряжение, характер открытия и все установленные принадлежности.
Для заказа и проверки исполнения используют восьмизначный артикул 88105114 и полное обозначение VCD 1E25R/25R05FD-100NQR/PP-4/2-ZY. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VCD 1E25R/25R05FD-100NQR/PP-4/2-ZY
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VCD | Тип | Регулятор давления с двумя электромагнитными клапанами |
| 1 | Размер | 1 |
| E | Сертификация | Сертифицировано в EU |
| 25 | Вход | DN 25 (1'') |
| R | Присоединение входного трубопровода | Внутренняя резьба Rp |
| 25 | Выход | DN 25 (1'') |
| R | Присоединение выходного трубопровода | Внутренняя резьба Rp |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| F | Модуль 0 | Фильтрующий модуль |
| D-100 | Модуль 1 | 1-й клапан с регулятором давления, выходное давление: 35-100 mbar |
| N | Модуль 2 | 2-й клапан: быстрое открытие и быстрое закрытие |
| Q | Напряжение питания | 120 В AC, 50/60 Гц |
| R | Расход | Слева направо |
| X | Клеммные коробки | Электрическое подключение выполнено |
| 3 | Электрическое подключение 1-го клапана | Кабельный ввод M20 |
| X | Материал подключения | Установлено |
| PP | Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| 4 | Принадлежности 2-го клапана со стороны обзора | Реле давления DG 300VC |
| A | Контрольная точка реле давления на 2-м клапане, сторона обзора | Выходное давление |
| 2 | Принадлежности 1-го клапана с тыльной стороны | Реле давления DG 40VC |
| E | Контрольная точка реле давления на 1-м клапане, тыльная сторона | Входное давление |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| Принадлежности 2-го клапана со стороны обзора | Реле давления DG 300VC |
| Принадлежности 1-го клапана с тыльной стороны | Реле давления DG 40VC |
| Состав | 88012988, 88032536, 88032537 |
Характеристики
- Наименование
- Kromschroder VCD 1E25R/25R05FD-100NQR/PP-4/2-ZY — двойной электромагнитный газовый клапан — 88105114
- Артикул на сайте
- 88105114
- Артикул производителя
- 88105114
- Серия
- VCD
- Тип
- Регулятор давления с двумя электромагнитными клапанами
- Размер
- 1
- Сертификация
- Сертифицировано в EU
- Вход
- DN 25 (1'')
- Присоединение входного трубопровода
- Внутренняя резьба Rp
- Выход
- DN 25 (1'')
- Присоединение выходного трубопровода
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 500 mbar (7 psig)
- Модуль 0
- Фильтрующий модуль
- Модуль 1
- 1-й клапан с регулятором давления, выходное давление: 35-100 mbar
- Модуль 2
- 2-й клапан: быстрое открытие и быстрое закрытие
- Напряжение питания
- 120 В AC, 50/60 Гц
- Расход
- Слева направо
- Клеммные коробки
- Электрическое подключение выполнено
- Электрическое подключение 1-го клапана
- Кабельный ввод M20
- Материал подключения
- Установлено
- Принадлежности 1-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 2-го клапана со стороны обзора
- Реле давления DG 300VC
- Контрольная точка реле давления на 2-м клапане, сторона обзора
- Выходное давление
- Принадлежности 1-го клапана с тыльной стороны
- Реле давления DG 40VC
- Контрольная точка реле давления на 1-м клапане, тыльная сторона
- Входное давление
- Состав
- 88012988, 88032536, 88032537
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VCD 1E25R/25R05FD-100NQR/PP-4/2-ZY88105114 | VCD 1E25R/25R05FD-100NO14WR/PPPP/PPBY88102695 | VCD 1E25R/25R05FD-100NWR/-2PP/PPPP88104590 |
|---|---|---|---|
| Напряжение питания | 120 В AC, 50/60 Гц | 230 В AC, 50/60 Гц | 230 В AC, 50/60 Гц |
| Электрическое подключение 1-го клапана | Кабельный ввод M20 | Кабельный ввод M20 | Штекер для 2 клапанов с ответной частью |
| Материал подключения | Установлено | В комплекте поставки | Установлено |
| Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки | 2 резьбовые заглушки | Реле давления DG 40VC |
| Принадлежности 2-го клапана со стороны обзора | Реле давления DG 300VC | 2 резьбовые заглушки | 2 резьбовые заглушки |
| Контрольная точка реле давления на 2-м клапане, сторона обзора | Выходное давление | Не подтверждено | Не подтверждено |
| Принадлежности 1-го клапана с тыльной стороны | Реле давления DG 40VC | 2 резьбовые заглушки | 2 резьбовые заглушки |
| Контрольная точка реле давления на 1-м клапане, тыльная сторона | Входное давление | Не подтверждено | Не подтверждено |
| Состав | 88012988, 88032536, 88032537 | 88012988, 88030537, 88019757, 88020249 | 88012988, 88032110, 88000155 |
| Модуль 3 | Не подтверждено | Диаметр измерительного отверстия: 14 мм | Не подтверждено |
| Контрольная точка реле давления на 1-м клапане, сторона обзора | Не подтверждено | Не подтверждено | Выходное давление |
| Принадлежности 2-го клапана с тыльной стороны | Не подтверждено | Не подтверждено | 2 резьбовые заглушки |
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
