Kromschroder VCV 3E50R/50R05LVKWR/PPPP/PPBS — двойной электромагнитный газовый клапан — 88104271
VCV 3E50R/50R05LVKWR/PPPP/PPBS · артикул 88104271. Сдвоенное многофункциональное устройство: запорный клапан VAS и регулирующий узел VAV. Поддерживает настраиваемое соотношение давлений газа и воздуха.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88104271
- Серия
- VCV
- Размер
- 3
- Сертификация
- Сертифицировано в EU
- Вход
- DN 50 (2'')
- Присоединение входного трубопровода
- Внутренняя резьба Rp
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VCV 3E50R/50R05LVKWR/PPPP/PPBS — двойной электромагнитный газовый клапан — 88104271
VCV 3E50R/50R05LVKWR/PPPP/PPBS · артикул 88104271. Сдвоенное многофункциональное устройство: запорный клапан VAS и регулирующий узел VAV. Поддерживает настраиваемое соотношение давлений газа и воздуха.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Размер | 3 |
| Сертификация | Сертифицировано в EU |
| Вход | DN 50 (2'') |
| Присоединение входного трубопровода | Внутренняя резьба Rp |
| Выход | DN 50 (2'') |
| Присоединение выходного трубопровода | Внутренняя резьба Rp |
| Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| Модуль 1 | 1-й клапан: медленное открытие, быстрое закрытие |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Расход | Слева направо |
| Клеммные коробки | Электрическое подключение выполнено |
| Электрическое подключение 1-го клапана | Штекер для 2 клапанов с ответной частью |
| Материал подключения | Установлено |
| Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| Принадлежности 2-го клапана со стороны обзора | 2 резьбовые заглушки |
| Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| Принадлежности 2-го клапана с тыльной стороны | Байпасный клапан VAS 1 |
| Байпасное отверстие | 10 мм |
| Байпасный клапан | Глухой фланец на выходе |
| Состав | 88031825, 88031826, 88001386 |
Применение и подбор
Подбор начинают с требуемого закона регулирования. Регулятор постоянного давления, соотношения давлений и соотношения расходов решают разные задачи.
Проверьте расход и давления во всём диапазоне мощности, импульсные линии, присоединения и фактическое исполнение запорной части. Уставка и настройка смеси не определяются одним обозначением серии.
Монтаж и ввод в работу
Импульсные подключения газа, воздуха и камеры сгорания имеют разные функции; подключение выполняют по схеме конкретного регулятора. Нельзя переносить схему с другой разновидности VAx.
Для VAV предусмотрено вертикальное положение привода. Условия установки VAD/VAG/VAH/VRH и минимального давления при плавном регулировании проверяют в разделе монтажа. Между VAH/VRH и VMV запрещено устанавливать VAS в качестве второго клапана безопасности.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAD | Постоянное давление на выходе. |
| VAG | Соотношение давлений газ/воздух 1:1. |
| VAV | Регулируемое соотношение давлений; предусмотрено подключение давления камеры сгорания. |
| VAH / VRH | Регулирование соотношения расходов; требуется согласование с измерительными и регулирующими элементами. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74924980 | Комплект соединительных уплотнений VCx 3 | Для соединения сдвоенного блока размера 3: один сдвоенный уплотнительный блок и одна удерживающая рамка. Состав отличается от комплекта VAx. |
FAQ по выбору и эксплуатации
Можно ли заменить VAG на VAD того же размера?
Совпадение размера не сохраняет принцип работы: VAG следует давлению воздуха, VAD поддерживает постоянное выходное давление. Требуется согласование всей системы регулирования.
Входит ли дроссельная вставка в любой вариант поставки?
Наличие и размер вставки проверяют по составу узла и DN. Для отдельных комбинаций VAx с последующим VAS инструкция требует другую вставку.

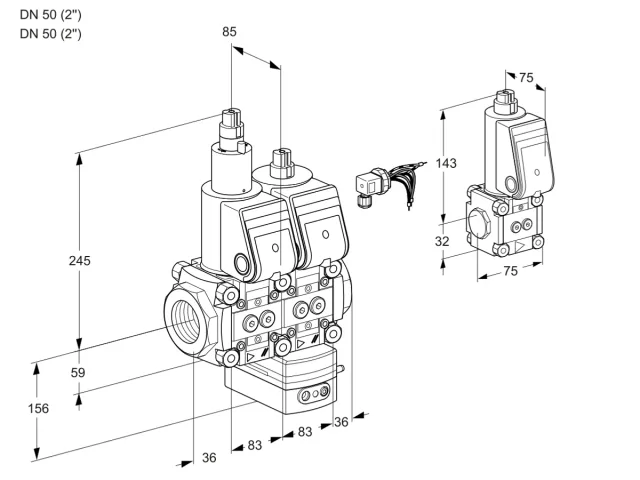

Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU) — стр. 2, 3, 4, 5, 14.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
VCV 3E50R/50R05LVKWR/PPPP/PPBS — исполнение оборудования Kromschroder. Артикул производителя: 88104271.
Применение
Узел содержит две электромагнитно управляемые ступени в одном газовом тракте и обеспечивает предусмотренную проектом последовательность отсечения. Дополнительные регуляторы или байпас учитываются только при наличии в коде исполнения.
Расшифровка обозначения VCV 3E50R/50R05LVKWR/PPPP/PPBS
| Код в обозначении | Параметр | Значение |
|---|---|---|
| 3 | Размер | 3 |
| E | Сертификация | Сертифицировано в EU |
| 50 | Вход | DN 50 (2'') |
| R | Присоединение входного трубопровода | Внутренняя резьба Rp |
| 50 | Выход | DN 50 (2'') |
| R | Присоединение выходного трубопровода | Внутренняя резьба Rp |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| L | Модуль 1 | 1-й клапан: медленное открытие, быстрое закрытие |
| W | Напряжение питания | 230 В AC, 50/60 Гц |
| R | Расход | Слева направо |
| X | Клеммные коробки | Электрическое подключение выполнено |
| 4 | Электрическое подключение 1-го клапана | Штекер для 2 клапанов с ответной частью |
| X | Материал подключения | Установлено |
| PP | Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| PP | Принадлежности 2-го клапана со стороны обзора | 2 резьбовые заглушки |
| PP | Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| BS | Принадлежности 2-го клапана с тыльной стороны | Байпасный клапан VAS 1 |
| 10 | Байпасное отверстие | 10 мм |
| -0 | Байпасный клапан | Глухой фланец на выходе |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| Принадлежности 2-го клапана со стороны обзора | 2 резьбовые заглушки |
| Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| Принадлежности 2-го клапана с тыльной стороны | Байпасный клапан VAS 1 |
| Состав | 88031825, 88031826, 88001386 |
Характеристики
- Наименование
- Kromschroder VCV 3E50R/50R05LVKWR/PPPP/PPBS — двойной электромагнитный газовый клапан — 88104271
- Артикул на сайте
- 88104271
- Артикул производителя
- 88104271
- Серия
- VCV
- Размер
- 3
- Сертификация
- Сертифицировано в EU
- Вход
- DN 50 (2'')
- Присоединение входного трубопровода
- Внутренняя резьба Rp
- Выход
- DN 50 (2'')
- Присоединение выходного трубопровода
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 500 mbar (7 psig)
- Модуль 1
- 1-й клапан: медленное открытие, быстрое закрытие
- Напряжение питания
- 230 В AC, 50/60 Гц
- Расход
- Слева направо
- Клеммные коробки
- Электрическое подключение выполнено
- Электрическое подключение 1-го клапана
- Штекер для 2 клапанов с ответной частью
- Материал подключения
- Установлено
- Принадлежности 1-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 2-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности 2-го клапана с тыльной стороны
- Байпасный клапан VAS 1
- Байпасное отверстие
- 10 мм
- Байпасный клапан
- Глухой фланец на выходе
- Состав
- 88031825, 88031826, 88001386
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VCV 3E50R/50R05LVKWR/PPPP/PPBS88104271 | VCV 3E50F/50F05NVKWSR3/PPPP/PPPP88103211 | VCV 3E50R/50R05NVKQR/PPPP/PPPP88100393 |
|---|---|---|---|
| Присоединение входного трубопровода | Внутренняя резьба Rp | Фланец по ISO 7005 | Внутренняя резьба Rp |
| Присоединение выходного трубопровода | Внутренняя резьба Rp | Фланец по ISO 7005 | Внутренняя резьба Rp |
| Модуль 1 | 1-й клапан: медленное открытие, быстрое закрытие | 1-й клапан: быстрое открытие, быстрое закрытие | 1-й клапан: быстрое открытие, быстрое закрытие |
| Напряжение питания | 230 В AC, 50/60 Гц | 230 В AC, 50/60 Гц | 120 В AC, 50/60 Гц |
| Клеммные коробки | Электрическое подключение выполнено | Электрическое подключение выполнено | Не подтверждено |
| Электрическое подключение 1-го клапана | Штекер для 2 клапанов с ответной частью | Кабельный ввод M20 | Не подтверждено |
| Материал подключения | Установлено | В комплекте поставки | Не подтверждено |
| Принадлежности 2-го клапана с тыльной стороны | Байпасный клапан VAS 1 | 2 резьбовые заглушки | 2 резьбовые заглушки |
| Байпасное отверстие | 10 мм | Не подтверждено | Не подтверждено |
| Байпасный клапан | Глухой фланец на выходе | Не подтверждено | Не подтверждено |
| Состав | 88031825, 88031826, 88001386 | 88030237, 88030926 | 88029027, 88029530 |
| Обратная связь | Не подтверждено | Сигнализатор закрытого положения и визуальный указатель положения | Не подтверждено |
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
