Kromschroder VCD 3E50R/50R05LD-50WL/PP2-/4--3 — двойной электромагнитный газовый клапан — 88103517
VCD 3E50R/50R05LD-50WL/PP2-/4--3 · артикул 88103517. Сдвоенное многофункциональное устройство: запорный клапан VAS и регулирующий узел VAD. Поддерживает заданное постоянное давление газа на выходе.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88103517
- Серия
- VCD
- Тип
- Регулятор давления с двумя электромагнитными клапанами
- Размер
- 3
- Сертификация
- Сертифицировано в EU
- Вход
- DN 50 (2'')
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VCD 3E50R/50R05LD-50WL/PP2-/4--3 — двойной электромагнитный газовый клапан — 88103517
VCD 3E50R/50R05LD-50WL/PP2-/4--3 · артикул 88103517. Сдвоенное многофункциональное устройство: запорный клапан VAS и регулирующий узел VAD. Поддерживает заданное постоянное давление газа на выходе.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Регулятор давления с двумя электромагнитными клапанами |
| Размер | 3 |
| Сертификация | Сертифицировано в EU |
| Вход | DN 50 (2'') |
| Присоединение входного трубопровода | Внутренняя резьба Rp |
| Выход | DN 50 (2'') |
| Присоединение выходного трубопровода | Внутренняя резьба Rp |
| Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| Модуль 1 | 1-й клапан: медленное открытие, быстрое закрытие |
| Модуль 2 | 2-й клапан с регулятором давления; выходное давление: 20-50 mbar |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Расход | Справа налево |
| Клеммные коробки | Электрическое подключение выполнено |
| Электрическое подключение 1-го клапана | Кабельный ввод M20 |
| Материал подключения | Установлено |
| Принадлежности 1-го клапана со стороны обзора | Реле давления DG 300VC |
| Контрольная точка реле давления на 1-м клапане, сторона обзора | Входное давление |
| Принадлежности 2-го клапана со стороны обзора | Реле давления DG 110VC |
| Контрольная точка реле давления на 2-м клапане, сторона обзора | Выходное давление |
| Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| Принадлежности 2-го клапана с тыльной стороны | Реле давления DG 40VC |
| Контрольная точка реле давления на 2-м клапане, тыльная сторона | Входное давление |
| Состав | 88031161, 88031162 |
Применение и подбор
Подбор начинают с требуемого закона регулирования. Регулятор постоянного давления, соотношения давлений и соотношения расходов решают разные задачи.
Проверьте расход и давления во всём диапазоне мощности, импульсные линии, присоединения и фактическое исполнение запорной части. Уставка и настройка смеси не определяются одним обозначением серии.
Монтаж и ввод в работу
Импульсные подключения газа, воздуха и камеры сгорания имеют разные функции; подключение выполняют по схеме конкретного регулятора. Нельзя переносить схему с другой разновидности VAx.
Для VAV предусмотрено вертикальное положение привода. Условия установки VAD/VAG/VAH/VRH и минимального давления при плавном регулировании проверяют в разделе монтажа. Между VAH/VRH и VMV запрещено устанавливать VAS в качестве второго клапана безопасности.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAD | Постоянное давление на выходе. |
| VAG | Соотношение давлений газ/воздух 1:1. |
| VAV | Регулируемое соотношение давлений; предусмотрено подключение давления камеры сгорания. |
| VAH / VRH | Регулирование соотношения расходов; требуется согласование с измерительными и регулирующими элементами. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74924980 | Комплект соединительных уплотнений VCx 3 | Для соединения сдвоенного блока размера 3: один сдвоенный уплотнительный блок и одна удерживающая рамка. Состав отличается от комплекта VAx. |
FAQ по выбору и эксплуатации
Можно ли заменить VAG на VAD того же размера?
Совпадение размера не сохраняет принцип работы: VAG следует давлению воздуха, VAD поддерживает постоянное выходное давление. Требуется согласование всей системы регулирования.
Входит ли дроссельная вставка в любой вариант поставки?
Наличие и размер вставки проверяют по составу узла и DN. Для отдельных комбинаций VAx с последующим VAS инструкция требует другую вставку.
Документация и чертежи серии

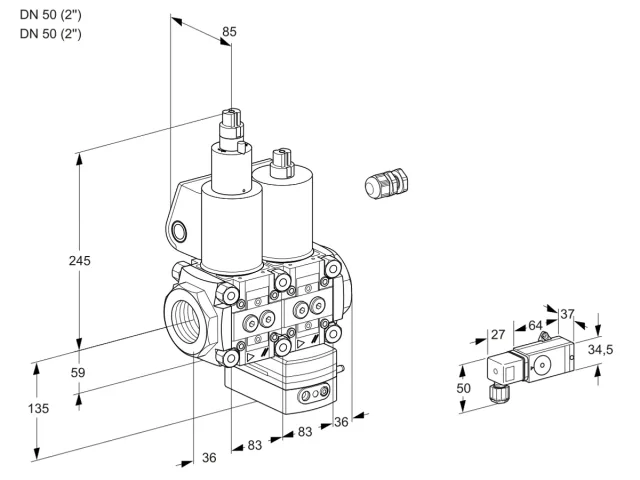

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU) — стр. 2, 3, 4, 5, 14.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VCD 3E50R/50R05LD-50WL/PP2-/4--3: техническое описание
Kromschroder VCD 3E50R/50R05LD-50WL/PP2-/4--3 — регулятор давления с двумя электромагнитными клапанами. Узел содержит две электромагнитно управляемые ступени в одном газовом тракте и обеспечивает предусмотренную проектом последовательность отсечения. Дополнительные регуляторы или байпас учитываются только при наличии в коде исполнения.
Газовый тракт конкретной сборки характеризуют: размер исполнения — 3; вход — DN 50 (2″); выход — DN 50 (2″); максимальное входное давление pᵤ — Максимальное входное давление pu: 500 мбар (7 psig). Входная и выходная части должны совпадать с компоновкой рампы.
Функциональный состав и электропривод: состав — 88031161, 88031162; модуль 1 — 1-й клапан: медленное открытие, быстрое закрытие; напряжение питания — 230 В AC, 50/60 Гц. Порядок открытия и состав модулей являются частью точного варианта клапана.
Для замены сверяют оба клапанных модуля, направление потока, вход и выход, давление, напряжение, характер открытия и все установленные принадлежности.
Для заказа и проверки исполнения используют восьмизначный артикул 88103517 и полное обозначение VCD 3E50R/50R05LD-50WL/PP2-/4--3. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VCD 3E50R/50R05LD-50WL/PP2-/4--3
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VCD | Тип | Регулятор давления с двумя электромагнитными клапанами |
| 3 | Размер | 3 |
| E | Сертификация | Сертифицировано в EU |
| 50 | Вход | DN 50 (2'') |
| R | Присоединение входного трубопровода | Внутренняя резьба Rp |
| 50 | Выход | DN 50 (2'') |
| R | Присоединение выходного трубопровода | Внутренняя резьба Rp |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| L | Модуль 1 | 1-й клапан: медленное открытие, быстрое закрытие |
| D-50 | Модуль 2 | 2-й клапан с регулятором давления; выходное давление: 20-50 mbar |
| W | Напряжение питания | 230 В AC, 50/60 Гц |
| L | Расход | Справа налево |
| X | Клеммные коробки | Электрическое подключение выполнено |
| 3 | Электрическое подключение 1-го клапана | Кабельный ввод M20 |
| X | Материал подключения | Установлено |
| 4 | Принадлежности 1-го клапана со стороны обзора | Реле давления DG 300VC |
| E | Контрольная точка реле давления на 1-м клапане, сторона обзора | Входное давление |
| 3 | Принадлежности 2-го клапана со стороны обзора | Реле давления DG 110VC |
| A | Контрольная точка реле давления на 2-м клапане, сторона обзора | Выходное давление |
| PP | Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| 2 | Принадлежности 2-го клапана с тыльной стороны | Реле давления DG 40VC |
| E | Контрольная точка реле давления на 2-м клапане, тыльная сторона | Входное давление |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности 1-го клапана со стороны обзора | Реле давления DG 300VC |
| Принадлежности 2-го клапана со стороны обзора | Реле давления DG 110VC |
| Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| Принадлежности 2-го клапана с тыльной стороны | Реле давления DG 40VC |
| Состав | 88031161, 88031162 |
Характеристики
- Наименование
- Kromschroder VCD 3E50R/50R05LD-50WL/PP2-/4--3 — двойной электромагнитный газовый клапан — 88103517
- Артикул на сайте
- 88103517
- Артикул производителя
- 88103517
- Серия
- VCD
- Тип
- Регулятор давления с двумя электромагнитными клапанами
- Размер
- 3
- Сертификация
- Сертифицировано в EU
- Вход
- DN 50 (2'')
- Присоединение входного трубопровода
- Внутренняя резьба Rp
- Выход
- DN 50 (2'')
- Присоединение выходного трубопровода
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 500 mbar (7 psig)
- Модуль 1
- 1-й клапан: медленное открытие, быстрое закрытие
- Модуль 2
- 2-й клапан с регулятором давления; выходное давление: 20-50 mbar
- Напряжение питания
- 230 В AC, 50/60 Гц
- Расход
- Справа налево
- Клеммные коробки
- Электрическое подключение выполнено
- Электрическое подключение 1-го клапана
- Кабельный ввод M20
- Материал подключения
- Установлено
- Принадлежности 1-го клапана со стороны обзора
- Реле давления DG 300VC
- Контрольная точка реле давления на 1-м клапане, сторона обзора
- Входное давление
- Принадлежности 2-го клапана со стороны обзора
- Реле давления DG 110VC
- Контрольная точка реле давления на 2-м клапане, сторона обзора
- Выходное давление
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности 2-го клапана с тыльной стороны
- Реле давления DG 40VC
- Контрольная точка реле давления на 2-м клапане, тыльная сторона
- Входное давление
- Состав
- 88031161, 88031162
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VCD 3E50R/50R05LD-50WL/PP2-/4--388103517 | VCD 3E50R/50R05LD-25QR/PPPP/PPPP88107136 | VCD 3E50R/50R05LD-50WL/PP3-/2--488103539 |
|---|---|---|---|
| Модуль 2 | 2-й клапан с регулятором давления; выходное давление: 20-50 mbar | 2-й клапан с регулятором давления; выходное давление: 2.5-25 mbar | 2-й клапан с регулятором давления; выходное давление: 20-50 mbar |
| Напряжение питания | 230 В AC, 50/60 Гц | 120 В AC, 50/60 Гц | 230 В AC, 50/60 Гц |
| Расход | Справа налево | Слева направо | Справа налево |
| Электрическое подключение 1-го клапана | Кабельный ввод M20 | Не подтверждено | Кабельный ввод M20 |
| Принадлежности 1-го клапана со стороны обзора | Реле давления DG 300VC | 2 резьбовые заглушки | Реле давления DG 40VC |
| Контрольная точка реле давления на 1-м клапане, сторона обзора | Входное давление | Не подтверждено | Входное давление |
| Принадлежности 2-го клапана со стороны обзора | Реле давления DG 110VC | 2 резьбовые заглушки | Реле давления DG 300VC |
| Контрольная точка реле давления на 2-м клапане, сторона обзора | Выходное давление | Не подтверждено | Выходное давление |
| Принадлежности 2-го клапана с тыльной стороны | Реле давления DG 40VC | 2 резьбовые заглушки | Реле давления DG 110VC |
| Контрольная точка реле давления на 2-м клапане, тыльная сторона | Входное давление | Не подтверждено | Входное давление |
| Состав | 88031161, 88031162 | 88034121, 88034122 | 88031174, 88031175 |
| Электрическое подключение 2-го клапана | Не подтверждено | Штекер для 2 клапанов с ответной частью | Не подтверждено |
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
