Kromschroder VCS 2E40F/40F05NNWSR8/PPPP/PPPP — двойной электромагнитный газовый клапан — 88103272

VCS 2E40F/40F05NNWSR8/PPPP/PPPP · артикул 88103272. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.

Применение и подбор

Сопоставьте давление на входе и расход с диаграммой выбранного типоразмера: один DN не определяет пропускную способность.

Проверьте скорость открытия, напряжение, род тока, электрический разъём и наличие указателя положения. Параметры каждого клапана сдвоенного блока проверяются отдельно.

Монтаж и ввод в работу

Соблюдайте направление потока и исключите напряжения от трубопровода; уплотнительный материал и стружка не должны попадать внутрь.

Монтажное положение, защиту катушки и доступ для обслуживания выбирают по инструкции соответствующего типоразмера. После монтажа проверяют герметичность и функцию отключения.

Сравнение исполнений

Проверенные принадлежности

Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.

FAQ по выбору и эксплуатации

Чем различаются быстрое и медленное открытие?

Вариант открытия влияет на подачу газа при пуске. Его выбирают по программе горелки; одинаковые присоединения не делают исполнения взаимозаменяемыми.

Можно ли повернуть любой привод для удобства подключения?

Возможность поворота зависит от исполнения и указателя положения. Для VAS с обозначением SR/SL инструкция ограничивает поворот привода; положение клеммной коробки сдвоенного блока проверяют отдельно.

Документация и чертежи серии

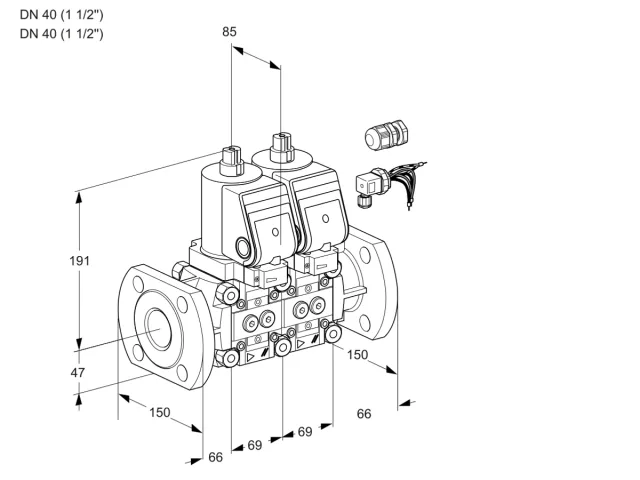

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.

• VAS 1-3, VCS 1-3 (RU) — стр. 2, 3, 10.
• VAS, VCS (EN) — стр. 53, 54, 55, 56, 57.

Данные для подбора

Укажите известные параметры, приложите фотографию шильдика и схему узла.
