Kromschroder VCS 2E40F/40F05NNWR3/PP3-/PPZS — двойной электромагнитный газовый клапан — 88103215
VCS 2E40F/40F05NNWR3/PP3-/PPZS · артикул 88103215. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88103215
- Серия
- VCS
- Тип
- Двойной электромагнитный клапан
- Размер
- 2
- Сертификация
- Сертифицировано в EU
- Вход
- DN 40 (1 1/2'')
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VCS 2E40F/40F05NNWR3/PP3-/PPZS — двойной электромагнитный газовый клапан — 88103215
VCS 2E40F/40F05NNWR3/PP3-/PPZS · артикул 88103215. Запорная арматура для безопасного перекрытия газа или воздуха. VAS представляет собой отдельный клапан, VCS объединяет два запорных электромагнитных клапана.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Двойной электромагнитный клапан |
| Размер | 2 |
| Сертификация | Сертифицировано в EU |
| Вход | DN 40 (1 1/2'') |
| Присоединение входного трубопровода | Фланец по ISO 7005 |
| Выход | DN 40 (1 1/2'') |
| Присоединение выходного трубопровода | Фланец по ISO 7005 |
| Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| Модуль 1 | 1-й клапан: быстрое открытие, быстрое закрытие |
| Модуль 2 | 2-й клапан: быстрое открытие и быстрое закрытие |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Расход | Слева направо |
| Электрическое подключение 1-го клапана | Кабельный ввод M20 |
| Электрическое подключение 2-го клапана | Кабельный ввод M20 |
| Материал подключения | В комплекте поставки |
| Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| Принадлежности 2-го клапана со стороны обзора | Реле давления DG 110VC |
| Контрольная точка реле давления на 2-м клапане, сторона обзора | Входное давление |
| Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| Принадлежности 2-го клапана с тыльной стороны | Клапан запального газа VAS 1 |
| Байпасное отверстие | 10 мм |
| Байпасный клапан | Выходной фланец DN 15 |
| Присоединение байпасного клапана к трубопроводу | Внутренняя резьба Rp |
| Состав | 88005975, 88030933, 88006048 |
Применение и подбор
Сопоставьте давление на входе и расход с диаграммой выбранного типоразмера: один DN не определяет пропускную способность.
Проверьте скорость открытия, напряжение, род тока, электрический разъём и наличие указателя положения. Параметры каждого клапана сдвоенного блока проверяются отдельно.
Монтаж и ввод в работу
Соблюдайте направление потока и исключите напряжения от трубопровода; уплотнительный материал и стружка не должны попадать внутрь.
Монтажное положение, защиту катушки и доступ для обслуживания выбирают по инструкции соответствующего типоразмера. После монтажа проверяют герметичность и функцию отключения.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAS | Один запорный электромагнитный клапан. |
| VCS | Два запорных клапана в одном блоке; учитываются оба привода и межклапанное пространство. |
| VAN | Нормально открытый сбросной клапан с другим поведением при отсутствии питания. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74924979 | Комплект соединительных уплотнений VCx 2 | Для соединения сдвоенного блока размера 2: один сдвоенный уплотнительный блок и одна удерживающая рамка. Состав отличается от комплекта VAx. |
FAQ по выбору и эксплуатации
Чем различаются быстрое и медленное открытие?
Вариант открытия влияет на подачу газа при пуске. Его выбирают по программе горелки; одинаковые присоединения не делают исполнения взаимозаменяемыми.
Можно ли повернуть любой привод для удобства подключения?
Возможность поворота зависит от исполнения и указателя положения. Для VAS с обозначением SR/SL инструкция ограничивает поворот привода; положение клеммной коробки сдвоенного блока проверяют отдельно.

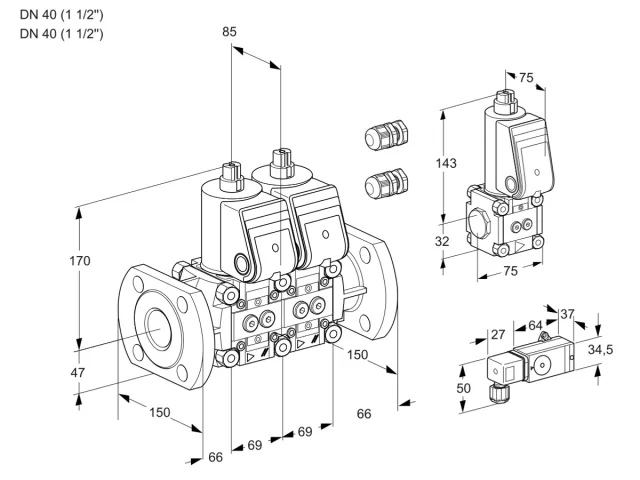

Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAS 1-3, VCS 1-3 (RU) — стр. 2, 3, 10.
- VAS, VCS (EN) — стр. 53, 54, 55, 56, 57.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VCS 2E40F/40F05NNWR3/PP3-/PPZS: техническое описание
Kromschroder VCS 2E40F/40F05NNWR3/PP3-/PPZS — двойной электромагнитный клапан. Узел содержит две электромагнитно управляемые ступени в одном газовом тракте и обеспечивает предусмотренную проектом последовательность отсечения. Дополнительные регуляторы или байпас учитываются только при наличии в коде исполнения.
Газовый тракт конкретной сборки характеризуют: размер исполнения — 2; вход — DN 40 (1 1/2″); выход — DN 40 (1 1/2″); максимальное входное давление pᵤ — Максимальное входное давление pu: 500 мбар (7 psig). Входная и выходная части должны совпадать с компоновкой рампы.
Функциональный состав и электропривод: состав — 88005975, 88030933, 88006048; модуль 1 — 1-й клапан: быстрое открытие, быстрое закрытие; напряжение питания — 230 В AC, 50/60 Гц; байпасный клапан — выходной фланец DN 15. Порядок открытия и состав модулей являются частью точного варианта клапана.
Для замены сверяют оба клапанных модуля, направление потока, вход и выход, давление, напряжение, характер открытия и все установленные принадлежности.
Для заказа и проверки исполнения используют восьмизначный артикул 88103215 и полное обозначение VCS 2E40F/40F05NNWR3/PP3-/PPZS. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VCS 2E40F/40F05NNWR3/PP3-/PPZS
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VCS | Тип | Двойной электромагнитный клапан |
| 2 | Размер | 2 |
| E | Сертификация | Сертифицировано в EU |
| 40 | Вход | DN 40 (1 1/2'') |
| F | Присоединение входного трубопровода | Фланец по ISO 7005 |
| 40 | Выход | DN 40 (1 1/2'') |
| F | Присоединение выходного трубопровода | Фланец по ISO 7005 |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| N | Модуль 1 | 1-й клапан: быстрое открытие, быстрое закрытие |
| N | Модуль 2 | 2-й клапан: быстрое открытие и быстрое закрытие |
| W | Напряжение питания | 230 В AC, 50/60 Гц |
| R | Расход | Слева направо |
| 3 | Электрическое подключение 1-го клапана | Кабельный ввод M20 |
| 3 | Электрическое подключение 2-го клапана | Кабельный ввод M20 |
| B | Материал подключения | В комплекте поставки |
| PP | Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| 3 | Принадлежности 2-го клапана со стороны обзора | Реле давления DG 110VC |
| E | Контрольная точка реле давления на 2-м клапане, сторона обзора | Входное давление |
| PP | Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| ZS | Принадлежности 2-го клапана с тыльной стороны | Клапан запального газа VAS 1 |
| 10 | Байпасное отверстие | 10 мм |
| 15 | Байпасный клапан | Выходной фланец DN 15 |
| R | Присоединение байпасного клапана к трубопроводу | Внутренняя резьба Rp |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки |
| Принадлежности 2-го клапана со стороны обзора | Реле давления DG 110VC |
| Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки |
| Принадлежности 2-го клапана с тыльной стороны | Клапан запального газа VAS 1 |
| Состав | 88005975, 88030933, 88006048 |
Характеристики
- Наименование
- Kromschroder VCS 2E40F/40F05NNWR3/PP3-/PPZS — двойной электромагнитный газовый клапан — 88103215
- Артикул на сайте
- 88103215
- Артикул производителя
- 88103215
- Серия
- VCS
- Тип
- Двойной электромагнитный клапан
- Размер
- 2
- Сертификация
- Сертифицировано в EU
- Вход
- DN 40 (1 1/2'')
- Присоединение входного трубопровода
- Фланец по ISO 7005
- Выход
- DN 40 (1 1/2'')
- Присоединение выходного трубопровода
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 500 mbar (7 psig)
- Модуль 1
- 1-й клапан: быстрое открытие, быстрое закрытие
- Модуль 2
- 2-й клапан: быстрое открытие и быстрое закрытие
- Напряжение питания
- 230 В AC, 50/60 Гц
- Расход
- Слева направо
- Электрическое подключение 1-го клапана
- Кабельный ввод M20
- Электрическое подключение 2-го клапана
- Кабельный ввод M20
- Материал подключения
- В комплекте поставки
- Принадлежности 1-го клапана со стороны обзора
- 2 резьбовые заглушки
- Принадлежности 2-го клапана со стороны обзора
- Реле давления DG 110VC
- Контрольная точка реле давления на 2-м клапане, сторона обзора
- Входное давление
- Принадлежности 1-го клапана с тыльной стороны
- 2 резьбовые заглушки
- Принадлежности 2-го клапана с тыльной стороны
- Клапан запального газа VAS 1
- Байпасное отверстие
- 10 мм
- Байпасный клапан
- Выходной фланец DN 15
- Присоединение байпасного клапана к трубопроводу
- Внутренняя резьба Rp
- Состав
- 88005975, 88030933, 88006048
Техническая документация
PDFVAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (EN) · документация серииОткрыть документ ↗PDFVAS 1-3, VCS 1-3, VAx 1-3, VCx 1-3, VAN (RU) · документация серииОткрыть документ ↗PDFVAS(D,G,V,H)/VCS 1-9 SIL PL EN13611 Annex J (DE, EN) · документация серииОткрыть документ ↗PDFVAS(D,G,V,H)/VCS 1-9 SIL PL IEC 61508 (DE, EN) · документация серииОткрыть документ ↗PDFVAS(D,G,V,H)/VCS 1-9 SIL PL ISO 13849 (DE, EN) · документация серииОткрыть документ ↗PDFVAS 1-3, VCS 1-3 (EN) · документация серииОткрыть документ ↗PDFVAS 1-3, VCS 1-3 (RU) · документация серииОткрыть документ ↗PDFVAS, VCS (EN) · документация серииОткрыть документ ↗
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VCS 2E40F/40F05NNWR3/PP3-/PPZS88103215 | VCS 2E40F/40F05NNWR3/2-PP/4-PP88106315 | VCS 2E40F/40F05NNWR3/PPPP/PPPP88100102 |
|---|---|---|---|
| Материал подключения | В комплекте поставки | Установлено | В комплекте поставки |
| Принадлежности 1-го клапана со стороны обзора | 2 резьбовые заглушки | Реле давления DG 40VC | 2 резьбовые заглушки |
| Принадлежности 2-го клапана со стороны обзора | Реле давления DG 110VC | 2 резьбовые заглушки | 2 резьбовые заглушки |
| Контрольная точка реле давления на 2-м клапане, сторона обзора | Входное давление | Не подтверждено | Не подтверждено |
| Принадлежности 1-го клапана с тыльной стороны | 2 резьбовые заглушки | Реле давления DG 300VC | 2 резьбовые заглушки |
| Принадлежности 2-го клапана с тыльной стороны | Клапан запального газа VAS 1 | 2 резьбовые заглушки | 2 резьбовые заглушки |
| Байпасное отверстие | 10 мм | Не подтверждено | Не подтверждено |
| Байпасный клапан | Выходной фланец DN 15 | Не подтверждено | Не подтверждено |
| Присоединение байпасного клапана к трубопроводу | Внутренняя резьба Rp | Не подтверждено | Не подтверждено |
| Состав | 88005975, 88030933, 88006048 | 88033387, 88012099 | 88005975, 88005342 |
| Контрольная точка реле давления на 1-м клапане, сторона обзора | Не подтверждено | Входное давление | Не подтверждено |
| Тип реле давления на 1-м клапане, сторона обзора | Не подтверждено | Реле давления с позолоченными контактами для 12 – 250 V | Не подтверждено |
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
