Kromschroder VRH 1T25N05AA/MM/4- — регулятор расхода газа — 88025504
VRH 1T25N05AA/MM/4- · артикул 88025504. Регулирующее устройство valVario: Поддерживает соотношение расходов газа и воздуха без встроенного запорного электромагнитного клапана.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 88025504
- Серия
- VRH
- Размер
- 1
- Сертификация
- Исполнение T
- Вход
- DN 25 (1'')
- Выход
- DN 25 (1'')
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VRH 1T25N05AA/MM/4- — регулятор расхода газа — 88025504
VRH 1T25N05AA/MM/4- · артикул 88025504. Регулирующее устройство valVario: Поддерживает соотношение расходов газа и воздуха без встроенного запорного электромагнитного клапана.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Размер | 1 |
| Сертификация | Исполнение T |
| Вход | DN 25 (1'') |
| Выход | DN 25 (1'') |
| Присоединение к трубопроводу | Внутренняя резьба NPT |
| Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| Седло клапана | Обычное исполнение |
| Принадлежности слева | Реле давления, 100-300 mbar |
| Контрольная точка левого реле давления | Входное давление |
Применение и подбор
Подбор начинают с требуемого закона регулирования. Регулятор постоянного давления, соотношения давлений и соотношения расходов решают разные задачи.
Проверьте расход и давления во всём диапазоне мощности, импульсные линии, присоединения и фактическое исполнение запорной части. Уставка и настройка смеси не определяются одним обозначением серии.
Монтаж и ввод в работу
Импульсные подключения газа, воздуха и камеры сгорания имеют разные функции; подключение выполняют по схеме конкретного регулятора. Нельзя переносить схему с другой разновидности VAx.
Для VAV предусмотрено вертикальное положение привода. Условия установки VAD/VAG/VAH/VRH и минимального давления при плавном регулировании проверяют в разделе монтажа. Между VAH/VRH и VMV запрещено устанавливать VAS в качестве второго клапана безопасности.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAD | Постоянное давление на выходе. |
| VAG | Соотношение давлений газ/воздух 1:1. |
| VAV | Регулируемое соотношение давлений; предусмотрено подключение давления камеры сгорания. |
| VAH / VRH | Регулирование соотношения расходов; требуется согласование с измерительными и регулирующими элементами. |
Проверенные принадлежности
Принадлежности выбирают по приведённым условиям; этот перечень не означает включение в поставку.
| Артикул | Принадлежность | Условие |
|---|---|---|
| 74921988 | Комплект уплотнений valVario 1 | Для соответствующего соединения размера 1; проверить состав уплотнительного блока. |
FAQ по выбору и эксплуатации
Можно ли заменить VAG на VAD того же размера?
Совпадение размера не сохраняет принцип работы: VAG следует давлению воздуха, VAD поддерживает постоянное выходное давление. Требуется согласование всей системы регулирования.
Входит ли дроссельная вставка в любой вариант поставки?
Наличие и размер вставки проверяют по составу узла и DN. Для отдельных комбинаций VAx с последующим VAS инструкция требует другую вставку.
Документация и чертежи серии

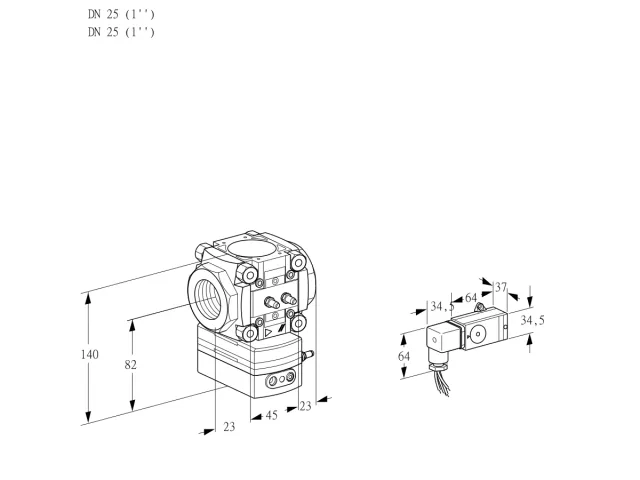

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VAD, VAG, VAV, VAH, VRH, VCD, VCG, VCV, VCH (RU) — стр. 2, 3, 4, 5.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
VRH 1T25N05AA/MM/4- — исполнение оборудования Kromschroder. Артикул производителя: 88025504.
Применение
Расшифровка обозначения VRH 1T25N05AA/MM/4-
| Код в обозначении | Параметр | Значение |
|---|---|---|
| 1 | Размер | 1 |
| T | Сертификация | Исполнение T |
| 25 | Вход | DN 25 (1'') |
| /25 | Выход | DN 25 (1'') |
| N | Присоединение к трубопроводу | Внутренняя резьба NPT |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar (7 psig) |
| A | Седло клапана | Обычное исполнение |
| DG 300/VT1-2W | Принадлежности слева | Реле давления, 100-300 mbar |
| E | Контрольная точка левого реле давления | Входное давление |
Комплектация и принадлежности
| Параметр | Подтверждённое исполнение |
|---|---|
| Принадлежности слева | Реле давления, 100-300 mbar |
Характеристики
- Наименование
- Kromschroder VRH 1T25N05AA/MM/4- — регулятор расхода газа — 88025504
- Артикул на сайте
- 88025504
- Артикул производителя
- 88025504
- Серия
- VRH
- Размер
- 1
- Сертификация
- Исполнение T
- Вход
- DN 25 (1'')
- Выход
- DN 25 (1'')
- Присоединение к трубопроводу
- Внутренняя резьба NPT
- Входное давление
- Максимальное входное давление pu: 500 mbar (7 psig)
- Седло клапана
- Обычное исполнение
- Принадлежности слева
- Реле давления, 100-300 mbar
- Контрольная точка левого реле давления
- Входное давление
Техническая документация
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VRH 1T25N05AA/MM/4-88025504 | VRH 1T25N/25N05HAVR/PP/PP88103129 | VRH 1T25N05AA/PP/PP88029126 |
|---|---|---|---|
| Присоединение к трубопроводу | Внутренняя резьба NPT | Не подтверждено | Внутренняя резьба NPT |
| Седло клапана | Обычное исполнение | Не подтверждено | Обычное исполнение |
| Принадлежности слева | Реле давления, 100-300 mbar | Не подтверждено | 2 резьбовые заглушки |
| Контрольная точка левого реле давления | Входное давление | Не подтверждено | Не подтверждено |
| Присоединение входного трубопровода | Не подтверждено | Внутренняя резьба NPT | Не подтверждено |
| Присоединение выходного трубопровода | Не подтверждено | Внутренняя резьба NPT | Не подтверждено |
| Модуль 1 | Не подтверждено | 1-й клапан с регулятором расхода; комплект подключения управляющего давления воздуха psa: 1 адаптер NPT 1/8, 2 точки измерения давления pd и psa | Не подтверждено |
| Модуль 3 | Не подтверждено | Клапан точной регулировки | Не подтверждено |
| Расход | Не подтверждено | Слева направо | Не подтверждено |
| Принадлежности 1-го клапана со стороны обзора | Не подтверждено | 2 резьбовые заглушки | Не подтверждено |
| Принадлежности 1-го клапана с тыльной стороны | Не подтверждено | 2 резьбовые заглушки | Не подтверждено |
| Состав | Не подтверждено | 88029571, 88024364 | Не подтверждено |
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
