Kromschroder JSAV 25TN40/1-0Z — регулятор давления газа — 86361021
JSAV 25TN40/1-0Z · артикул 86361021. Предохранительно-запорный клапан для отключения подачи газа при недопустимом давлении после защищаемого узла. Направление срабатывания и диапазон определяются конкретной версией.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 86361021
- Серия
- JSAV
- Тип
- Предохранительно-запорный клапан
- Номинальный диаметр
- DN 25
- Присоединение к трубопроводу
- Внутренняя резьба NPT
- Входное давление
- Максимальное входное давление pu: 58 psig (4 bar)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder JSAV 25TN40/1-0Z — регулятор давления газа — 86361021
JSAV 25TN40/1-0Z · артикул 86361021. Предохранительно-запорный клапан для отключения подачи газа при недопустимом давлении после защищаемого узла. Направление срабатывания и диапазон определяются конкретной версией.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Предохранительно-запорный клапан |
| Номинальный диаметр | DN 25 |
| Присоединение к трубопроводу | Внутренняя резьба NPT |
| Входное давление | Максимальное входное давление pu: 58 psig (4 bar) |
Применение и подбор
Различайте рабочее входное давление, верхнюю/нижнюю уставку и диапазон пружины. Наличие нижнего порога нельзя выводить из названия JSAV.
Для старых обозначений давление и устройство сброса сверяют с шильдиком и соответствующей редакцией инструкции. Новая редакция серии не меняет пределы ранее выпущенного изделия.
Монтаж и ввод в работу
Импульсную линию подключают к защищаемому участку по схеме установки; её герметичность и проходимость влияют на срабатывание.
После монтажа проверяют фактическую уставку и запирание. Деблокировка выполняется после устранения причины срабатывания по инструкции соответствующего типоразмера.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| JSAV | Отключает поток при аварийном давлении. |
| Регулятор | Поддерживает рабочее давление. |
| VSBV | Сбрасывает кратковременные повышения давления при предусмотренной схеме. |
FAQ по выбору и эксплуатации
Является ли JSAV регулятором давления?
Нет. Это защитный запорный орган; поддержание рабочего давления выполняет отдельный регулятор.
Можно ли назначить диапазон пружины по DN?
Уставка и установленная пружина проверяются отдельно от диаметра корпуса.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- JSAV 25-40 (RU) — стр. 2, 3.
- JSAV (EN) — стр. 21.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder JSAV 25TN40/1-0Z: техническое описание
Kromschroder JSAV 25TN40/1-0Z — предохранительно-запорный клапан. Устройство перекрывает газовый тракт при выходе контролируемого давления за предусмотренный порог и тем самым защищает арматуру после регулятора.
Трубопроводные и пороговые параметры: номинальный диаметр — DN 25; присоединение к трубопроводу — внутренняя резьба NPT; максимальное входное давление pᵤ — Максимальное входное давление pu: 58 psig (4 бар). Они определяют место установки и допустимый режим давления защищаемого участка.
Предохранительно-запорный и сбросной клапаны выполняют разные функции. При подборе сверяют точный тип, давление срабатывания, DN, присоединение, направление потока и способ возврата в рабочее состояние.
Для заказа и проверки исполнения используют восьмизначный артикул 86361021 и полное обозначение JSAV 25TN40/1-0Z. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения JSAV 25TN40/1-0Z
| Код в обозначении | Параметр | Значение |
|---|---|---|
| JSAV | Тип | Предохранительно-запорный клапан |
| 25 | Номинальный диаметр | DN 25 |
| TN | Присоединение к трубопроводу | Внутренняя резьба NPT |
| 40 | Входное давление | Максимальное входное давление pu: 58 psig (4 bar) |
Характеристики
- Наименование
- Kromschroder JSAV 25TN40/1-0Z — регулятор давления газа — 86361021
- Артикул на сайте
- 86361021
- Артикул производителя
- 86361021
- Серия
- JSAV
- Тип
- Предохранительно-запорный клапан
- Номинальный диаметр
- DN 25
- Присоединение к трубопроводу
- Внутренняя резьба NPT
- Входное давление
- Максимальное входное давление pu: 58 psig (4 bar)
Техническая документация
PDFJSAV 25...40 R/F (BMP EU/2016/426 GAR) (EN) · документация серииОткрыть документ ↗PDFJSAV 25/40 R40, JSAV 40 F 40 (K OS EU-Konformitätserklärung) (DE, EN) · документация серииОткрыть документ ↗PDFJSAV 25...40 R/F (BMP 2014/68/EU PED) (DE, EN) · документация серииОткрыть документ ↗PDFJSAV 25-40 (EN) · документация серииОткрыть документ ↗PDFJSAV 25-40 (RU) · документация серииОткрыть документ ↗PDFJSAV (EN) · документация серииОткрыть документ ↗
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | JSAV 25TN40/1-0Z86361021 | JSAV 25TN40/1-086361020 | JSAV 40F40/1-386362020 |
|---|---|---|---|
| Номинальный диаметр | DN 25 | DN 25 | DN 40 |
| Присоединение к трубопроводу | Внутренняя резьба NPT | Внутренняя резьба NPT | Фланец по ISO 7005 |
| Входное давление | Максимальное входное давление pu: 58 psig (4 bar) | Максимальное входное давление pu: 58 psig (4 bar) | Максимальное входное давление pu: 4 bar |

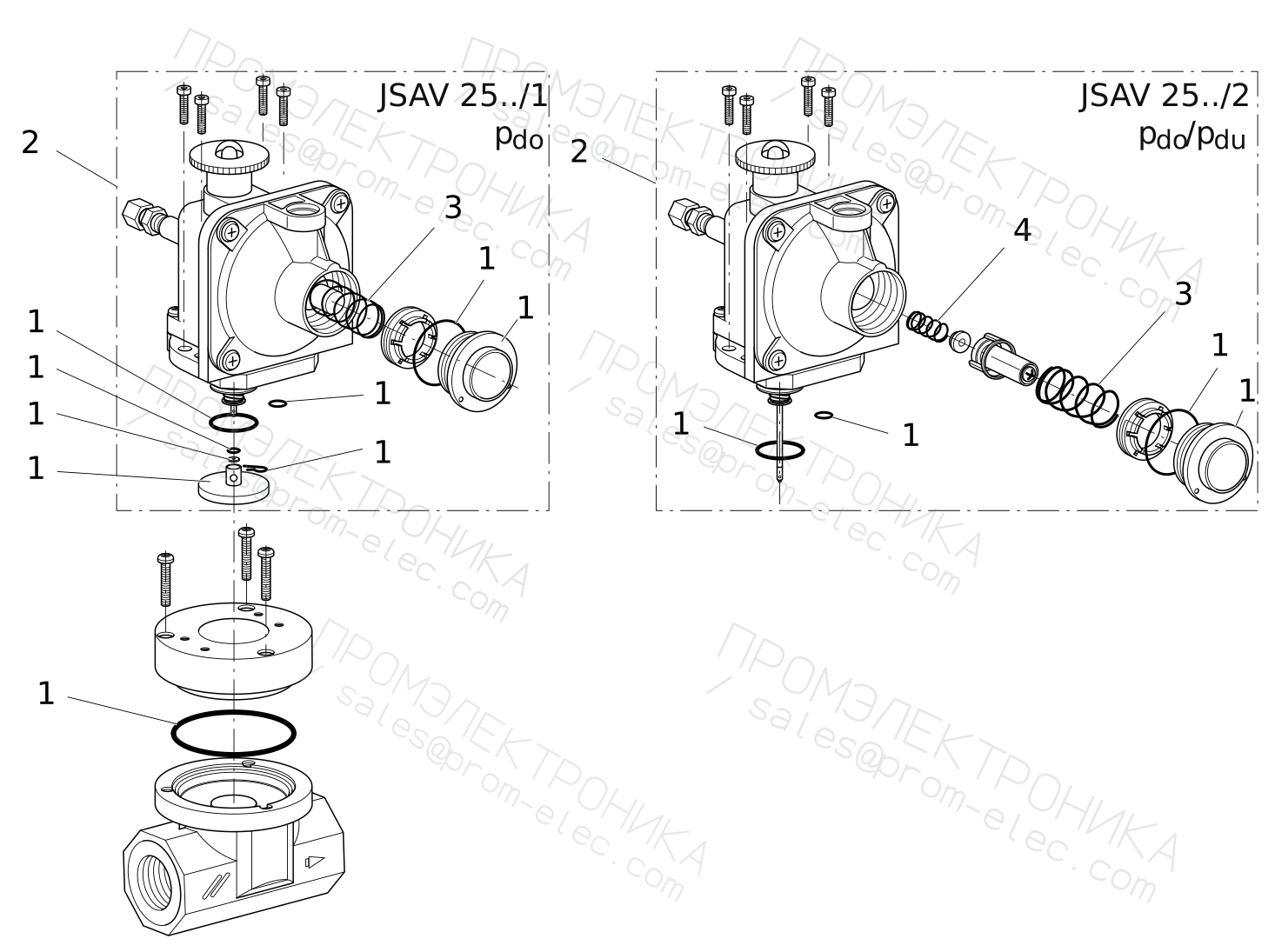

Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
JSAV 25TN40/1-0Z · 86361021 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 03351045 | Комплект уплотнений JSAV 25Gasket set JSAV 25 | 1 |
| 2 | 74923361 | * Запорный узел в сборе JSAV 25TN40/1.. /B* Shut off assembly JSAV 25TN40/1.. /B | 1 |
| 3 | 03089068 | Пружина 18-60 мбар, чёрныйSpring 18-60 mbar, black | 1 |
| 3 | 03089069 | Пружина 50-80 мбар, оранжевыйSpring 50-80 mbar, orange | 1 |
| 3 | 03089070 | Пружина 60-110 мбар, красныйSpring 60-110 mbar, red | 1 |
| 3 | 03089071 | Пружина 100-210 мбар, d'зелёныйSpring 100-210 mbar, d'green | 1 |
| 3 | 03089072 | Пружина 200-350 мбар, жёлтыйSpring 200-350 mbar, yellow | 1 |
| 3 | 03089073 | Пружина 280-500 мбар, белыйSpring 280-500 mbar, white | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
