Kromschroder RVS 3/HML03W30S1-3 — регулирующий клапан — 86060121
RVS 3/HML03W30S1-3 · артикул 86060121. Клапан для плавного регулирования расхода газа или воздуха. Исполнение RVS дополнительно содержит запорный электромагнитный клапан; RV выполняет регулирующую функцию.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 86060121
- Серия
- RVS
- Тип
- Регулирующий клапан с электромагнитным клапаном
- Номинальный диаметр
- Размер 3
- Седло клапана
- H
- Входное давление
- Максимальное входное давление pu: 360 mbar
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder RVS 3/HML03W30S1-3 — регулирующий клапан — 86060121
RVS 3/HML03W30S1-3 · артикул 86060121. Клапан для плавного регулирования расхода газа или воздуха. Исполнение RVS дополнительно содержит запорный электромагнитный клапан; RV выполняет регулирующую функцию.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Регулирующий клапан с электромагнитным клапаном |
| Номинальный диаметр | Размер 3 |
| Седло клапана | H |
| Входное давление | Максимальное входное давление pu: 360 mbar |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Время хода | 30 s |
| Управление | Трёхпозиционное шаговое управление |
Применение и подбор
Проверьте размер седла, диапазон расхода и перепад давления, затем питание, время хода и способ управления.
Наличие запорной функции определяется обозначением RVS; его нельзя вывести из одного размера или общего корпуса.
Монтаж и ввод в работу
Механические присоединения и электрические цепи регулирующей и запорной частей сверяют раздельно.
При вводе в работу проверяют направление перемещения и крайние положения по руководству выбранного исполнения.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| RV | Регулирование расхода. |
| RVS | Регулирование и встроенное электромагнитное отсечение. |
| S1 / E | Трёхпозиционное / плавное управление в соответствии с кодом типа. |
FAQ по выбору и эксплуатации
Совпадает ли питание обеих частей RVS?
Параметры регулирующего и запорного приводов необходимо проверить в полном коде и схеме подключения.
Заменяет ли один DN проверку расхода?
Нет. В обозначении предусмотрено исполнение седла, поэтому одинаковый номинальный диаметр может соответствовать разным расходным характеристикам.

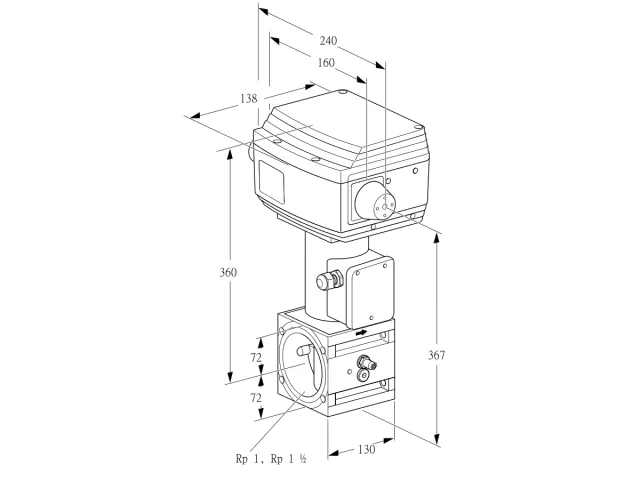

Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- RV, RVS (RU) — стр. 2.
- RV, RVS (EN) — стр. 31, 32, 33, 34.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder RVS 3/HML03W30S1-3: техническое описание
Kromschroder RVS 3/HML03W30S1-3 — регулирующий клапан с электромагнитным клапаном. Клапан изменяет расход через регулирующее седло в соответствии с положением привода. Наличие электромагнитного отсечения учитывается только тогда, когда оно прямо указано в типе исполнения.
Клапанная часть исполнения: номинальный диаметр — размер 3; максимальное входное давление pᵤ — Максимальное входное давление pu: 360 мбар. Седло, проход и допустимое давление определяют соответствие регулируемому тракту.
Параметры привода: напряжение питания — 230 В AC, 50/60 Гц; время хода — 30 с. Они задают электрическое подключение и скорость изменения расхода.
Для подбора сверяют рабочую среду, расход и перепад давления, DN, седло, присоединение, питание, время хода и требуемую характеристику регулирования.
Для заказа и проверки исполнения используют восьмизначный артикул 86060121 и полное обозначение RVS 3/HML03W30S1-3. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения RVS 3/HML03W30S1-3
| Код в обозначении | Параметр | Значение |
|---|---|---|
| RVS | Тип | Регулирующий клапан с электромагнитным клапаном |
| 3 | Номинальный диаметр | Размер 3 |
| /H | Седло клапана | H |
| 03 | Входное давление | Максимальное входное давление pu: 360 mbar |
| W | Напряжение питания | 230 В AC, 50/60 Гц |
| 30 | Время хода | 30 s |
| S1 | Управление | Трёхпозиционное шаговое управление |
Характеристики
- Наименование
- Kromschroder RVS 3/HML03W30S1-3 — регулирующий клапан — 86060121
- Артикул на сайте
- 86060121
- Артикул производителя
- 86060121
- Серия
- RVS
- Тип
- Регулирующий клапан с электромагнитным клапаном
- Номинальный диаметр
- Размер 3
- Седло клапана
- H
- Входное давление
- Максимальное входное давление pu: 360 mbar
- Напряжение питания
- 230 В AC, 50/60 Гц
- Время хода
- 30 s
- Управление
- Трёхпозиционное шаговое управление
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | RVS 3/HML03W30S1-386060121 | RVS 3/HML03W30E-686060181 | RVS 3/HML03W30S1-686060131 |
|---|---|---|---|
| Управление | Трёхпозиционное шаговое управление | Непрерывное регулирование | Трёхпозиционное шаговое управление |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
RVS 3/HML03W30S1-3 · 86060121 · Baustand: не указан
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
