Kromschroder VAR 65F05-1Z — регулятор давления газа — 86054104
VAR 65F05-1Z · артикул 86054104. Регулятор циркуляционного и сбросного давления для поддержания постоянного давления и погашения кратковременных скачков в газопотребляющей установке.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 86054104
- Серия
- VAR
- Номинальный диаметр
- DN 65
- Присоединение к трубопроводу
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 500 mbar
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VAR 65F05-1Z — регулятор давления газа — 86054104
VAR 65F05-1Z · артикул 86054104. Регулятор циркуляционного и сбросного давления для поддержания постоянного давления и погашения кратковременных скачков в газопотребляющей установке.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Номинальный диаметр | DN 65 |
| Присоединение к трубопроводу | Фланец по ISO 7005 |
| Входное давление | Максимальное входное давление pu: 500 mbar |
Применение и подбор
Выберите требуемое давление открытия, диапазон пружины, расход и диаметр седла.
Согласуйте направление циркуляции или сброса с технологической схемой; это не равнозначно обычному регулятору давления после себя.
Монтаж и ввод в работу
Базовое положение — пружинным корпусом вверх на горизонтальном трубопроводе. Исключения зависят от DN и давления открытия и проверяются в инструкции.
Не закрывайте сапун; защищайте узел от воды и загрязнений. После монтажа выполняют проверку герметичности и давления открытия.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VAR | Циркуляционное/сбросное регулирование. |
| VGBF / GDJ | Регулирование давления после себя. |
| -1 / -2 | Разные диапазоны давления открытия. |
FAQ по выбору и эксплуатации
Можно ли выбрать VAR по одному давлению на входе?
Нужны также давление открытия, расход и диаметр седла.
Всегда ли допустим вертикальный трубопровод?
В инструкции исключение связано с конкретным DN и давлением открытия; универсального разрешения нет.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
VAR 65F05-1Z — исполнение оборудования Kromschroder. Артикул производителя: 86054104.
Применение
Регулятор понижает и стабилизирует давление газа после себя в пределах рабочей настройки. Он не является отсечным клапаном, если такая функция прямо не указана.
Расшифровка обозначения VAR 65F05-1Z
| Код в обозначении | Параметр | Значение |
|---|---|---|
| 65 | Номинальный диаметр | DN 65 |
| F | Присоединение к трубопроводу | Фланец по ISO 7005 |
| 05 | Входное давление | Максимальное входное давление pu: 500 mbar |
Характеристики
- Наименование
- Kromschroder VAR 65F05-1Z — регулятор давления газа — 86054104
- Артикул на сайте
- 86054104
- Артикул производителя
- 86054104
- Серия
- VAR
- Номинальный диаметр
- DN 65
- Присоединение к трубопроводу
- Фланец по ISO 7005
- Входное давление
- Максимальное входное давление pu: 500 mbar
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VAR 65F05-1Z86054104 | VAR 65F05-186054100 | VAR 80F05-186054060 |
|---|---|---|---|
| Номинальный диаметр | DN 65 | DN 65 | DN 80 |

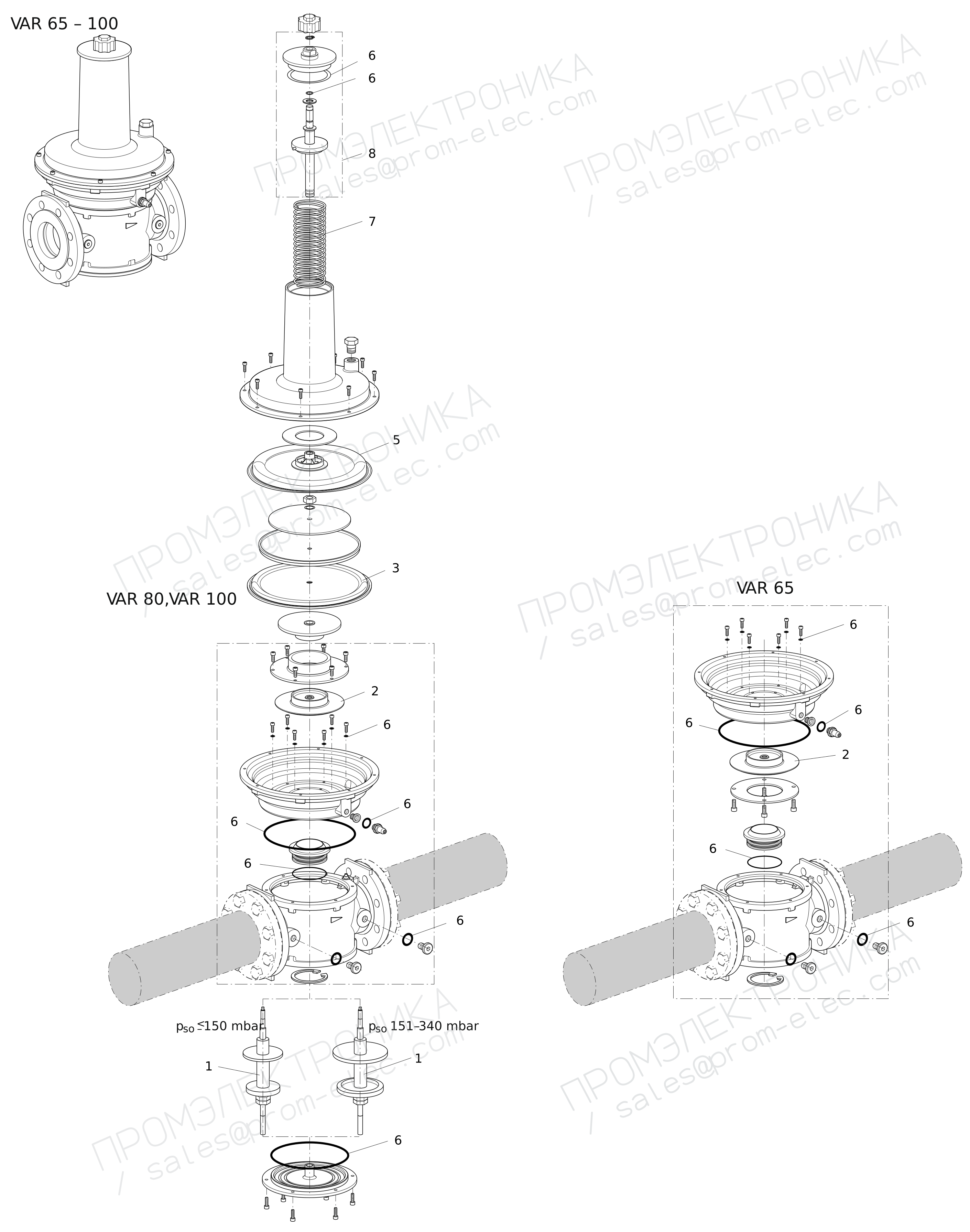

Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VAR 65F05-1Z · 86054104 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 74924612 | Шток клапана VAR 65...-1 /BVal.spindle VAR 65...-1 /B | 1 |
| 2 | 74924620 | Компенсационная мембрана VGBF 65..05; GIK 65 /BComp diaphragm VGBF 65..05; GIK 65 /B | 1 |
| 3 | 74924630 | Рабочая мембрана VGBF/VAR/GIK 65 /BWork. diaphragm VGBF/VAR/GIK 65 /B | 1 |
| 4 | 74924677 | Тарелка мембраны VGBF 65 /BDiaphragm plate VGBF 65 /B | 1 |
| 5 | 74924640 | Предохранительная мембрана VGBF/VAR 65 /BSafety diaphragm VGBF/VAR 65 /B | 1 |
| 6 | 74924650 | Комплект VGBF/GIK/VAR 65; /B | 1 |
| 7 | 75426170 | Пружина 10-30 мбар, красныйSpring 10-30 mbar, red | 1 |
| 7 | 75426180 | Пружина 25-45 мбар, жёлтыйSpring 25-45 mbar, yellow | 1 |
| 7 | 75426190 | Пружина 40-60 мбар, зелёныйSpring 40-60 mbar, green | 1 |
| 7 | 75426200 | Пружина 55-75 мбар, синийSpring 55-75 mbar, blue | 1 |
| 7 | 75426210 | Пружина 70-90 мбар, чёрныйSpring 70-90 mbar, black | 1 |
| 7 | 75426220 | Пружина 85-105 мбар, белыйSpring 85-105 mbar, white | 1 |
| 7 | 75446329 | Пружина 100-160 мбар, чёрный/красныйSpring 100-160 mbar, black/red | 1 |
| 8 | 74923252 | Регулировочный узел VGBF/GIK/VAR 65-80 /BAdjusting unit VGBF/GIK/VAR 65-80 /B | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
