Kromschroder VGBF 80TA10-3 — регулятор давления газа — 86050700
VGBF 80TA10-3 · артикул 86050700. Регулятор давления газа: поддерживает заданное выходное давление в газопроводе при изменяющемся потреблении.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 86050700
- Серия
- VGBF
- Тип
- Регулятор давления газа
- Номинальный диаметр
- DN 80
- Присоединение к трубопроводу
- Фланец ANSI
- Входное давление
- Максимальное входное давление pu: 14.5 psig (1 bar)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VGBF 80TA10-3 — регулятор давления газа — 86050700
VGBF 80TA10-3 · артикул 86050700. Регулятор давления газа: поддерживает заданное выходное давление в газопроводе при изменяющемся потреблении.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Регулятор давления газа |
| Номинальный диаметр | DN 80 |
| Присоединение к трубопроводу | Фланец ANSI |
| Входное давление | Максимальное входное давление pu: 14.5 psig (1 bar) |
Применение и подбор
Проверьте минимальное и максимальное входное давление, требуемую уставку и расход в обоих крайних режимах.
Диапазон выходного давления зависит от пружины и исполнения. Обозначение корпуса не заменяет проверку установленной пружины и заводской настройки.
Монтаж и ввод в работу
Не допускайте механической нагрузки от труб и попадания загрязнений внутрь. Сапун должен оставаться открытым и защищённым от воды и загрязнения.
Импульсная линия и монтажное положение выбираются по модели: нельзя переносить схему с другой разновидности регулятора.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| Регулятор давления | Поддерживает давление. |
| Запорный клапан | Выполняет отдельную функцию отключения. |
| Пружина / диапазон | Определяют допустимую уставку в конкретном исполнении. |
FAQ по выбору и эксплуатации
Можно ли заказать регулятор без указания уставки?
Для правильного подбора нужны выходное давление и диапазон настройки; при замене — маркировка пружины или шильдик.
Можно ли закрыть отверстие сапуна?
Нет. Работа регулятора связана с давлением в надмембранной полости; отверстие должно быть защищено от загрязнения, но не перекрыто.
Документация и чертежи серии

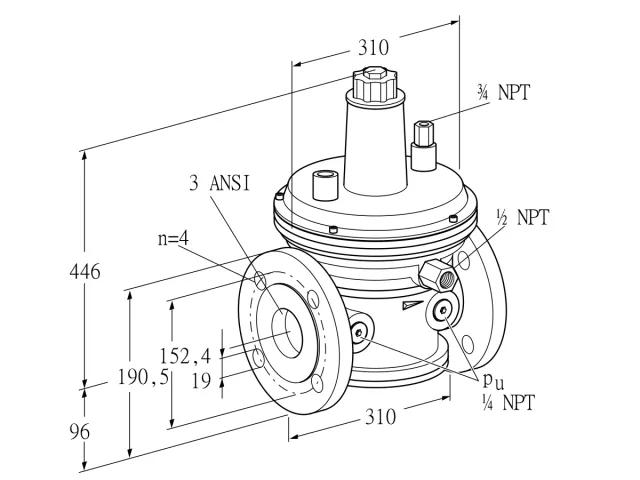

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VGBF 80TA10-3: техническое описание
Kromschroder VGBF 80TA10-3 — регулятор давления газа. Регулятор понижает и стабилизирует давление газа после себя в пределах рабочей настройки. Он не является отсечным клапаном, если такая функция прямо не указана.
Гидравлическое исполнение регулятора: номинальный диаметр — DN 80; присоединение к трубопроводу — фланец ANSI; максимальное входное давление pᵤ — Максимальное входное давление pu: 14,5 psig (1 бар). Оно задаёт допустимое входное давление и интерфейс подключения к газовой линии.
Для применения сверяют входное и требуемое выходное давление, расход, DN, присоединение, ориентацию и диапазон настройки пружины.
Для заказа и проверки исполнения используют восьмизначный артикул 86050700 и полное обозначение VGBF 80TA10-3. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VGBF 80TA10-3
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VGBF | Тип | Регулятор давления газа |
| 80 | Номинальный диаметр | DN 80 |
| TA | Присоединение к трубопроводу | Фланец ANSI |
| 10 | Входное давление | Максимальное входное давление pu: 14.5 psig (1 bar) |
Характеристики
- Наименование
- Kromschroder VGBF 80TA10-3 — регулятор давления газа — 86050700
- Артикул на сайте
- 86050700
- Артикул производителя
- 86050700
- Серия
- VGBF
- Тип
- Регулятор давления газа
- Номинальный диаметр
- DN 80
- Присоединение к трубопроводу
- Фланец ANSI
- Входное давление
- Максимальное входное давление pu: 14.5 psig (1 bar)
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VGBF 80TA10-386050700 | VGBF 80F40-3Z86050011 | VGBF 80TA10-3Z86050701 |
|---|---|---|---|
| Тип | Регулятор давления газа | Регулятор давления | Регулятор давления газа |
| Присоединение к трубопроводу | Фланец ANSI | Фланец по ISO 7005 | Фланец ANSI |
| Входное давление | Максимальное входное давление pu: 14.5 psig (1 bar) | Максимальное входное давление pu: 4 bar | Максимальное входное давление pu: 14.5 psig (1 bar) |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VGBF 80TA10-3 · 86050700 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 74924601 | Шток клапана VGBF 80..05/10; GIK 80 /BVal.spindle VGBF 80..05/10; GIK 80 /B | 1 |
| 2 | 74924621 | Компенсационная мембрана VGBF 80..05/10 GIK 80 /BComp diaphragm VGBF 80..05/10 GIK 80 /B | 1 |
| 3 | 74924631 | Рабочая мембрана VGBF/VAR/GIK 80 /BWork. diaphragm VGBF/VAR/GIK 80 /B | 1 |
| 4 | 74924678 | Тарелка мембраны VGBF 80 /BDiaphragm plate VGBF 80 /B | 1 |
| 5 | 74924641 | Предохранительная мембрана VGBF/VAR 80 /BSafety diaphragm VGBF/VAR 80 /B | 1 |
| 6 | 74924652 | Комплект VGBF 80/100..10/40; VAR 80/100 /B | 1 |
| 7 | 75426230 | Пружина 5-12,5 мбар, -Spring 5-12,5 mbar, - | 1 |
| 7 | 75426240 | Пружина 10-30 мбар, красныйSpring 10-30 mbar, red | 1 |
| 7 | 75426250 | Пружина 25-45 мбар, жёлтыйSpring 25-45 mbar, yellow | 1 |
| 7 | 75426260 | Пружина 40-60 мбар, зелёныйSpring 40-60 mbar, green | 1 |
| 7 | 75426270 | Пружина 55-75 мбар, синийSpring 55-75 mbar, blue | 1 |
| 7 | 75426280 | Пружина 70-90 мбар, чёрныйSpring 70-90 mbar, black | 1 |
| 7 | 75426290 | Пружина 85-105 мбар, белыйSpring 85-105 mbar, white | 1 |
| 7 | 75438984 | Пружина 100-160 мбар, чёрный/красныйSpring 100-160 mbar, black/red | 1 |
| 7 | 75438985 | Пружина 150-230 мбар, чёрный/жёлтыйSpring 150-230 mbar, black/yellow | 1 |
| 7 | 75438986 | Пружина 220-350 мбар, чёрный/зелёныйSpring 220-350 mbar, black/green | 1 |
| 8 | 74923252 | Регулировочный узел VGBF/GIK/VAR 65-80 /BAdjusting unit VGBF/GIK/VAR 65-80 /B | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
