Kromschroder VG 40/33F10NQ33 — электромагнитный газовый клапан — 85260250

Name: Kromschroder VG 40/33F10NQ33 — электромагнитный газовый клапан — 85260250
Brand: Kromschroder
SKU: 85260250

Артикул: 85260250 Все товары Kromschroder →

VG 40/33F10NQ33 · артикул 85260250. Электромагнитный газовый клапан.

Kromschroder VG 40/33F10NQ33 — электромагнитный газовый клапан — 85260250

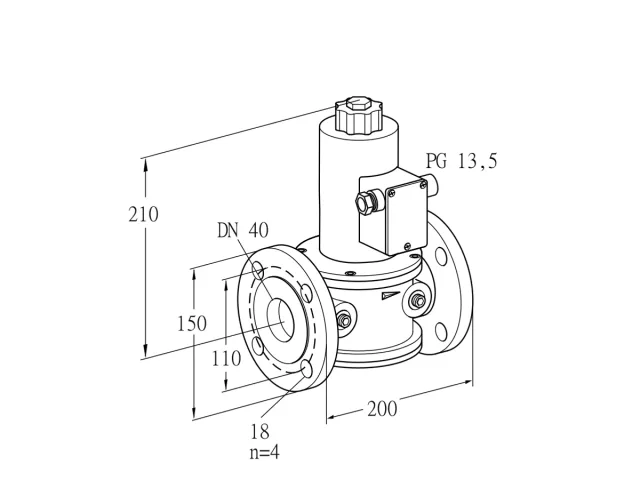

Увеличить фото

Основные характеристики

Артикул производителя: 85260250
Серия: VG
Тип: Электромагнитный газовый клапан
Номинальный диаметр: DN 40/33
Присоединение к трубопроводу: Фланец по ISO 7005
Входное давление: Максимальное входное давление pu: 1 bar

Все характеристики →Документы · 5

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Инструкция для этого исполнения требует уточнения. Ниже приведены доступные каталожные сведения. Монтажные размеры, схему подключения и настройки следует сверить по руководству именно этой версии. Уточните исполнение у менеджера.

Описание Kromschroder VG 40/33F10NQ33 — электромагнитный газовый клапан — 85260250

VG 40/33F10NQ33 · артикул 85260250. Электромагнитный газовый клапан.

Особенности данного исполнения

Параметр	Значение в карточке
Тип	Электромагнитный газовый клапан
Номинальный диаметр	DN 40/33
Присоединение к трубопроводу	Фланец по ISO 7005
Входное давление	Максимальное входное давление pu: 1 bar
Характер открытия	Быстрое открытие, быстрое закрытие
Напряжение питания	120 В AC, 50/60 Гц
Электрическое подключение	Клеммная коробка, IP 54

Подбор и сравнение

Что сопоставить	Условие
Полное обозначение и конструктивная версия	Сверить для этого полного исполнения и установленного узла.
Среда, давление, температура и расход	Сверить для этого полного исполнения и установленного узла.
Присоединения и монтажная длина	Сверить для этого полного исполнения и установленного узла.
Материал и комплектность узла	Сверить для этого полного исполнения и установленного узла.

Подготовка к монтажу или замене

Для этого исполнения требуется руководство, соответствующее его поколению. Монтажное положение, электрические соединения и числовые настройки по документации соседней серии не назначаются.

FAQ по подбору

Достаточно ли названия серии для замены?

Сравните полное обозначение и конструктивная версия, среда, давление, температура и расход, присоединения и монтажная длина, материал и комплектность узла. Подтверждённый переход, если он найден, указан в таблице замен с условиями.

Что приложить для уточнения исполнения?

Фотографию шильдика, схему подключения или установки и полный код VG 40/33F10NQ33. Сохраняйте буквенные индексы и параметры после косой черты.

Данные для подбора

Укажите известные параметры, приложите фотографию шильдика и схему узла.

Дополнительное описание, расшифровка и таблицы замен

Kromschroder VG 40/33F10NQ33: техническое описание

Kromschroder VG 40/33F10NQ33 — электромагнитный газовый клапан. Электромагнитный привод переводит запорный орган между предусмотренными состояниями и управляет подачей газа или воздуха по команде системы безопасности.

Проточная и присоединительная часть: номинальный диаметр — DN 40/33; присоединение к трубопроводу — фланец по ISO 7005; максимальное входное давление pᵤ — Максимальное входное давление pu: 1 бар. Эти параметры должны соответствовать направлению и геометрии газовой рампы.

Исполнительная и электрическая конфигурация: напряжение питания — 120 В AC, 50/60 Гц; характер открытия — быстрое открытие, быстрое закрытие; электрическое подключение — клеммная коробка, IP 54. Характер открытия и дополнительные функции относятся только к данному коду исполнения.

Для замены сверяют среду, DN, давление, присоединения, напряжение катушки, нормальное состояние, время открытия, регулировку расхода и обратную связь.

Для заказа и проверки исполнения используют восьмизначный артикул 85260250 и полное обозначение VG 40/33F10NQ33. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.

Расшифровка обозначения VG 40/33F10NQ33

Код в обозначении	Параметр	Значение
VG	Тип	Электромагнитный газовый клапан
40/33	Номинальный диаметр	DN 40/33
F	Присоединение к трубопроводу	Фланец по ISO 7005
10	Входное давление	Максимальное входное давление pu: 1 bar
N	Характер открытия	Быстрое открытие, быстрое закрытие
Q	Напряжение питания	120 В AC, 50/60 Гц
3	Электрическое подключение	Клеммная коробка, IP 54

Характеристики

Наименование: Kromschroder VG 40/33F10NQ33 — электромагнитный газовый клапан — 85260250
Артикул на сайте: 85260250
Артикул производителя: 85260250
Серия: VG
Тип: Электромагнитный газовый клапан
Номинальный диаметр: DN 40/33
Присоединение к трубопроводу: Фланец по ISO 7005
Входное давление: Максимальное входное давление pu: 1 bar
Характер открытия: Быстрое открытие, быстрое закрытие
Напряжение питания: 120 В AC, 50/60 Гц
Электрическое подключение: Клеммная коробка, IP 54

Техническая документация

PDFVAS 6-8, VCS 6-8, MB 7, VG 40-65, VR 40-65 (RU) · документация серииОткрыть документ ↗PDFVG 10/15 - 65 UKCA Type Examination Certificate (DE, EN) · документация серииОткрыть документ ↗PDFVG 10/15-65 VG (BMP (EU)2016/426 GAR) (DE, EN) · документация серииОткрыть документ ↗PDFVG 15-50 VG (BMP (EU)2016/426 GAR) (DE, EN) · документация серииОткрыть документ ↗PDFVG 10/15 - 65 (K OS EU-Konformitätserklärung) (DE, EN) · документация серииОткрыть документ ↗

Сравнение исполнений

Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.

Параметр	VG 40/33F10NQ3385260250	VG 40/32R02NT31DMVZ85208200	VG 40/33F10NT3385260160
Номинальный диаметр	DN 40/33	DN 40/32	DN 40/33
Присоединение к трубопроводу	Фланец по ISO 7005	Внутренняя резьба Rp	Фланец по ISO 7005
Входное давление	Максимальное входное давление pu: 1 bar	Максимальное входное давление pu: 200 mbar	Максимальное входное давление pu: 1 bar
Напряжение питания	120 В AC, 50/60 Гц	220/240 В AC, 50/60 Гц	220/240 В AC, 50/60 Гц
Регулировка расхода	Не подтверждено	С регулировкой расхода	Не подтверждено

Запчасти и схемы оборудования

Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.

Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
