Kromschroder VG 50R03NT33DMVZ — электромагнитный газовый клапан — 85257860
VG 50R03NT33DMVZ · артикул 85257860. Электромагнитный запорный клапан для перекрытия разрешённых газов или воздуха. Рабочее давление, открытие и электрическое подключение определяются полным исполнением.

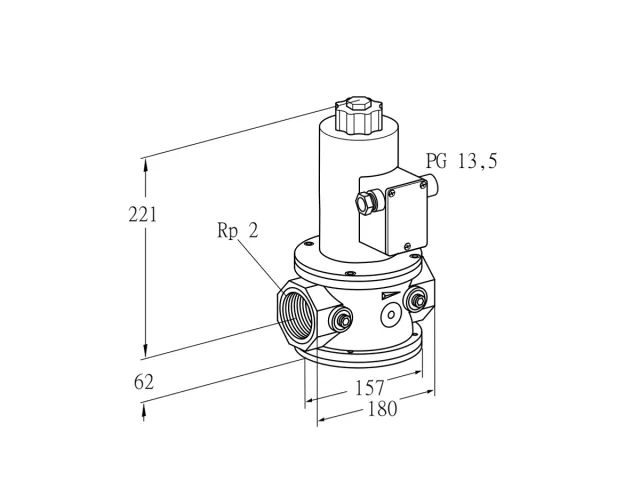

Увеличить фотоОсновные характеристики
- Артикул производителя
- 85257860
- Серия
- VG
- Тип
- Электромагнитный газовый клапан
- Номинальный диаметр
- DN 50
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 360 mbar
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder VG 50R03NT33DMVZ — электромагнитный газовый клапан — 85257860
VG 50R03NT33DMVZ · артикул 85257860. Электромагнитный запорный клапан для перекрытия разрешённых газов или воздуха. Рабочее давление, открытие и электрическое подключение определяются полным исполнением.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Электромагнитный газовый клапан |
| Номинальный диаметр | DN 50 |
| Присоединение к трубопроводу | Внутренняя резьба Rp |
| Входное давление | Максимальное входное давление pu: 360 mbar |
| Характер открытия | Быстрое открытие, быстрое закрытие |
| Напряжение питания | 220/240 В AC, 50/60 Гц |
| Электрическое подключение | Клеммная коробка, IP 54 |
| Регулировка расхода | С регулировкой расхода |
Применение и подбор
Сопоставьте давление на входе и расход с диаграммой выбранного типоразмера: один DN не определяет пропускную способность.
Проверьте скорость открытия, напряжение, род тока, электрический разъём и наличие указателя положения. Параметры каждого клапана сдвоенного блока проверяются отдельно.
Монтаж и ввод в работу
Соблюдайте направление потока и исключите напряжения от трубопровода; уплотнительный материал и стружка не должны попадать внутрь.
Монтажное положение, защиту катушки и доступ для обслуживания выбирают по инструкции соответствующего типоразмера. После монтажа проверяют герметичность и функцию отключения.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| VG | Серия запорных электромагнитных клапанов с несколькими размерами и вариантами открытия. |
| VGP | Отдельная конструкция с подключением через выпрямитель. |
| N / L, если предусмотрены | Быстрое / медленное открытие при быстром закрытии. |
FAQ по выбору и эксплуатации
Можно ли переносить катушку с похожего клапана?
Проверяют артикул привода, конструктивную версию, напряжение, выпрямитель и присоединение. Совпадения размера корпуса недостаточно.
Нужно ли проверять клапан после замены привода?
После сборки выполняют проверки герметичности и срабатывания по инструкции; состояние привода не подтверждает состояние седла и уплотнений.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- VG 10/15 - VG 65 (EN) — стр. 2.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder VG 50R03NT33DMVZ: техническое описание
Kromschroder VG 50R03NT33DMVZ — электромагнитный газовый клапан. Электромагнитный привод переводит запорный орган между предусмотренными состояниями и управляет подачей газа или воздуха по команде системы безопасности.
Проточная и присоединительная часть: номинальный диаметр — DN 50; присоединение к трубопроводу — внутренняя резьба Rp; максимальное входное давление pᵤ — Максимальное входное давление pu: 360 мбар. Эти параметры должны соответствовать направлению и геометрии газовой рампы.
Исполнительная и электрическая конфигурация: напряжение питания — 220/240 В AC, 50/60 Гц; характер открытия — быстрое открытие, быстрое закрытие; регулировка расхода — с регулировкой расхода; электрическое подключение — клеммная коробка, IP 54. Характер открытия и дополнительные функции относятся только к данному коду исполнения.
Для замены сверяют среду, DN, давление, присоединения, напряжение катушки, нормальное состояние, время открытия, регулировку расхода и обратную связь.
Для заказа и проверки исполнения используют восьмизначный артикул 85257860 и полное обозначение VG 50R03NT33DMVZ. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения VG 50R03NT33DMVZ
| Код в обозначении | Параметр | Значение |
|---|---|---|
| VG | Тип | Электромагнитный газовый клапан |
| 50 | Номинальный диаметр | DN 50 |
| R | Присоединение к трубопроводу | Внутренняя резьба Rp |
| 03 | Входное давление | Максимальное входное давление pu: 360 mbar |
| N | Характер открытия | Быстрое открытие, быстрое закрытие |
| T | Напряжение питания | 220/240 В AC, 50/60 Гц |
| 3 | Электрическое подключение | Клеммная коробка, IP 54 |
| D | Регулировка расхода | С регулировкой расхода |
Характеристики
- Наименование
- Kromschroder VG 50R03NT33DMVZ — электромагнитный газовый клапан — 85257860
- Артикул на сайте
- 85257860
- Артикул производителя
- 85257860
- Серия
- VG
- Тип
- Электромагнитный газовый клапан
- Номинальный диаметр
- DN 50
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 360 mbar
- Характер открытия
- Быстрое открытие, быстрое закрытие
- Напряжение питания
- 220/240 В AC, 50/60 Гц
- Электрическое подключение
- Клеммная коробка, IP 54
- Регулировка расхода
- С регулировкой расхода
Техническая документация
PDFVAS 6-8, VCS 6-8, MB 7, VG 40-65, VR 40-65 (RU) · документация серииОткрыть документ ↗PDFVG 10/15 - 65 UKCA Type Examination Certificate (DE, EN) · документация серииОткрыть документ ↗PDFVG 10/15-65 VG (BMP (EU)2016/426 GAR) (DE, EN) · документация серииОткрыть документ ↗PDFVG 15-50 VG (BMP (EU)2016/426 GAR) (DE, EN) · документация серииОткрыть документ ↗PDFVG 15/12...VG 50/39 (1,8bar) (K OS EU-Konformitätserklärung) (DE, EN) · документация серииОткрыть документ ↗PDFVG 10/15 - 65 (K OS EU-Konformitätserklärung) (DE, EN) · документация серииОткрыть документ ↗PDFVG 10/15 - VG 65 (EN) · документация серииОткрыть документ ↗
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | VG 50R03NT33DMVZ85257860 | VG 50R03NQ33DMVZ85257861 | VG 65F02LQ33DMVZ85272981 |
|---|---|---|---|
| Номинальный диаметр | DN 50 | DN 50 | DN 65 |
| Присоединение к трубопроводу | Внутренняя резьба Rp | Внутренняя резьба Rp | Фланец по ISO 7005 |
| Входное давление | Максимальное входное давление pu: 360 mbar | Максимальное входное давление pu: 360 mbar | Максимальное входное давление pu: 200 mbar |
| Характер открытия | Быстрое открытие, быстрое закрытие | Быстрое открытие, быстрое закрытие | Медленное открытие, быстрое закрытие |
| Напряжение питания | 220/240 В AC, 50/60 Гц | 120 В AC, 50/60 Гц | 120 В AC, 50/60 Гц |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
VG 50R03NT33DMVZ · 85257860 · Baustand: не указан
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
