Kromschroder BIOW 140HB-100/35-(26)F — промышленная газовая горелка — 84199251
BIOW 140HB-100/35-(26)F · артикул 84199251. Промышленная горелка для работы с горелочным камнем либо удлинённой жаростойкой трубой. Геометрия тоннеля влияет на рабочую характеристику.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84199251
- Серия
- BIOW
- Размер горелки
- 140
- Назначение
- Для горячего воздуха/высокой температуры печи
- Вид газа
- Для природного газа
- Длина стальной трубы от фланца печи
- 100 мм
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder BIOW 140HB-100/35-(26)F — промышленная газовая горелка — 84199251
BIOW 140HB-100/35-(26)F · артикул 84199251. Промышленная горелка для работы с горелочным камнем либо удлинённой жаростойкой трубой. Геометрия тоннеля влияет на рабочую характеристику.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Размер горелки | 140 |
| Назначение | Для горячего воздуха/высокой температуры печи |
| Вид газа | Для природного газа |
| Длина стальной трубы от фланца печи | 100 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 35 мм |
| Обозначение головки горелки | 26 |
| Конструктивное исполнение | F |
Применение и подбор
Сопоставьте вид топлива, мощность, температуру воздуха и топки, режим управления и давление в камере сгорания. Название серии не означает пригодность каждого исполнения для всех газов.
Проверьте индекс головки, длины от печного фланца и конструктивную ревизию. Для ремонта важен полный Baustand, а не только типоразмер.
Монтаж и ввод в работу
Монтаж должен учитывать футеровку, тепловое расширение и защиту горелочной трубы. Керамические детали устанавливают без механических напряжений.
Номинальную мощность и требуемые давления сверяют для конкретной головки и конструкции топки; пример мощности из инструкции не переносится на все артикулы.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| BIC / ZIC | Исполнения с керамической трубой. |
| BIO / ZIO | Работа с горелочным камнем или предусмотренной жаростойкой трубой. |
| Индекс головки / длина / Baustand | Отдельные признаки, определяющие комплектность и ремонтные детали. |
FAQ по выбору и эксплуатации
Почему одинаковый типоразмер имеет несколько мощностей?
Рабочая характеристика зависит от головки, топлива, температуры воздуха и топочного устройства. Подбор выполняют по данным конкретного исполнения.
Можно ли заказать вставку только по названию горелки?
Для вставки нужны полный артикул горелки, конструктивная ревизия и позиция на схеме. Совпадения BIC/BIO и номинального размера недостаточно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- BIO, BIOA, BIOW (RU) — стр. 2, 3.
- BIO, BIOA, BIOW, ZIO, ZIOW (EN) — стр. 41.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
BIOW 140HB-100/35-(26)F — исполнение оборудования Kromschroder. Артикул производителя: 84199251.
Применение
Горелка предназначена для сжигания указанного вида газа в промышленной теплотехнической установке. Геометрия трубы и головки является частью конкретного исполнения для сопряжения с печным пространством.
Расшифровка обозначения BIOW 140HB-100/35-(26)F
| Код в обозначении | Параметр | Значение |
|---|---|---|
| 140 | Размер горелки | 140 |
| H | Назначение | Для горячего воздуха/высокой температуры печи |
| B | Вид газа | Для природного газа |
| -100 | Длина стальной трубы от фланца печи | 100 мм |
| /35 | Расстояние от фланца печи до передней кромки головки горелки | 35 мм |
| -(26 | Обозначение головки горелки | 26 |
| )F | Конструктивное исполнение | F |
Характеристики
- Наименование
- Kromschroder BIOW 140HB-100/35-(26)F — промышленная газовая горелка — 84199251
- Артикул на сайте
- 84199251
- Артикул производителя
- 84199251
- Серия
- BIOW
- Размер горелки
- 140
- Назначение
- Для горячего воздуха/высокой температуры печи
- Вид газа
- Для природного газа
- Длина стальной трубы от фланца печи
- 100 мм
- Расстояние от фланца печи до передней кромки головки горелки
- 35 мм
- Обозначение головки горелки
- 26
- Конструктивное исполнение
- F
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | BIOW 140HB-100/35-(26)F84199251 | BIOW 125HB-600/535-(2)F84199222 | BIOW 140HB-300/235-(26)F84199194 |
|---|---|---|---|
| Размер горелки | 140 | 125 | 140 |
| Длина стальной трубы от фланца печи | 100 мм | 600 мм | 300 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 35 мм | 535 мм | 235 мм |
| Обозначение головки горелки | 26 | 2 | 26 |

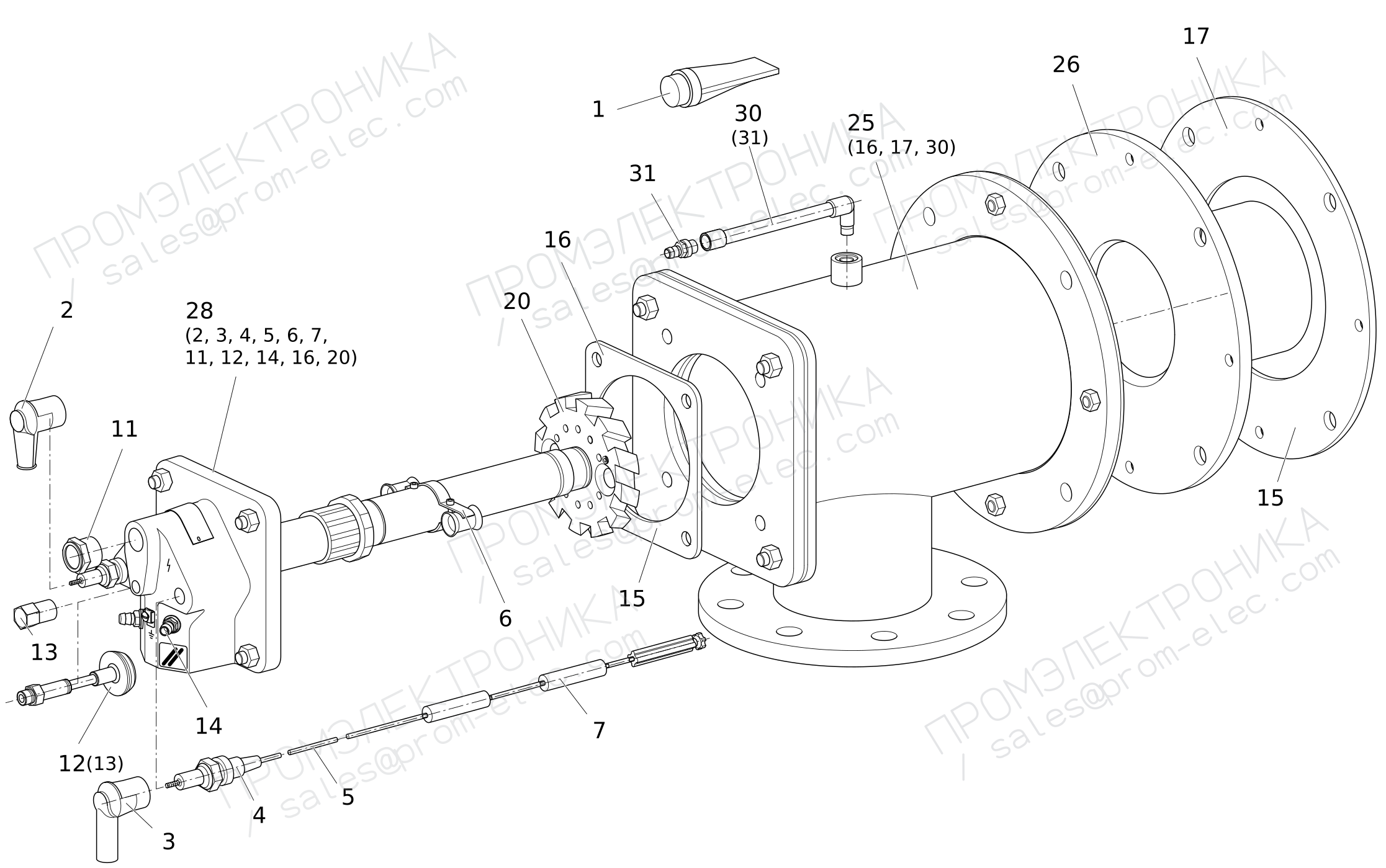

Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
BIOW 140HB-100/35-(26)F · 84199251 · Baustand: F
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74927820 | Комплект хомутов LT BR 140Schellen-Set LT BR 140 | 1 |
| 7 | 74330412 | Стержень электрода BR 140 L135electrode rod BR 140 L135 | 1 |
| 11 | 75447420 | Смотровое стекло 1/2''sight glass 1/2'' | 1 |
| 12 | 74923479 | Комплект регулятора расхода газа BR 140gas flow adjuster set BR 140 | 1 |
| 13 | 35458565 | Уплотняющий колпачокSealing cap | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74920292 | Комплект уплотнений BIO 140gasket set BIO 140 | 1 |
| 16 | 74921757 | Уплотнение газового корпуса BR 140 (упаковка: 5 шт.)gas housing gasket BR 140 (VE=5pcs) | 1 |
| 16 | 74922166 | Уплотнение газового корпуса BR 140 (упаковка: 25 шт.)gas housing gasket BR 140 (VE=25pcs) | 1 |
| 17 | 74921766 | Монтажное уплотнение BR 140 (упаковка: 5 шт.)mounting gasket BR 140 (VE=5pcs) | 1 |
| 20 | 74337232 | Головка горелки BR 140HB (26)burner head BR 140HB (26) | 1 |
| 25 | 74924225 | Комплект воздушного корпуса BRW 140 DN 125air housing set BRW 140 DN 125 | 1 |
| 26 | 74927650 | Жаровая труба в сборе BIOW 140 100/35burner tube assy. BIOW 140 100/35 | 1 |
| 28 | 74955712 | Горелочная вставка BIO 140HB 135 (26)burner insert BIO 140HB 135 (26) | 1 |
| 30 | 74927724 | Узел отбора давления воздуха BRWair pressure extraction BRW | 1 |
| 31 | 34340428 | Измерительный штуцер G1/8 V2Atest nipple G1/8 V2A | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
