Kromschroder ZIOW 165HB-200/135-(18)E — промышленная газовая горелка — 84199079
ZIOW 165HB-200/135-(18)E · артикул 84199079. Промышленная горелка для горелочного камня или жаростойкой горелочной трубы. Подбирается как часть топочного устройства.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84199079
- Серия
- ZIOW
- Размер горелки
- 165
- Назначение
- Для горячего воздуха/высокой температуры печи
- Вид газа
- Для природного газа
- Длина стальной трубы от фланца печи
- 200 мм
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder ZIOW 165HB-200/135-(18)E — промышленная газовая горелка — 84199079
ZIOW 165HB-200/135-(18)E · артикул 84199079. Промышленная горелка для горелочного камня или жаростойкой горелочной трубы. Подбирается как часть топочного устройства.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Размер горелки | 165 |
| Назначение | Для горячего воздуха/высокой температуры печи |
| Вид газа | Для природного газа |
| Длина стальной трубы от фланца печи | 200 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 135 мм |
| Обозначение головки горелки | 18 |
| Конструктивное исполнение | E |
Применение и подбор
Сопоставьте вид топлива, мощность, температуру воздуха и топки, режим управления и давление в камере сгорания. Название серии не означает пригодность каждого исполнения для всех газов.
Проверьте индекс головки, длины от печного фланца и конструктивную ревизию. Для ремонта важен полный Baustand, а не только типоразмер.
Монтаж и ввод в работу
Монтаж должен учитывать футеровку, тепловое расширение и защиту горелочной трубы. Керамические детали устанавливают без механических напряжений.
Номинальную мощность и требуемые давления сверяют для конкретной головки и конструкции топки; пример мощности из инструкции не переносится на все артикулы.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| BIC / ZIC | Исполнения с керамической трубой. |
| BIO / ZIO | Работа с горелочным камнем или предусмотренной жаростойкой трубой. |
| Индекс головки / длина / Baustand | Отдельные признаки, определяющие комплектность и ремонтные детали. |
FAQ по выбору и эксплуатации
Почему одинаковый типоразмер имеет несколько мощностей?
Рабочая характеристика зависит от головки, топлива, температуры воздуха и топочного устройства. Подбор выполняют по данным конкретного исполнения.
Можно ли заказать вставку только по названию горелки?
Для вставки нужны полный артикул горелки, конструктивная ревизия и позиция на схеме. Совпадения BIC/BIO и номинального размера недостаточно.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- ZIO, ZIOW (RU) — стр. 2, 3.
- BIO, BIOA, BIOW, ZIO, ZIOW (EN) — стр. 41.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
ZIOW 165HB-200/135-(18)E — исполнение оборудования Kromschroder. Артикул производителя: 84199079.
Применение
Горелка предназначена для сжигания указанного вида газа в промышленной теплотехнической установке. Геометрия трубы и головки является частью конкретного исполнения для сопряжения с печным пространством.
Расшифровка обозначения ZIOW 165HB-200/135-(18)E
| Код в обозначении | Параметр | Значение |
|---|---|---|
| 165 | Размер горелки | 165 |
| H | Назначение | Для горячего воздуха/высокой температуры печи |
| B | Вид газа | Для природного газа |
| -200 | Длина стальной трубы от фланца печи | 200 мм |
| /135 | Расстояние от фланца печи до передней кромки головки горелки | 135 мм |
| -(18 | Обозначение головки горелки | 18 |
| )E | Конструктивное исполнение | E |
Характеристики
- Наименование
- Kromschroder ZIOW 165HB-200/135-(18)E — промышленная газовая горелка — 84199079
- Артикул на сайте
- 84199079
- Артикул производителя
- 84199079
- Серия
- ZIOW
- Размер горелки
- 165
- Назначение
- Для горячего воздуха/высокой температуры печи
- Вид газа
- Для природного газа
- Длина стальной трубы от фланца печи
- 200 мм
- Расстояние от фланца печи до передней кромки головки горелки
- 135 мм
- Обозначение головки горелки
- 18
- Конструктивное исполнение
- E
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | ZIOW 165HB-200/135-(18)E84199079 | ZIOW 165HB-100/35-(18)E84199199 | ZIOW 200HB-150/85-(21)E84199250 |
|---|---|---|---|
| Размер горелки | 165 | 165 | 200 |
| Длина стальной трубы от фланца печи | 200 мм | 100 мм | 150 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 135 мм | 35 мм | 85 мм |
| Обозначение головки горелки | 18 | 18 | 21 |

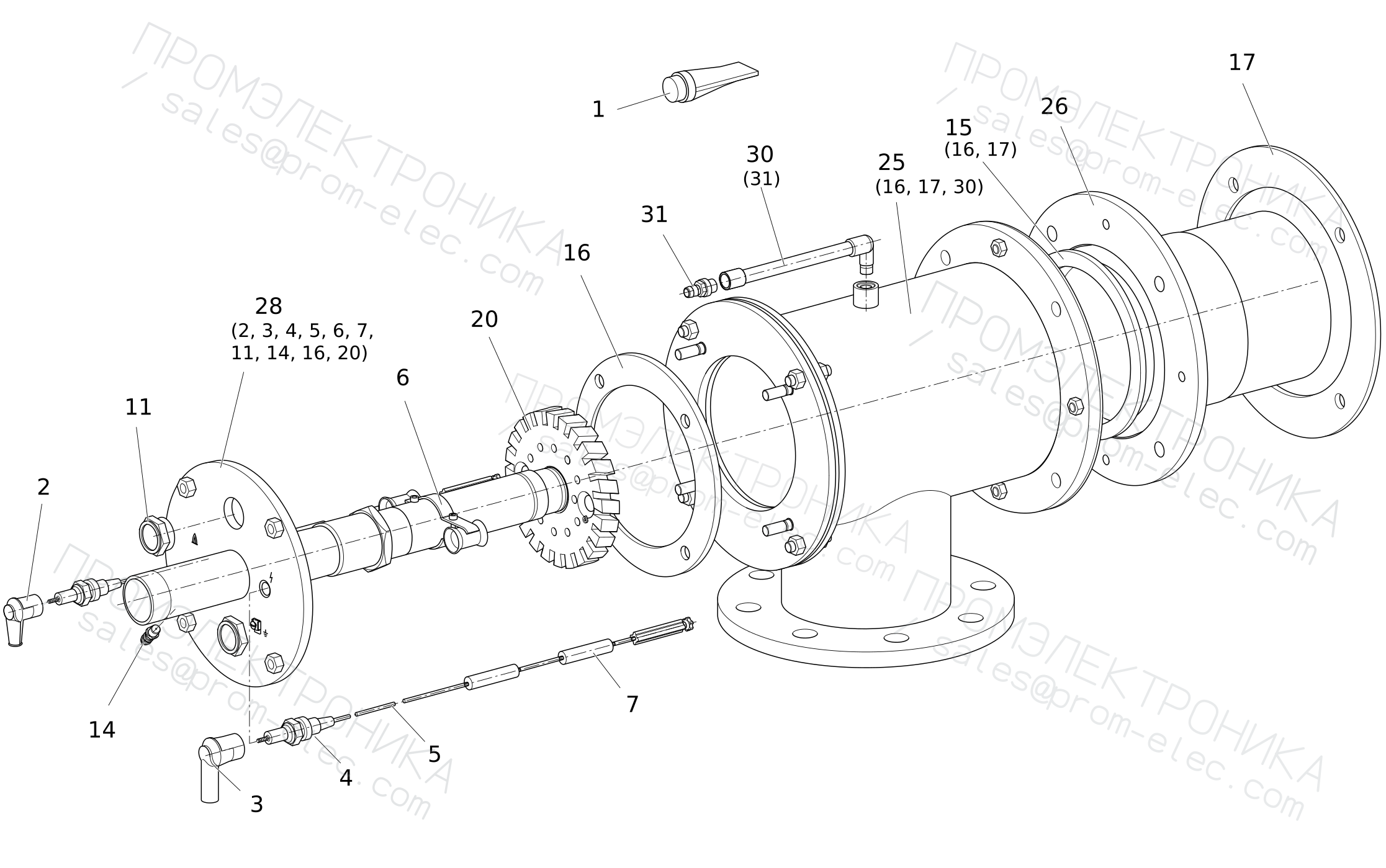

Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
ZIOW 165HB-200/135-(18)E · 84199079 · Baustand: E
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74927821 | Комплект держателя электрода LT BR 165electrode holder set LT BR 165 | 1 |
| 7 | 74330263 | Стержень электрода BR 165 L235 W:135electrode rod BR 165 L235 W:135 | 1 |
| 11 | 75451097 | Смотровое стекло 1''sight glass 1'' | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74920361 | Комплект уплотнений ZIO 165gasket set ZIO 165 | 1 |
| 16 | 74921758 | Уплотнение газового корпуса BR 165 (упаковка: 5 шт.)gas housing gasket BR 165 (VE=5pcs) | 1 |
| 17 | 74921767 | Монтажное уплотнение BR 165 (упаковка: 5 шт.)mounting gasket BR 165 (VE=5pcs) | 1 |
| 20 | 74337850 | Головка горелки BR 165HB (18)burner head BR 165HB (18) | 1 |
| 25 | 74924226 | Комплект воздушного корпуса BRW 165 DN 150air housing set BRW 165 DN 150 | 1 |
| 26 | 74924130 | Жаровая труба в сборе ZIOW 165 200/135burner tube assy. ZIOW 165 200/135 | 1 |
| 28 | 74970473 | Горелочная вставка BR 165HB 235 (18) W:135burner insert BR 165HB 235 (18) W:135 | 1 |
| 30 | 74927724 | Узел отбора давления воздуха BRWair pressure extraction BRW | 1 |
| 31 | 34340428 | Измерительный штуцер G1/8 V2Atest nipple G1/8 V2A | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
