Kromschroder ZIO 165RBL-250/85-(20)DB — промышленная газовая горелка — 84099733
ZIO 165RBL-250/85-(20)DB · артикул 84099733. Промышленная горелка для горелочного камня или жаростойкой горелочной трубы. Подбирается как часть топочного устройства.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84099733
- Серия
- ZIO
- Тип
- Газовая горелка
- Размер горелки
- 165
- Назначение
- Холодный воздух
- Вид газа
- Для природного газа
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder ZIO 165RBL-250/85-(20)DB — промышленная газовая горелка — 84099733
ZIO 165RBL-250/85-(20)DB · артикул 84099733. Промышленная горелка для горелочного камня или жаростойкой горелочной трубы. Подбирается как часть топочного устройства.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Газовая горелка |
| Размер горелки | 165 |
| Назначение | Холодный воздух |
| Вид газа | Для природного газа |
| Вариант | Факел |
| Длина стальной трубы от фланца печи | 250 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 85 мм |
| Обозначение головки горелки | 20 |
| Конструктивное исполнение | D |
| Специальное применение | С отверстиями продувочного воздуха |
Применение и подбор
Сопоставьте вид топлива, мощность, температуру воздуха и топки, режим управления и давление в камере сгорания. Название серии не означает пригодность каждого исполнения для всех газов.
Проверьте индекс головки, длины от печного фланца и конструктивную ревизию. Для ремонта важен полный Baustand, а не только типоразмер.
Монтаж и ввод в работу
Монтаж должен учитывать футеровку, тепловое расширение и защиту горелочной трубы. Керамические детали устанавливают без механических напряжений.
Номинальную мощность и требуемые давления сверяют для конкретной головки и конструкции топки; пример мощности из инструкции не переносится на все артикулы.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| BIC / ZIC | Исполнения с керамической трубой. |
| BIO / ZIO | Работа с горелочным камнем или предусмотренной жаростойкой трубой. |
| Индекс головки / длина / Baustand | Отдельные признаки, определяющие комплектность и ремонтные детали. |
FAQ по выбору и эксплуатации
Почему одинаковый типоразмер имеет несколько мощностей?
Рабочая характеристика зависит от головки, топлива, температуры воздуха и топочного устройства. Подбор выполняют по данным конкретного исполнения.
Можно ли заказать вставку только по названию горелки?
Для вставки нужны полный артикул горелки, конструктивная ревизия и позиция на схеме. Совпадения BIC/BIO и номинального размера недостаточно.

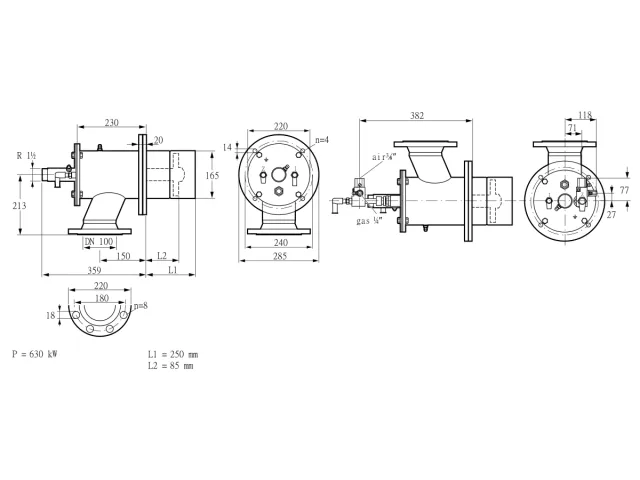

Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- ZIO, ZIOW (RU) — стр. 2, 3.
- BIO, BIOA, BIOW, ZIO, ZIOW (EN) — стр. 41.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder ZIO 165RBL-250/85-(20)DB: техническое описание
Kromschroder ZIO 165RBL-250/85-(20)DB — газовая горелка. Горелка предназначена для сжигания указанного вида газа в промышленной теплотехнической установке. Геометрия трубы и головки является частью конкретного исполнения для сопряжения с печным пространством.
Область применения по точному коду: размер горелки — 165; назначение — холодный воздух. Назначение и вид газа нельзя переносить на другое буквенное исполнение серии.
Монтажная геометрия и головка: длина стальной трубы от фланца печи — 250 мм; расстояние от фланца печи до передней кромки головки — 85 мм; обозначение головки горелки — 20; конструктивное исполнение — D. Эти размеры определяют положение головки относительно футеровки и рабочей камеры.
Для подбора необходимы тепловая нагрузка и тип газа, температура печи, размер горелки, длина трубы, вылет головки, её обозначение и исполнение корпуса.
Для заказа и проверки исполнения используют восьмизначный артикул 84099733 и полное обозначение ZIO 165RBL-250/85-(20)DB. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения ZIO 165RBL-250/85-(20)DB
| Код в обозначении | Параметр | Значение |
|---|---|---|
| ZIO | Тип | Газовая горелка |
| 165 | Размер горелки | 165 |
| R | Назначение | Холодный воздух |
| B | Вид газа | Для природного газа |
| L | Вариант | Факел |
| -250 | Длина стальной трубы от фланца печи | 250 мм |
| /85 | Расстояние от фланца печи до передней кромки головки горелки | 85 мм |
| -(20 | Обозначение головки горелки | 20 |
| )D | Конструктивное исполнение | D |
| B | Специальное применение | С отверстиями продувочного воздуха |
Характеристики
- Наименование
- Kromschroder ZIO 165RBL-250/85-(20)DB — промышленная газовая горелка — 84099733
- Артикул на сайте
- 84099733
- Артикул производителя
- 84099733
- Серия
- ZIO
- Тип
- Газовая горелка
- Размер горелки
- 165
- Назначение
- Холодный воздух
- Вид газа
- Для природного газа
- Вариант
- Факел
- Длина стальной трубы от фланца печи
- 250 мм
- Расстояние от фланца печи до передней кромки головки горелки
- 85 мм
- Обозначение головки горелки
- 20
- Конструктивное исполнение
- D
- Специальное применение
- С отверстиями продувочного воздуха
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | ZIO 165RBL-250/85-(20)DB84099733 | ZIO 165RBL-250/235-(20)D84246032 | ZIO 165RBL-300/135-(20)DB84099737 |
|---|---|---|---|
| Длина стальной трубы от фланца печи | 250 мм | 250 мм | 300 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 85 мм | 235 мм | 135 мм |
| Специальное применение | С отверстиями продувочного воздуха | Не подтверждено | С отверстиями продувочного воздуха |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
ZIO 165RBL-250/85-(20)DB · 84099733 · Baustand: D
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74927876 | Комплект держателя электрода LT BR 165 Lelectrode holder set LT BR 165 L | 1 |
| 7 | 74337256 | Стержень электрода BR 165 L85electrode rod BR 165 L85 | 1 |
| 8 | 75440155 | Стержень электрода ZMI 16 L500electrode rod ZMI 16 L500 | 1 |
| 9 | 84230050 | ZMI 16B500R | 1 |
| 11 | 75451097 | Смотровое стекло 1''sight glass 1'' | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74920361 | Комплект уплотнений ZIO 165gasket set ZIO 165 | 1 |
| 16 | 74921758 | Уплотнение газового корпуса BR 165 (упаковка: 5 шт.)gas housing gasket BR 165 (VE=5pcs) | 1 |
| 17 | 74921767 | Монтажное уплотнение BR 165 (упаковка: 5 шт.)mounting gasket BR 165 (VE=5pcs) | 1 |
| 20 | 74337858 | Головка горелки BR 165RBL (20)burner head BR 165RBL (20) | 1 |
| 25 | 74971391 | Комплект воздушного корпуса BR 165air housing set BR 165 | 1 |
| 26 | 74921444 | Жаровая труба в сборе ZIO 165 250/85 Bburner tube assy. ZIO 165 250/85 B | 1 |
| 28 | 74922539 | Горелочная вставка BR 165RBL 85 (20)burner insert BR 165RBL 85 (20) | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
