Kromschroder BIOA 65HB-250/135-(34)DB — промышленная газовая горелка — 84099717
BIOA 65HB-250/135-(34)DB · артикул 84099717. Промышленная горелка для работы с горелочным камнем либо удлинённой жаростойкой трубой. Геометрия тоннеля влияет на рабочую характеристику.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84099717
- Серия
- BIOA
- Размер горелки
- 65
- Назначение
- Для горячего воздуха/высокой температуры печи
- Вид газа
- Для природного газа
- Длина стальной трубы от фланца печи
- 250 мм
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder BIOA 65HB-250/135-(34)DB — промышленная газовая горелка — 84099717
BIOA 65HB-250/135-(34)DB · артикул 84099717. Промышленная горелка для работы с горелочным камнем либо удлинённой жаростойкой трубой. Геометрия тоннеля влияет на рабочую характеристику.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Размер горелки | 65 |
| Назначение | Для горячего воздуха/высокой температуры печи |
| Вид газа | Для природного газа |
| Длина стальной трубы от фланца печи | 250 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 135 мм |
| Обозначение головки горелки | 34 |
| Конструктивное исполнение | D |
| Специальное применение | С отверстиями продувочного воздуха |
Применение и подбор
Сопоставьте вид топлива, мощность, температуру воздуха и топки, режим управления и давление в камере сгорания. Название серии не означает пригодность каждого исполнения для всех газов.
Проверьте индекс головки, длины от печного фланца и конструктивную ревизию. Для ремонта важен полный Baustand, а не только типоразмер.
Монтаж и ввод в работу
Монтаж должен учитывать футеровку, тепловое расширение и защиту горелочной трубы. Керамические детали устанавливают без механических напряжений.
Номинальную мощность и требуемые давления сверяют для конкретной головки и конструкции топки; пример мощности из инструкции не переносится на все артикулы.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| BIC / ZIC | Исполнения с керамической трубой. |
| BIO / ZIO | Работа с горелочным камнем или предусмотренной жаростойкой трубой. |
| Индекс головки / длина / Baustand | Отдельные признаки, определяющие комплектность и ремонтные детали. |
FAQ по выбору и эксплуатации
Почему одинаковый типоразмер имеет несколько мощностей?
Рабочая характеристика зависит от головки, топлива, температуры воздуха и топочного устройства. Подбор выполняют по данным конкретного исполнения.
Можно ли заказать вставку только по названию горелки?
Для вставки нужны полный артикул горелки, конструктивная ревизия и позиция на схеме. Совпадения BIC/BIO и номинального размера недостаточно.

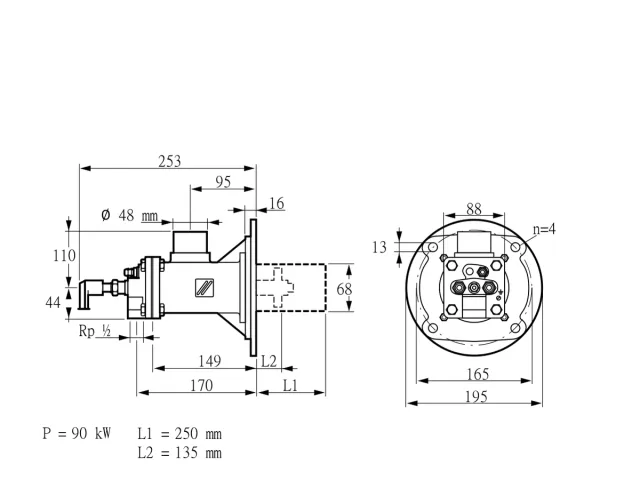

Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- BIO, BIOA, BIOW (RU) — стр. 2, 3.
- BIO, BIOA, BIOW, ZIO, ZIOW (EN) — стр. 41.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
BIOA 65HB-250/135-(34)DB — исполнение оборудования Kromschroder. Артикул производителя: 84099717.
Применение
Горелка предназначена для сжигания указанного вида газа в промышленной теплотехнической установке. Геометрия трубы и головки является частью конкретного исполнения для сопряжения с печным пространством.
Расшифровка обозначения BIOA 65HB-250/135-(34)DB
| Код в обозначении | Параметр | Значение |
|---|---|---|
| 65 | Размер горелки | 65 |
| H | Назначение | Для горячего воздуха/высокой температуры печи |
| B | Вид газа | Для природного газа |
| -250 | Длина стальной трубы от фланца печи | 250 мм |
| /135 | Расстояние от фланца печи до передней кромки головки горелки | 135 мм |
| -(34 | Обозначение головки горелки | 34 |
| )D | Конструктивное исполнение | D |
| B | Специальное применение | С отверстиями продувочного воздуха |
Характеристики
- Наименование
- Kromschroder BIOA 65HB-250/135-(34)DB — промышленная газовая горелка — 84099717
- Артикул на сайте
- 84099717
- Артикул производителя
- 84099717
- Серия
- BIOA
- Размер горелки
- 65
- Назначение
- Для горячего воздуха/высокой температуры печи
- Вид газа
- Для природного газа
- Длина стальной трубы от фланца печи
- 250 мм
- Расстояние от фланца печи до передней кромки головки горелки
- 135 мм
- Обозначение головки горелки
- 34
- Конструктивное исполнение
- D
- Специальное применение
- С отверстиями продувочного воздуха
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | BIOA 65HB-250/135-(34)DB84099717 | BIOA 65HB-200/135-(34)D84022520 | BIOA 65HB-300/185-(34)DB84099860 |
|---|---|---|---|
| Длина стальной трубы от фланца печи | 250 мм | 200 мм | 300 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 135 мм | 135 мм | 185 мм |
| Специальное применение | С отверстиями продувочного воздуха | Не подтверждено | С отверстиями продувочного воздуха |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
BIOA 65HB-250/135-(34)DB · 84099717 · Baustand: B
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74920901 | Держатель электрода ZIO/BIA 65electrode holder ZIO/BIA 65 | 1 |
| 7 | 74330711 | Стержень электрода BIA 65 L135 constr.Belectrode rod BIA 65 L135 constr.B | 1 |
| 11 | 74971292 | Смотровое стекло BIA 65 с Стопорное кольцоsight glass BIA 65 with lock ring | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74920354 | Комплект уплотнений BIOA 65gasket set BIOA 65 | 1 |
| 16 | 74921753 | Уплотнение газового корпуса BIA 65 (упаковка: 5 шт.)gas housing gasket BIA 65 (VE=5pcs) | 1 |
| 16 | 74922164 | Уплотнение газового корпуса BIA 65 (упаковка: 25 шт.)gas housing gasket BIA 65 (VE=25pcs) | 1 |
| 17 | 74921762 | Монтажное уплотнение BIA 65 (упаковка: 5 шт.)mounting gasket BIA 65 (VE=5pcs) | 1 |
| 20 | 74330421 | Головка горелки BR 65HB (34)burner head BR 65HB (34) | 1 |
| 25 | 74955907 | Комплект воздушного корпуса BIA 65 LA=48air housing set BIA 65 LA=48 | 1 |
| 26 | 74959986 | Жаровая труба в сборе BIO 65 250/135 Bburner tube assy. BIO 65 250/135 B | 1 |
| 28 | 74956373 | Горелочная вставка BIA 65HB 135 (34)burner insert BIA 65HB 135 (34) | 1 |
BIOA 65HB-250/135-(34)DB · 84099717 · Baustand: D
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74927816 | Комплект держателя электрода LT BR 65electrode holder set LT BR 65 | 1 |
| 7 | 74339052 | Стержень электрода BIA 65 L135electrode rod BIA 65 L135 | 1 |
| 11 | 74971292 | Смотровое стекло BIA 65 с Стопорное кольцоsight glass BIA 65 with lock ring | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74920354 | Комплект уплотнений BIOA 65gasket set BIOA 65 | 1 |
| 16 | 74921753 | Уплотнение газового корпуса BIA 65 (упаковка: 5 шт.)gas housing gasket BIA 65 (VE=5pcs) | 1 |
| 16 | 74922164 | Уплотнение газового корпуса BIA 65 (упаковка: 25 шт.)gas housing gasket BIA 65 (VE=25pcs) | 1 |
| 17 | 74921762 | Монтажное уплотнение BIA 65 (упаковка: 5 шт.)mounting gasket BIA 65 (VE=5pcs) | 1 |
| 20 | 74330421 | Головка горелки BR 65HB (34)burner head BR 65HB (34) | 1 |
| 25 | 74955907 | Комплект воздушного корпуса BIA 65 LA=48air housing set BIA 65 LA=48 | 1 |
| 26 | 74959986 | Жаровая труба в сборе BIO 65 250/135 Bburner tube assy. BIO 65 250/135 B | 1 |
| 28 | 74956373 | Горелочная вставка BIA 65HB 135 (34)burner insert BIA 65HB 135 (34) | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
