Kromschroder BIOA 65RM-350/335-(71)D — промышленная газовая горелка — 84022547
BIOA 65RM-350/335-(71)D · артикул 84022547. Промышленная горелка для работы с горелочным камнем либо удлинённой жаростойкой трубой. Геометрия тоннеля влияет на рабочую характеристику.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84022547
- Серия
- BIOA
- Размер горелки
- 65
- Назначение
- Холодный воздух
- Вид газа
- Для пропана, пропан-бутана и бутана (со смесителем)
- Длина стальной трубы от фланца печи
- 350 мм
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder BIOA 65RM-350/335-(71)D — промышленная газовая горелка — 84022547
BIOA 65RM-350/335-(71)D · артикул 84022547. Промышленная горелка для работы с горелочным камнем либо удлинённой жаростойкой трубой. Геометрия тоннеля влияет на рабочую характеристику.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Размер горелки | 65 |
| Назначение | Холодный воздух |
| Вид газа | Для пропана, пропан-бутана и бутана (со смесителем) |
| Длина стальной трубы от фланца печи | 350 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 335 мм |
| Обозначение головки горелки | 71 |
| Конструктивное исполнение | D |
Применение и подбор
Сопоставьте вид топлива, мощность, температуру воздуха и топки, режим управления и давление в камере сгорания. Название серии не означает пригодность каждого исполнения для всех газов.
Проверьте индекс головки, длины от печного фланца и конструктивную ревизию. Для ремонта важен полный Baustand, а не только типоразмер.
Монтаж и ввод в работу
Монтаж должен учитывать футеровку, тепловое расширение и защиту горелочной трубы. Керамические детали устанавливают без механических напряжений.
Номинальную мощность и требуемые давления сверяют для конкретной головки и конструкции топки; пример мощности из инструкции не переносится на все артикулы.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| BIC / ZIC | Исполнения с керамической трубой. |
| BIO / ZIO | Работа с горелочным камнем или предусмотренной жаростойкой трубой. |
| Индекс головки / длина / Baustand | Отдельные признаки, определяющие комплектность и ремонтные детали. |
FAQ по выбору и эксплуатации
Почему одинаковый типоразмер имеет несколько мощностей?
Рабочая характеристика зависит от головки, топлива, температуры воздуха и топочного устройства. Подбор выполняют по данным конкретного исполнения.
Можно ли заказать вставку только по названию горелки?
Для вставки нужны полный артикул горелки, конструктивная ревизия и позиция на схеме. Совпадения BIC/BIO и номинального размера недостаточно.

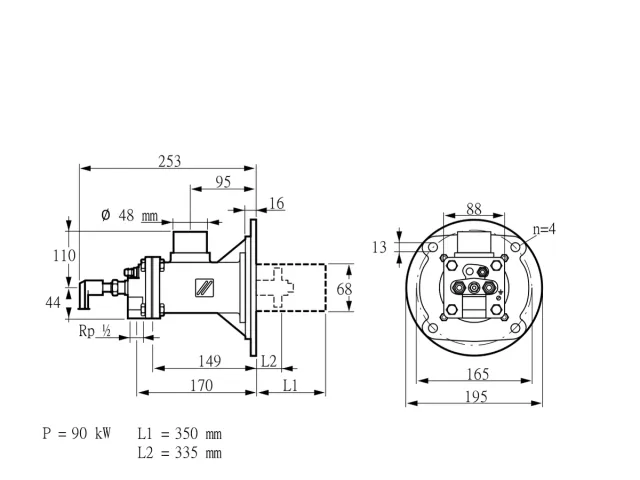

Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- BIO, BIOA, BIOW (RU) — стр. 2, 3.
- BIO, BIOA, BIOW, ZIO, ZIOW (EN) — стр. 41.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
BIOA 65RM-350/335-(71)D — исполнение оборудования Kromschroder. Артикул производителя: 84022547.
Применение
Горелка предназначена для сжигания указанного вида газа в промышленной теплотехнической установке. Геометрия трубы и головки является частью конкретного исполнения для сопряжения с печным пространством.
Расшифровка обозначения BIOA 65RM-350/335-(71)D
| Код в обозначении | Параметр | Значение |
|---|---|---|
| 65 | Размер горелки | 65 |
| R | Назначение | Холодный воздух |
| M | Вид газа | Для пропана, пропан-бутана и бутана (со смесителем) |
| -350 | Длина стальной трубы от фланца печи | 350 мм |
| /335 | Расстояние от фланца печи до передней кромки головки горелки | 335 мм |
| -(71 | Обозначение головки горелки | 71 |
| )D | Конструктивное исполнение | D |
Характеристики
- Наименование
- Kromschroder BIOA 65RM-350/335-(71)D — промышленная газовая горелка — 84022547
- Артикул на сайте
- 84022547
- Артикул производителя
- 84022547
- Серия
- BIOA
- Размер горелки
- 65
- Назначение
- Холодный воздух
- Вид газа
- Для пропана, пропан-бутана и бутана (со смесителем)
- Длина стальной трубы от фланца печи
- 350 мм
- Расстояние от фланца печи до передней кромки головки горелки
- 335 мм
- Обозначение головки горелки
- 71
- Конструктивное исполнение
- D
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | BIOA 65RM-350/335-(71)D84022547 | BIOA 65RM-300/185-(71)DB84099902 | BIOA 65RM-400/285-(71)DB84199280 |
|---|---|---|---|
| Длина стальной трубы от фланца печи | 350 мм | 300 мм | 400 мм |
| Расстояние от фланца печи до передней кромки головки горелки | 335 мм | 185 мм | 285 мм |
| Специальное применение | Не подтверждено | С отверстиями продувочного воздуха | С отверстиями продувочного воздуха |
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
BIOA 65RM-350/335-(71)D · 84022547 · Baustand: B
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74920901 | Держатель электрода ZIO/BIA 65electrode holder ZIO/BIA 65 | 1 |
| 7 | 74331301 | Стержень электрода BIA 65 L335 constr.Belectrode rod BIA 65 L335 constr.B | 1 |
| 11 | 74971292 | Смотровое стекло BIA 65 с Стопорное кольцоsight glass BIA 65 with lock ring | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74920354 | Комплект уплотнений BIOA 65gasket set BIOA 65 | 1 |
| 16 | 74921753 | Уплотнение газового корпуса BIA 65 (упаковка: 5 шт.)gas housing gasket BIA 65 (VE=5pcs) | 1 |
| 16 | 74922164 | Уплотнение газового корпуса BIA 65 (упаковка: 25 шт.)gas housing gasket BIA 65 (VE=25pcs) | 1 |
| 17 | 74921762 | Монтажное уплотнение BIA 65 (упаковка: 5 шт.)mounting gasket BIA 65 (VE=5pcs) | 1 |
| 20 | 74916617 | Головка горелки BR 65RM (71)burner head BR 65RM (71) | 1 |
| 25 | 74955907 | Комплект воздушного корпуса BIA 65 LA=48air housing set BIA 65 LA=48 | 1 |
| 26 | 74959944 | Жаровая труба в сборе BIO 65 350/335burner tube assy. BIO 65 350/335 | 1 |
| 28 | 74959229 | Горелочная вставка BIA 65RM 335 (71)burner insert BIA 65RM 335 (71) | 1 |
BIOA 65RM-350/335-(71)D · 84022547 · Baustand: D
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 05012009 | Термостойкая керамическая паста, 50 gheat resistant ceramic paste, 50 g | 1 |
| 2 | 04115301 | Угловой штекер ø4 mmangle plug ø4 mm | 1 |
| 3 | 74977636 | Угловой штекер ø4 mm, с подавлением помехangle plug ø4 mm, interference-free | 1 |
| 4 | 34482170 | Свеча зажигания M14x1,25 L35spark plug M14x1,25 L35 | 1 |
| 5 | 74921607 | Пружинный контактный зажимspring clip connector | 1 |
| 6 | 74927816 | Комплект держателя электрода LT BR 65electrode holder set LT BR 65 | 1 |
| 7 | 74339054 | Стержень электрода BIA 65 L335electrode rod BIA 65 L335 | 1 |
| 11 | 74971292 | Смотровое стекло BIA 65 с Стопорное кольцоsight glass BIA 65 with lock ring | 1 |
| 14 | 74917280 | Комплект измерительного штуцера G 1/8test nipple set G 1/8 | 1 |
| 15 | 74920354 | Комплект уплотнений BIOA 65gasket set BIOA 65 | 1 |
| 16 | 74921753 | Уплотнение газового корпуса BIA 65 (упаковка: 5 шт.)gas housing gasket BIA 65 (VE=5pcs) | 1 |
| 16 | 74922164 | Уплотнение газового корпуса BIA 65 (упаковка: 25 шт.)gas housing gasket BIA 65 (VE=25pcs) | 1 |
| 17 | 74921762 | Монтажное уплотнение BIA 65 (упаковка: 5 шт.)mounting gasket BIA 65 (VE=5pcs) | 1 |
| 20 | 74916617 | Головка горелки BR 65RM (71)burner head BR 65RM (71) | 1 |
| 25 | 74955907 | Комплект воздушного корпуса BIA 65 LA=48air housing set BIA 65 LA=48 | 1 |
| 26 | 74959944 | Жаровая труба в сборе BIO 65 350/335burner tube assy. BIO 65 350/335 | 1 |
| 28 | 74959229 | Горелочная вставка BIA 65RM 335 (71)burner insert BIA 65RM 335 (71) | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
