Kromschroder DKR 150Z03H450D — дисковая поворотная заслонка — 72701310

DKR 150Z03H450D · артикул 72701310. Дисковый затвор для регулирования горячего воздуха и дымовых газов. DKR поставляется в ручном исполнении либо со свободным валом; IDR представляет собой согласованный узел затвора с сервоприводом IC 50.

Особенности данного исполнения

Применение и подбор

Выберите температурное исполнение, DN, допустимый перепад, тип диска и требуемый угол регулирования.

Для IDR дополнительно проверьте момент и время хода привода, питание, сигнал и расположение соединительного комплекта. Для DKR с ручной настройкой комплект привода не подразумевается.

Монтаж и ввод в работу

Затвор должен свободно перемещаться без механических напряжений от трубопровода. Сам затвор не закрывают теплоизоляцией.

Для соединения с тягами при температуре среды выше 250 °C инструкция требует теплозащитную пластину. Аксиальный комплект предусмотрен для затвора со свободным валом и кольцевым зазором.

Сравнение исполнений

FAQ по выбору и эксплуатации

Является ли DKR герметичным газовым запорным клапаном?

Назначение этой серии — регулирование воздуха и дымовых газов. Функцию газового предохранительного отсечения нельзя приписывать затвору по внешнему виду.

Можно ли поставить любой привод с достаточным моментом?

Кроме момента проверяют вал, отверстия, направление вращения, температурную защиту и геометрию передачи. Готовые комплекты привязаны к исполнению затвора.

Документация и чертежи серии

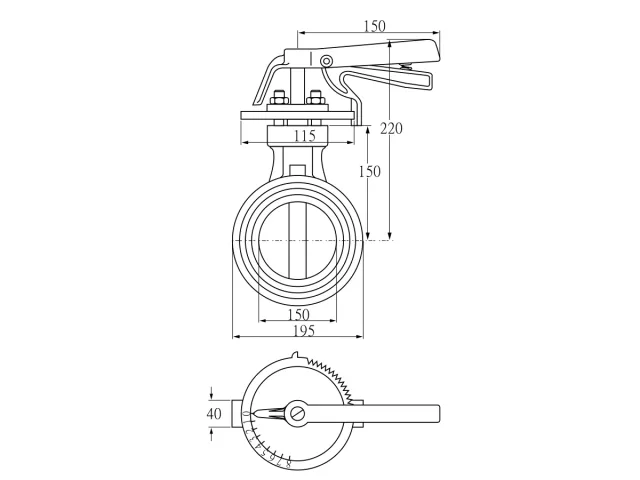

Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.

• DKR, IDR (RU) — стр. 2, 3, 4.
• DKR, IDR (EN) — стр. 25.

Данные для подбора

Укажите известные параметры, приложите фотографию шильдика и схему узла.
