Kromschroder GDJ 40R04-0L — регулятор давления газа — 03155034
GDJ 40R04-0L · артикул 03155034. Регулятор давления газа: поддерживает постоянное давление на выходе при изменениях расхода и давления на входе.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 03155034
- Серия
- GDJ
- Тип
- Регулятор давления
- Номинальный диаметр
- DN 40
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 400 mbar (160 ''WC)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Kromschroder GDJ 40R04-0L — регулятор давления газа — 03155034
GDJ 40R04-0L · артикул 03155034. Регулятор давления газа: поддерживает постоянное давление на выходе при изменениях расхода и давления на входе.
Особенности данного исполнения
| Параметр | Значение в карточке |
|---|---|
| Тип | Регулятор давления |
| Номинальный диаметр | DN 40 |
| Присоединение к трубопроводу | Внутренняя резьба Rp |
| Входное давление | Максимальное входное давление pu: 400 mbar (160 ''WC) |
Применение и подбор
Проверьте минимальное и максимальное входное давление, требуемую уставку и расход в обоих крайних режимах.
Диапазон выходного давления зависит от пружины и исполнения. Обозначение корпуса не заменяет проверку установленной пружины и заводской настройки.
Монтаж и ввод в работу
Не допускайте механической нагрузки от труб и попадания загрязнений внутрь. Сапун должен оставаться открытым и защищённым от воды и загрязнения.
Импульсная линия и монтажное положение выбираются по модели: нельзя переносить схему с другой разновидности регулятора.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| Регулятор давления | Поддерживает давление. |
| Запорный клапан | Выполняет отдельную функцию отключения. |
| Пружина / диапазон | Определяют допустимую уставку в конкретном исполнении. |
FAQ по выбору и эксплуатации
Можно ли заказать регулятор без указания уставки?
Для правильного подбора нужны выходное давление и диапазон настройки; при замене — маркировка пружины или шильдик.
Можно ли закрыть отверстие сапуна?
Нет. Работа регулятора связана с давлением в надмембранной полости; отверстие должно быть защищено от загрязнения, но не перекрыто.

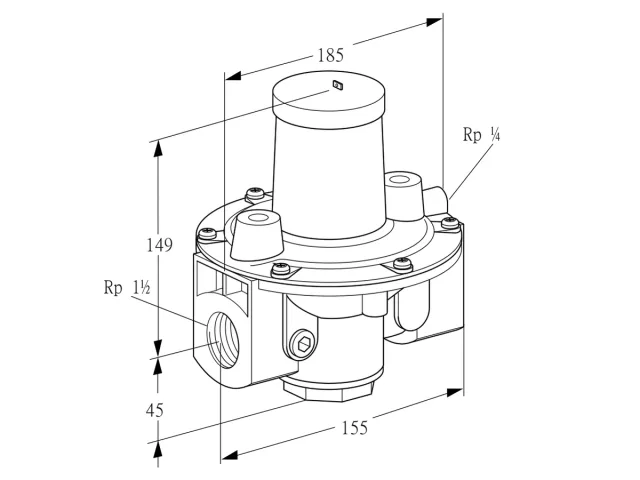

Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- J78R, GDJ (RU) — стр. 2, 3.
- GDJ (EN) — стр. 13.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Kromschroder GDJ 40R04-0L: техническое описание
Kromschroder GDJ 40R04-0L — регулятор давления. Регулятор понижает и стабилизирует давление газа после себя в пределах рабочей настройки. Он не является отсечным клапаном, если такая функция прямо не указана.
Гидравлическое исполнение регулятора: номинальный диаметр — DN 40; присоединение к трубопроводу — внутренняя резьба Rp; максимальное входное давление pᵤ — Максимальное входное давление pu: 400 мбар (160 ″WC). Оно задаёт допустимое входное давление и интерфейс подключения к газовой линии.
Для применения сверяют входное и требуемое выходное давление, расход, DN, присоединение, ориентацию и диапазон настройки пружины.
Для заказа и проверки исполнения используют восьмизначный артикул 03155034 и полное обозначение GDJ 40R04-0L. Совпадение только серии, размера или напряжения не подтверждает взаимозаменяемость: перед заменой сверяют присоединение, рабочие параметры и схему конкретной установки.
Расшифровка обозначения GDJ 40R04-0L
| Код в обозначении | Параметр | Значение |
|---|---|---|
| GDJ | Тип | Регулятор давления |
| 40 | Номинальный диаметр | DN 40 |
| R | Присоединение к трубопроводу | Внутренняя резьба Rp |
| 04 | Входное давление | Максимальное входное давление pu: 400 mbar (160 ''WC) |
Характеристики
- Наименование
- Kromschroder GDJ 40R04-0L — регулятор давления газа — 03155034
- Артикул на сайте
- 03155034
- Артикул производителя
- 03155034
- Серия
- GDJ
- Тип
- Регулятор давления
- Номинальный диаметр
- DN 40
- Присоединение к трубопроводу
- Внутренняя резьба Rp
- Входное давление
- Максимальное входное давление pu: 400 mbar (160 ''WC)
Сравнение исполнений
Сопоставление документированных параметров соседних исполнений серии. Взаимозаменяемость требует отдельной проверки.
| Параметр | GDJ 40R04-0L03155034 | GDJ 40R04-003155024 | GDJ 40R04-0LZ03155054 |
|---|
Запчасти и схемы оборудования
Выберите строительное исполнение (Baustand) по шильдику. Список деталей относится к указанному исполнению; количество приведено на один узел.
GDJ 40R04-0L · 03155034 · Baustand: не указан
| Позиция | Артикул | Деталь | Количество |
|---|---|---|---|
| 1 | 03089202 | Комплект запасных частей GDJ/GIK 40 LSpare part pack GDJ/GIK 40 L | 1 |
| 2 | 03089129 | Пружина 5-15 мбар, чёрный/голубойSpring 5-15 mbar, black/light blue | 1 |
| 2 | 03089130 | Пружина 12.5-25 мбар, чёрный/light зелёныйSpring 12.5-25 mbar, black/light green | 1 |
| 2 | 03089131 | Пружина 22,5-35 мбар, серебристый/оранжевыйSpring 22,5-35 mbar, silver/orange | 1 |
| 2 | 03089132 | Пружина 30-50 мбар, чёрный/коричневыйSpring 30-50 mbar, black/brown | 1 |
| 2 | 03089133 | Пружина 45-65 мбар, красный/золотистыйSpring 45-65 mbar, red/gold | 1 |
| 2 | 03089134 | Пружина 60-80 мбар, чёрный/оранжевыйSpring 60-80 mbar, black/orange | 1 |
| 2 | 03089135 | Пружина 75-100 мбар, розовый/серебристый GDJ 40Spring 75-100 mbar, pink/silver GDJ 40 | 1 |
| 2 | 03089136 | Пружина 100-160 мбар, серый/золотистый GDJ 40Spring 100-160 mbar, grey/gold GDJ 40 | 1 |
| 3 | 03089221 | Регулировочный узел GDJ/GIK..R /J48/BAdjusting unit GDJ/GIK..R /J48/B | 1 |
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
