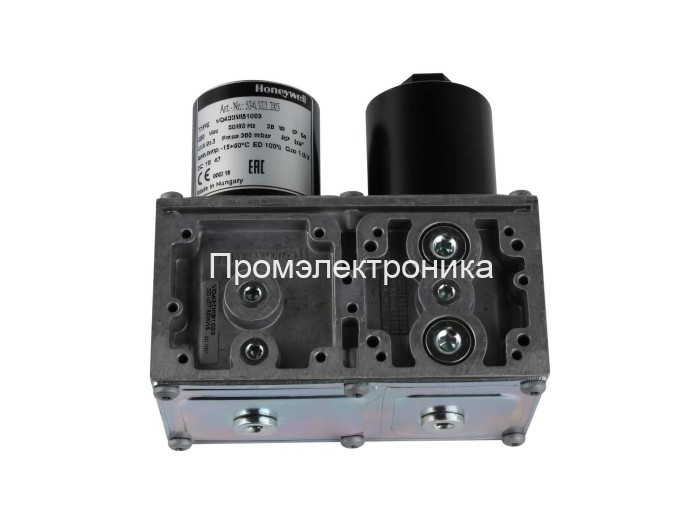

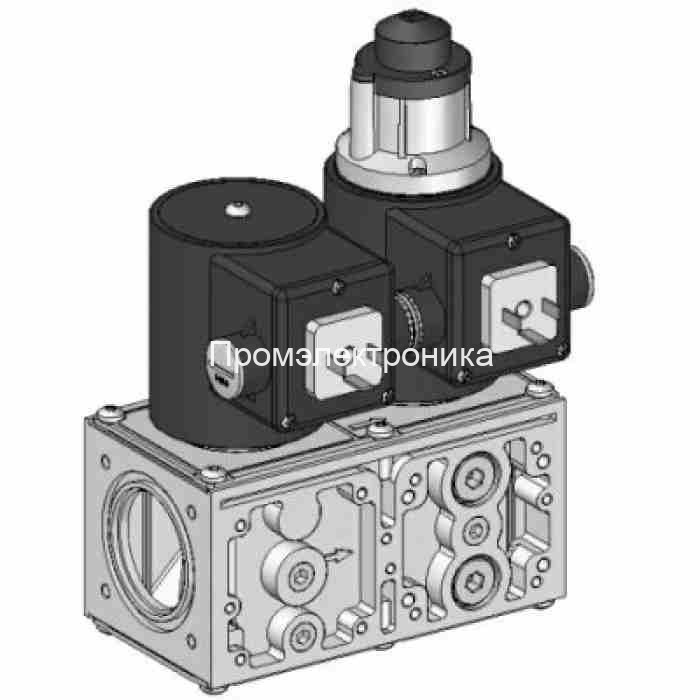

Honeywell VQ420

Honeywell VQ420 — комбинированный газовый клапан серии VQ-Modular для безопасного управления подачей газа в горелочных и теплотехнических установках. Модель рассчитана на работу с природным газом, бутаном и пропаном, применяется в газовых горелках, котлах, печах, сушильных установках и другом оборудовании, где требуется надежное автоматическое отсечение топлива.

В корпусе VQ420 установлены два последовательно расположенных предохранительных клапана. Первая ступень V1 всегда открывается быстро и выполняет функцию основной защиты, вторая ступень V2 подбирается под задачу: MA — быстрое открытие, MB — быстрое открытие с регулировкой расхода, MC — плавное открытие 1–30 секунд с настройкой расхода и стартовой ступени. Это позволяет использовать один типоразмер клапана как для простых систем «включено/выключено», так и для горелок, где важно мягкое заполнение газовой рампы и стабильный пуск без хлопков.

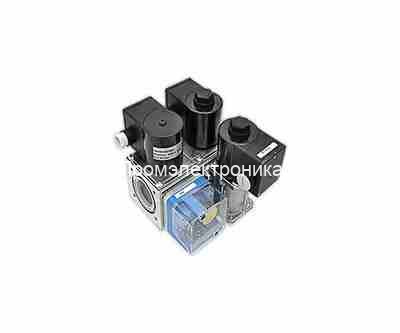

VQ420 имеет фланцевое присоединение 3/4” DN20, питание 230 В AC, максимальное рабочее давление до 360 мбар, класс защиты IP54 в исполнении PG11 или IP65 в исполнении DIN. Максимальный расход для DN20 — до 8 м³/ч по воздуху, что делает клапан удобным решением для небольших и средних горелочных систем. Конструкция допускает установку дополнительных элементов: реле давления, CPI-индикатора закрытого положения, байпасного, пилотного или вентиляционного клапана, а фланцевые комплекты и фильтры подбираются отдельно.

Примеры применения Honeywell VQ420: газовая рампа промышленной горелки Riello, Weishaupt, Baltur или Ecoflam; автоматизация атмосферного или водогрейного котла; линия подачи газа к печи, сушильной камере или теплогенератору; модернизация старого узла, где требуется заменить изношенный комбинированный клапан Honeywell/Resideo без переделки всей схемы. Для правильного подбора важно сверить точный артикул, тип открытия V2, разъем, степень защиты, давление и расход установки.

Основные исполнения Honeywell VQ420

По каталогам Honeywell для VQ420 встречаются следующие серийные исполнения DN20 / 3/4”, 230 В, максимальный расход 8 м³/ч.

Расшифровка MA / MB / MC

• MA — первая и вторая ступень быстрооткрывающиеся.
• MB — V1 быстрооткрывающаяся, V2 быстрооткрывающаяся с регулировкой расхода.
• MC — V1 быстрооткрывающаяся, V2 медленнооткрывающаяся 1–30 секунд, с регулировкой расхода и стартовой ступенью.

Расширенные комбинации кодировки VQ420

Для старой/расширенной кодировки VQ400 возможны такие комбинации суффиксов VQ420: AA, AB, BA, BB, BC, BD, CA, CB, DA, DB, DC, DD, EA, EB, FA, FB, FC, FD, GA, GB, GC, GD, HA, HB, HC, HD, JA, JB. Они отличаются наличием байпаса, вентиляционного клапана, пилотного клапана и типом открытия второй ступени/байпаса

Инструкция на газовый клапан Honeywell VQ420MA1004

Инструкция на газовый клапан Honeywell VQ420MA1012

Инструкция на газовый клапан Honeywell VQ420MB1003

Инструкция на газовый клапан Honeywell VQ420MB1011

Инструкция на газовый клапан Honeywell VQ420MC1002

Инструкция на газовый клапан Honeywell VQ420MC1010
