Кабель поджига Ecoflam 800 мм, 65320946

Name: Кабель поджига Ecoflam 800 мм, 65320946
Brand: Ecoflam
SKU: 65320946
Price: 2810.0000 RUB

Все товары Ecoflam →

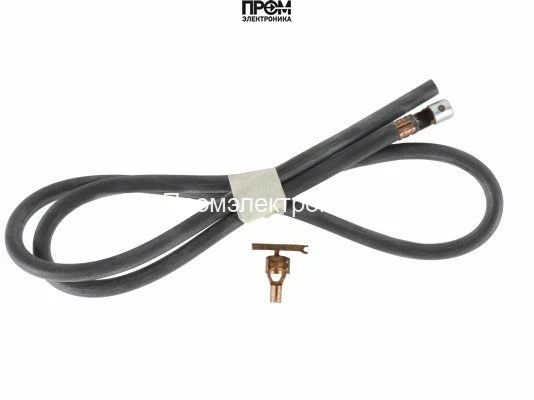

Кабель поджига Ecoflam 800 мм (арт.65320946) — высоковольтный провод Ø7 мм для газовой горелки.

Увеличить фото

Основные характеристики

Бренды: Ecoflam
Места установки: Газовая горелка Ecoflam MAX GAS 350, Газовая горелка Ecoflam MAX GAS 350 PTC, Газовая горелка Ecoflam MAX GAS 500 PAB, Газовая горелка Ecoflam MAX GAS 350 PR, Газовая горелка Ecoflam BLU 1500.1 PAB
Длина кабеля: 800 мм
С другой стороны кабеля: винтовая нарезка
С одной стороны кабеля: прямой штекер Ø6 мм
Тип кабеля: розжига

Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Цена и поставка

2 810 ₽

Оплата по счёту

Рассчитать доставкуСДЭК и Деловые Линии

Город доставкиВыберите городИзменить

Отправление из Москвы.

СДЭК: стоимость и время перевозки — по запросу.

Деловые Линии: стоимость и время перевозки — по запросу.

Все тарифы и условия

Расчёт по примерному весу и упаковке. Срок перевозки отсчитывается от передачи груза перевозчику. Готовность товара, точную дату отгрузки и стоимость подтвердит менеджер.

СДЭК: все тарифы

Стоимость и время перевозки — по запросу.

Деловые Линии: все тарифы

Стоимость и время перевозки — по запросу.

Город отправления: Москва
Готовность к отгрузке: Срок уточняется
Отправка не ранее: 13.10.2026 (МСК)
Перевозка до вас: После выбора маршрута
Стоимость доставки: Расчёт по запросу

Общий срок до получения = готовность к отгрузке + перевозка.

Оплата по счёту после согласования. Выдача после поступления оплаты.

НДС, заказ и документы

НДС: Уточняется при расчёте
Минимальный заказ: Уточняется при расчёте

Для счёта — реквизиты организации; при получении представителем — доверенность. Комплект документов согласуем с менеджером.

Все условия оплаты →

Условия доставки → Геолокация: DB-IP · города: GeoNames

Нужна помощь с заказом?

8 800 333-19-98 Бесплатно по России

sales@prom-elec.com

+7 (958) 623-59-59 WhatsApp · Telegram · MAX

Описание Кабель поджига Ecoflam 800 мм, 65320946

Кабель поджига Ecoflam 800 мм, арт. 65320946

Кабель поджига Ecoflam длиной 800 мм (артикул 65320946) — специализированный высоковольтный провод для электрического соединения компонентов газовой горелки. Предназначен для передачи высокого напряжения на электрод зажигания и гарантированного воспламенения газовоздушной смеси при запуске горелочного устройства.

Ключевые характеристики

Длина: 800 мм
Диаметр: 7 мм
Артикул: 65320946
Конструкция: высоковольтный провод с одним концом на штекере для подключения к электроду зажигания и резьбовым соединением на стороне трансформатора
Назначение: передача высокого напряжения на электрод зажигания

Функциональные особенности

Кабель обеспечивает надежное электрическое соединение между трансформатором и электродом зажигания, что критично для стабильной работы системы поджига. Прочная конструкция и компактный профиль позволяют сохранять работоспособность при воздействии высоких напряжений и в условиях ограниченного пространства внутри горелочного отсека.

Совместимость и установка

Кабель разработан для быстрой и удобной интеграции со стандартными компонентами газовых горелок: штекер упрощает подключение к электродам, а резьбовое соединение обеспечивает надежную фиксацию на трансформаторе. Подходит для замены неисправных деталей и проведения планового технического обслуживания без необходимости модификации штатных узлов.

Надежность и эксплуатация

Компактные размеры, прочная конструкция и корректная изоляция высоковольтного проводника обеспечивают стабильную передачу импульсов зажигания и снижают риск отказов. Этот кабель — ключевой элемент системы поджига, от которого зависит бесперебойная и безопасная работа газовой горелки при запуске и повторных включениях.

Компания Промэлектроника официальный дилер (sales@prom-elec.com)

Назначение и особенности подключения

Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

Сопутствующие узлы в тех же таблицах запчастей · 33

Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.

Узел и артикул	Горелка и исполнение	Позиция и документ
Трансформатор розжига 13009663	BLU 1500.1 LN PR	14 420010766300 · 31-01-2024 · стр. 73
Электрод контроля пламени 65322003	BLU 1500.1 LN PR TL	21 420010766300 · 31-01-2024 · стр. 73
Электрод контроля пламени 65326180	BLU 1500.1 LN PR	23 420010766300 · 31-01-2024 · стр. 73
Электродный узел розжига 65300738	BLU 1500.1 LN PR	24 420010766300 · 31-01-2024 · стр. 73
Трансформатор розжига 65323227	BLU 3000.1 PR	15 420010829800 · 27-03-2017 · стр. 32
Электродный узел розжига 65320891	BLU 3000.1 PR	26 420010829800 · 27-03-2017 · стр. 32
Электрод контроля пламени 65320892	BLU 3000.1 PR	27 420010829800 · 27-03-2017 · стр. 32
Трансформатор розжига 65323227	BLU 4000.1 PR	15 420010829800 · 27-03-2017 · стр. 32
Электродный узел розжига 65320891	BLU 4000.1 PR	26 420010829800 · 27-03-2017 · стр. 32
Электрод контроля пламени 65320892	BLU 4000.1 PR	27 420010829800 · 27-03-2017 · стр. 32
Трансформатор розжига 65323258	MAX GAS 170 P	13 420010268500 · 25.11.2009 · стр. 40
Электрод контроля пламени 65320905	MAX GAS 170 P	20 420010268500 · 25.11.2009 · стр. 40
Электродный узел розжига 65320904	MAX GAS 170 P	21 420010268500 · 25.11.2009 · стр. 40
Трансформатор розжига 65323258	MAX GAS 250 P	13 420010268500 · 25.11.2009 · стр. 40
Электрод контроля пламени 65320905	MAX GAS 250 P	20 420010268500 · 25.11.2009 · стр. 40
Электродный узел розжига 65320904	MAX GAS 250 P	21 420010268500 · 25.11.2009 · стр. 40
Трансформатор розжига 65323258	MAX GAS 170 P	13 420010268500 · 25.11.2009 · стр. 41
Электрод контроля пламени 65320905	MAX GAS 170 P	20 420010268500 · 25.11.2009 · стр. 41
Электродный узел розжига 65320904	MAX GAS 170 P	21 420010268500 · 25.11.2009 · стр. 41
Трансформатор розжига 65323258	MAX GAS 250 P	13 420010268500 · 25.11.2009 · стр. 41
Электрод контроля пламени 65320905	MAX GAS 250 P	20 420010268500 · 25.11.2009 · стр. 41
Электродный узел розжига 65320904	MAX GAS 250 P	21 420010268500 · 25.11.2009 · стр. 41
Трансформатор розжига 13009663	BLU 1500.1 LN PR	14 420010766300 · 31.01.2024 · стр. 74
Трансформатор розжига 65327574	BLU 5000.1 PRE	14 420011297200 · 06.12.2022 · стр. 28
Электродный узел розжига 65320891	BLU 5000.1 PRE	25 420011297200 · 06.12.2022 · стр. 28
Электрод контроля пламени 65320892	BLU 5000.1 PRE	26 420011297200 · 06.12.2022 · стр. 28
Трансформатор розжига 65327574	BLU 6000.1 PRE	14 420011297200 · 06.12.2022 · стр. 28
Электродный узел розжига 65320891	BLU 6000.1 PRE	25 420011297200 · 06.12.2022 · стр. 28
Электрод контроля пламени 65320892	BLU 6000.1 PRE	26 420011297200 · 06.12.2022 · стр. 28
Трансформатор розжига 65323222	MULTIFLAM 300.1 PRE	14 420011341200 · 04.09.2023 · стр. 51
Электродный узел розжига 65325222	MULTIFLAM 300.1 PRE	30 420011341200 · 04.09.2023 · стр. 51
Трансформатор розжига 65323222	MULTIFLAM 400.1 PRE	14 420011341200 · 04.09.2023 · стр. 51
Электродный узел розжига 65325222	MULTIFLAM 400.1 PRE	30 420011341200 · 04.09.2023 · стр. 51

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 16

Горелка	Исполнение и артикул горелки	Позиция	Документ и период
BLU 1500.1 LN PR	TL	22	420010766300 · 31-01-2024 · стр. 73
BLU 3000.1 PR	TL	24	420010829800 · 27-03-2017 · стр. 32
BLU 4000.1 PR	TL	24	420010829800 · 27-03-2017 · стр. 32
MAX GAS 170 P	TC	18	420010268500 · 25.11.2009 · стр. 40
MAX GAS 250 P	TC	18	420010268500 · 25.11.2009 · стр. 40
MAX GAS 170 P	TL	18	420010268500 · 25.11.2009 · стр. 40
MAX GAS 250 P	TL	18	420010268500 · 25.11.2009 · стр. 40
MAX GAS 170 P	TC	18	420010268500 · 25.11.2009 · стр. 41
MAX GAS 250 P	TC	18	420010268500 · 25.11.2009 · стр. 41
MAX GAS 170 P	TL	18	420010268500 · 25.11.2009 · стр. 41
MAX GAS 250 P	TL	18	420010268500 · 25.11.2009 · стр. 41
BLU 1500.1 LN PR	TL	22	420010766300 · 31.01.2024 · стр. 74
BLU 5000.1 PRE	TC	23	420011297200 · 06.12.2022 · стр. 28
BLU 6000.1 PRE	TC	23	420011297200 · 06.12.2022 · стр. 28
MULTIFLAM 300.1 PRE	TC	29	420011341200 · 04.09.2023 · стр. 51
MULTIFLAM 400.1 PRE	TC	29	420011341200 · 04.09.2023 · стр. 51

Характеристики

Наименование: Кабель поджига Ecoflam 800 мм, 65320946
Бренды: Ecoflam
Места установки: Газовая горелка Ecoflam MAX GAS 350, Газовая горелка Ecoflam MAX GAS 350 PTC, Газовая горелка Ecoflam MAX GAS 500 PAB, Газовая горелка Ecoflam MAX GAS 350 PR, Газовая горелка Ecoflam BLU 1500.1 PAB
Длина кабеля: 800 мм
С другой стороны кабеля: винтовая нарезка
С одной стороны кабеля: прямой штекер Ø6 мм
Тип кабеля: розжига

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Применяемость по каталогу производителя

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Газовая горелка Ecoflam BLU 1500.1 LN PR TL

Позиция детали
22

Условия применения: TL

Данные каталога

BLU 1500.1 LN PR · позиция 22

IGNITION CABLE CAVO ACCENSIONE CABLE D’ALLUMAGE CABLE DE ENCENDIDO ПРОВОД РОЗЖИГА TC

Ограничения строки: TL

Каталог · 31-01-2024 · страница 73 .
Газовая горелка Ecoflam BLU 3000.1 PR TL

Позиция детали
24

Условия применения: TL

Данные каталога

BLU 3000.1 PR · позиция 24

IGNITION CABLE TC

Ограничения строки: TL

Каталог · 27-03-2017 · страница 32 .
Газовая горелка Ecoflam BLU 4000.1 PR TL

Позиция детали
24

Условия применения: TL

Данные каталога

BLU 4000.1 PR · позиция 24

IGNITION CABLE TC

Ограничения строки: TL

Каталог · 27-03-2017 · страница 32 .
Комбинированная горелка Ecoflam MULTIFLAM 300.1 PRE

Позиция детали
29

Условия применения: TC

Данные каталога

MULTIFLAM 300.1 PRE · позиция 29

IGNITION CABLE TC

Ограничения строки: TC

Каталог 420011341200 · 04.09.2023 · страница 51 .
Комбинированная горелка Ecoflam MULTIFLAM 400.1 PRE

Позиция детали
29

Условия применения: TC

Данные каталога

MULTIFLAM 400.1 PRE · позиция 29

IGNITION CABLE TC

Ограничения строки: TC

Каталог 420011341200 · 04.09.2023 · страница 51 .
