Комбинированная горелка Ecoflam MULTIFLAM 400.1 PRE

Все товары Ecoflam →

Комбинированная горелка Ecoflam MULTIFLAM 400.1 PRE. Вид топлива: газ/мазут; Мощность горелки: от 875 до 3900 кВт; Исполнение горелки: электронное прогрессивное/модулирующее регулирование.

Основные характеристики

Бренды
Ecoflam
Серия
MULTIFLAM
Вид топлива
газ/мазут
Мощность горелки
от 875 до 3900 кВт
Исполнение горелки
электронное прогрессивное/модулирующее регулирование
Режим по данным производителя
Two stage progressive/modulating electronic
Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 875 до 3900 кВт

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

газ/мазут · электронное прогрессивное/модулирующее регулирование

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Комбинированные горелки →
01

Описание

Комбинированная горелка Ecoflam MULTIFLAM 400.1 PRE. серия: MULTIFLAM; вид топлива: газ/мазут; мощность горелки: от 875 до 3900 кВт; исполнение горелки: электронное прогрессивное/модулирующее регулирование; режим по данным производителя: Two stage progressive/modulating electronic; электродвигатель: 7.5 кВт.

Подбор и комплектация

Перед заказом сопоставьте рабочую точку с противодавлением установки, проверьте питание, длину головки и монтажный фланец. Газовая рампа, головка и дополнительная автоматика должны соответствовать выбранному артикулу. Состав поставки согласуется в предложении.

Обозначение модели

На странице приведено обозначение из официального модельного ряда. Артикул, длину головки, исполнение рампы и специальные опции необходимо подтвердить до заказа.

02

Характеристики

Наименование
Комбинированная горелка Ecoflam MULTIFLAM 400.1 PRE
Бренды
Ecoflam
Серия
MULTIFLAM
Вид топлива
газ/мазут
Мощность горелки
от 875 до 3900 кВт
Исполнение горелки
электронное прогрессивное/модулирующее регулирование
Режим по данным производителя
Two stage progressive/modulating electronic
Электродвигатель
7.5 кВт
03

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

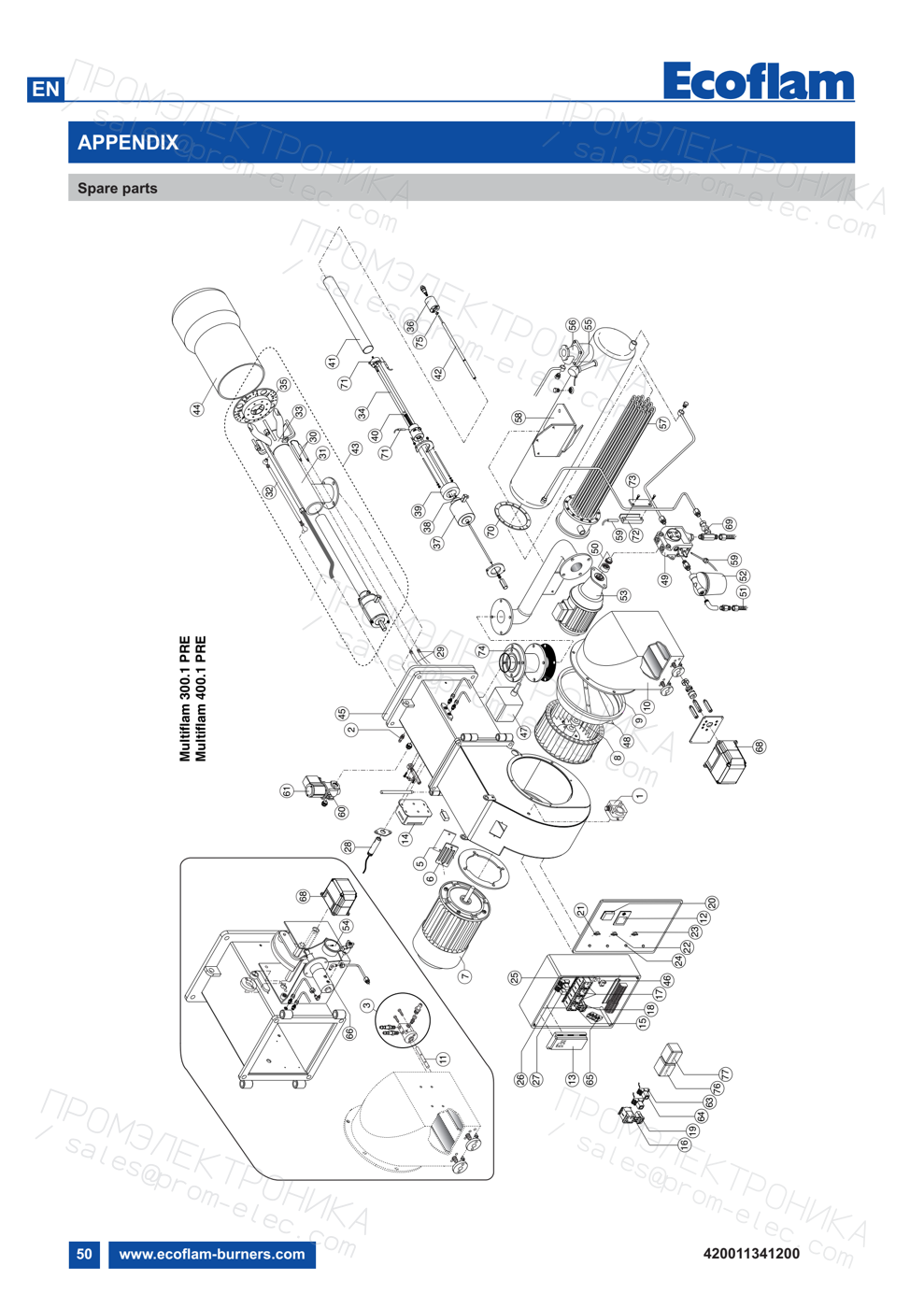

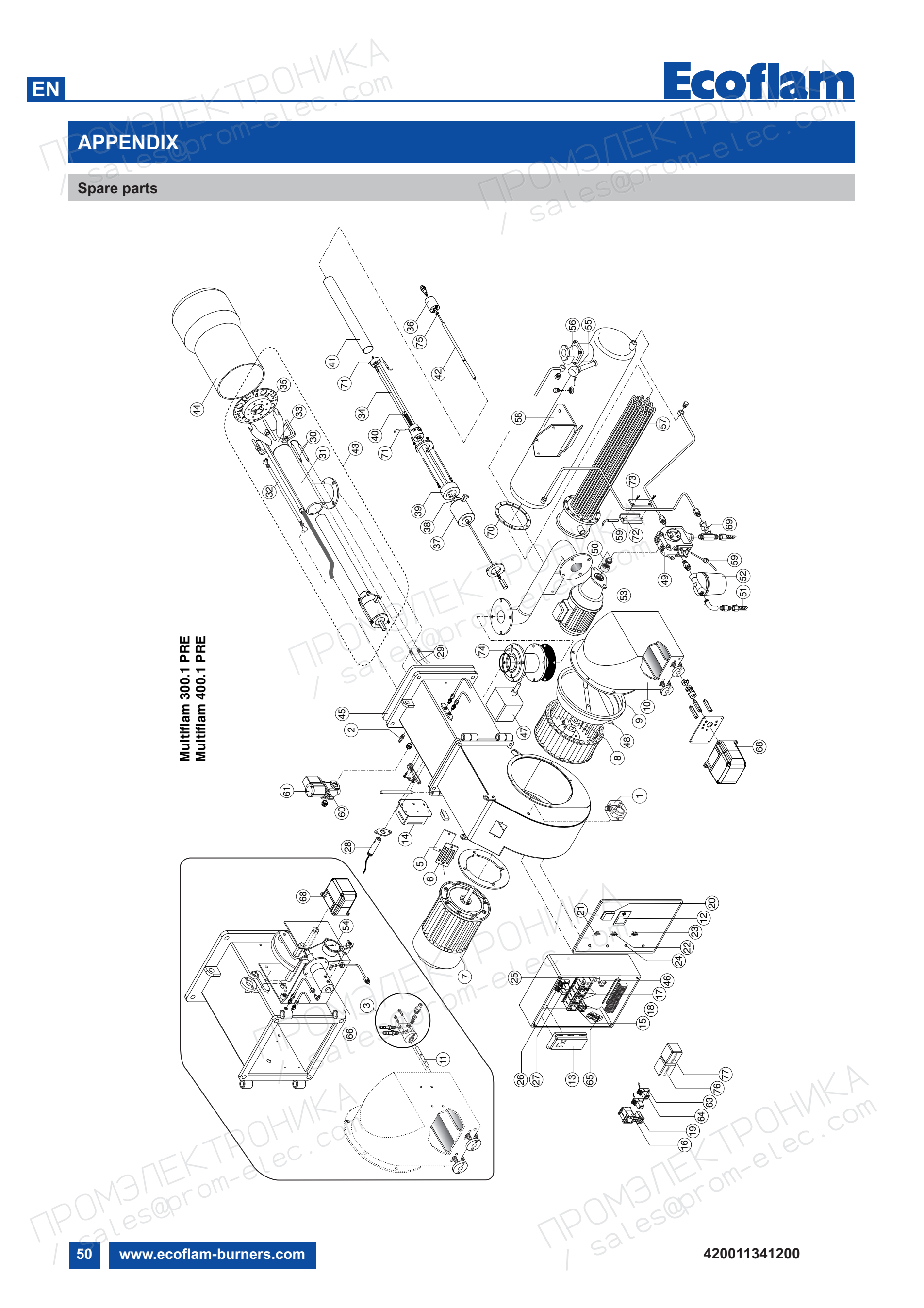

Взрывсхема горелки

Взрывсхема горелки — Комбинированная горелка Ecoflam MULTIFLAM 400.1 PRE
Открыть схему в полном размере ↗Документ 420011341200 · 04.09.2023 · страница 50

Запчасти на схеме

  1. Поз. 1
  2. Поз. 2
  3. Поз. 3
  4. Поз. 5
  5. Поз. 6
  6. Поз. 7
    Электродвигатель 7,5кВт 230/400В D38E11IE3 Ecoflam 65325350

    Артикул: 65325350

    Исполнение: 7,5 k W

  7. Поз. 8
  8. Поз. 9
  9. Поз. 10
  10. Поз. 11
  11. Поз. 12
  12. Поз. 13
  13. Поз. 15
  14. Поз. 16
  15. Поз. 17
  16. Поз. 19
  17. Поз. 20
  18. Поз. 21
  19. Поз. 22, 23
  20. Поз. 24
    Зелёная светодиодная лампа Ecoflam 65328428

    Артикул: 65328428

    Исполнение: WHITE LED

  21. Поз. 24
  22. Поз. 24
    Цоколь лампы индикации жёлтый ECX 1053

    Артикул: 65325044

    Исполнение: YELLOW LED

  23. Поз. 24
    Цоколь лампы индикации красный ECX 1051

    Артикул: 65325033

    Исполнение: RED LED

  24. Поз. 25
  25. Поз. 26
  26. Поз. 27
  27. Поз. 28
  28. Поз. 29
    Кабель ионизации Ecoflam 1200 мм, 65320947

    Артикул: 65320947

    Исполнение: TL

  29. Поз. 29
    Кабель поджига Ecoflam 800 мм, 65320946

    Артикул: 65320946

    Исполнение: TC

  30. Поз. 31
  31. Поз. 31
  32. Поз. 32
    Регулировочный стержень Ecoflam 65324085

    Артикул: 65324085

    Исполнение: TL

  33. Поз. 32
    Регулировочный стержень Ecoflam 65324086

    Артикул: 65324086

    Исполнение: TC

  34. Поз. 33
  35. Поз. 33
  36. Поз. 34
    Шток форсунки 1M 1R D12 L605 G3/8 Ecoflam 65321722

    Артикул: 65321722

    Исполнение: TL

  37. Поз. 34
    Форсуночный стержень Elco 385 мм, 65324266

    Артикул: 65324266

    Исполнение: TC

  38. Поз. 35
  39. Поз. 36
  40. Поз. 37
  41. Поз. 38
  42. Поз. 39
    Кольцо Ecoflam 65321721

    Артикул: 65321721

  43. Поз. 40
  44. Поз. 41
  45. Поз. 41
    Трубка голова MAIOR-OILFLAM 300.1-1200.1 Ecoflam 65324676

    Артикул: 65324676

    Исполнение: TL

  46. Поз. 42
    Сервопривод STE 4,5 Q3.51/6 3NM R Elco 65311650

    Артикул: 65311650

    Исполнение: 47 GAS DAMPER MOTOR STE 4,5 Q3.51/6 3NM

  47. Поз. 42
  48. Поз. 42
    Сопло горелки D240/270/320/290 L404 Ecoflam 65325041

    Артикул: 65325041

    Исполнение: 44 BLAST TUBE TC

  49. Поз. 42
    Прокладка фланца Ø290 мм

    Артикул: 65321125

    Исполнение: 45 GASKET ISOMART

  50. Поз. 42
    Сетевой антипомеховый фильтр Elco 951409

    Артикул: 65323170

    Исполнение: 46 ANTIJAMMING FILTER

  51. Поз. 42
    Запирающая игла Elco 65324268

    Артикул: 65324268

    Исполнение: TC

  52. Поз. 48
  53. Поз. 49
    Elco TA 3 C 4010 7

    Артикул: 65322992

  54. Поз. 50
  55. Поз. 51
  56. Поз. 52
  57. Поз. 53
  58. Поз. 55
  59. Поз. 56
  60. Поз. 57
  61. Поз. 58
  62. Поз. 59
  63. Поз. 61
  64. Поз. 63
  65. Поз. 64
  66. Поз. 65
  67. Поз. 66
    Регулятор потока жидкого топлива B-G-PRO-3 070H0138 Ecoflam 65323166

    Артикул: 65323166

    Исполнение: B-P-PRO-2 a.070H0138

  68. Поз. 68
  69. Поз. 68
    Серводвигатель STE4,5 B0.37/6-R 0,8NM CPL H Ecoflam 65328306

    Артикул: 65328306

    Исполнение: STE 4,5 B0.37/6-R 0.8Nm

  70. Поз. 69
  71. Поз. 70
  72. Поз. 71
  73. Поз. 72
  74. Поз. 73
  75. Поз. 74
  76. Поз. 75
  77. Поз. 76
  78. Поз. 77
    Модуль Elco DFM300 667R0600-1

    Артикул: 65311791
