Кабель поджига Ecoflam 800 мм, 65320946
Артикул: 65320946
2 810 ₽ Подробнее →Ecoflam

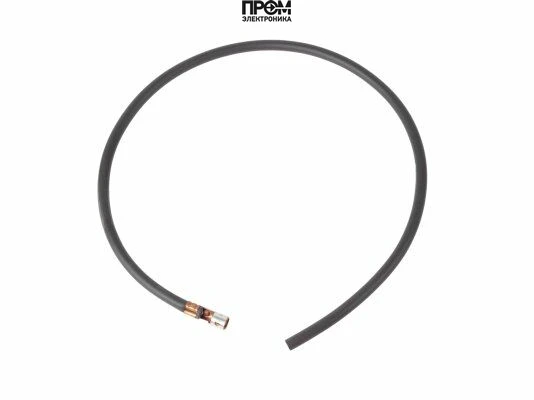

Кабель поджига 550 мм 65322001
Кабель поджига Ecoflam 550 мм (арт. 65322001): диаметр жилы 7 мм — повышенная термостойкость и прочность; надежная передача высокого напряжения для стабильной искры; простая установка (винт/штекер) — быстрая замена.
Увеличить фотоОсновные характеристики
- Бренды
- Ecoflam
- Длина кабеля
- 550 мм
- С другой стороны кабеля
- винтовая нарезка
- С одной стороны кабеля
- прямой штекер Ø6 мм
- Тип кабеля
- розжига
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Кабель поджига 550 мм 65322001
Кабель поджига 550 мм, артикул 65322001
Кабель поджига Ecoflam, артикул 65322001, длиной 550 мм — специализированный компонент системы зажигания горелки, предназначенный для надежной передачи высокого напряжения от трансформатора к электродy поджига. Конструкция кабеля оптимизирована для эксплуатации в условиях повышенной температуры и обеспечивает стабильное образование искры при запуске отопительного оборудования.
Ключевые функции
- Надежная передача тока на электрод для формирования высоковольтной искры;
- Соединение с трансформатором через винтовую нарезку, с электродом — посредством штекера;
- Диаметр электрического проводника 7 мм — повышенная механическая прочность и устойчивость к температурным нагрузкам;
- Простая установка без необходимости дополнительных сложных устройств.
Технические характеристики
- Модель: кабель поджига Ecoflam;
- Артикул: 65322001;
- Длина: 550 мм;
- Диаметр проводника: 7 мм;
- Тип подключения: винтовая нарезка (к трансформатору), штекер (к электроду поджига).
Преимущества использования
- Стабильное и предсказуемое образование искры при каждом розжиге;
- Повышенная износостойкость и термостойкость благодаря конструктивным материалам и сечению проводника;
- Удобство замены и монтажа: стандартные соединения гарантируют совместимость с большинством трансформаторов и электродов поджига;
- Минимизация простоев горелочного оборудования благодаря надежной передаче энергии.
Кабель поджига 550 мм (артикул 65322001) подходит для использования в отопительных системах, где требуется стабильный и безопасный процесс розжига. Комплектация и конструкция обеспечивают простоту монтажа при техническом обслуживании, а параметры проводника — длительный срок службы в условиях нагрева.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Назначение и особенности подключения
Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.
При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.
Место установки и прокладка
Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.
Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.
Замена и сопутствующие детали
При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.
После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.
Сопутствующие узлы в тех же таблицах запчастей · 16
Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.
| Узел и артикул | Горелка и исполнение | Позиция и документ |
|---|---|---|
| Трансформатор розжига 65323222 | OILFLAM 80.1 AB | 24 420010488900 · 07.01.2016 · стр. 73 |
| Электродный узел 65325418 | OILFLAM 80.1 AB | 43 420010488900 · 07.01.2016 · стр. 73 |
| Трансформатор розжига 65323222 | OILFLAM 80.1 AB | 24 420010488900 · 07.01.2016 · стр. 74 |
| Электродный узел розжига 65325418 | OILFLAM 80.1 AB | 43 420010488900 · 07.01.2016 · стр. 74 |
| Трансформатор розжига 65323222 | OILFLAM 120.1 AB | 24 420010488900 · 07.01.2016 · стр. 76 |
| Электродный узел 65325418 | OILFLAM 120.1 AB | 43 420010488900 · 07.01.2016 · стр. 76 |
| Трансформатор розжига 65323222 | OILFLAM 120.1 AB | 24 420010488900 · 07.01.2016 · стр. 77 |
| Электродный узел розжига 65325418 | OILFLAM 120.1 AB | 43 420010488900 · 07.01.2016 · стр. 77 |
| Трансформатор розжига 65323222 | OILFLAM 80.1 AB | 24 420010488900 · 01.10.2024 · стр. 73 |
| Электродный узел 65325418 | OILFLAM 80.1 AB | 43 420010488900 · 01.10.2024 · стр. 73 |
| Трансформатор розжига 65323222 | OILFLAM 80.1 AB | 24 420010488900 · 01.10.2024 · стр. 74 |
| Электродный узел розжига 65325418 | OILFLAM 80.1 AB | 43 420010488900 · 01.10.2024 · стр. 74 |
| Трансформатор розжига 65323222 | OILFLAM 120.1 AB | 24 420010488900 · 01.10.2024 · стр. 76 |
| Электродный узел 65325418 | OILFLAM 120.1 AB | 43 420010488900 · 01.10.2024 · стр. 76 |
| Трансформатор розжига 65323222 | OILFLAM 120.1 AB | 24 420010488900 · 01.10.2024 · стр. 77 |
| Электродный узел розжига 65325418 | OILFLAM 120.1 AB | 43 420010488900 · 01.10.2024 · стр. 77 |
В каких горелках установлен этот артикул
В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.
Горелки и позиции кабеля · 8
| Горелка | Исполнение и артикул горелки | Позиция | Документ и период |
|---|---|---|---|
| OILFLAM 80.1 AB | По указанному обозначению горелки | 39 | 420010488900 · 07.01.2016 · стр. 73 |
| OILFLAM 80.1 AB | По указанному обозначению горелки | 39 | 420010488900 · 07.01.2016 · стр. 74 |
| OILFLAM 120.1 AB | По указанному обозначению горелки | 39 | 420010488900 · 07.01.2016 · стр. 76 |
| OILFLAM 120.1 AB | По указанному обозначению горелки | 39 | 420010488900 · 07.01.2016 · стр. 77 |
| OILFLAM 80.1 AB | По указанному обозначению горелки | 39 | 420010488900 · 01.10.2024 · стр. 73 |
| OILFLAM 80.1 AB | По указанному обозначению горелки | 39 | 420010488900 · 01.10.2024 · стр. 74 |
| OILFLAM 120.1 AB | По указанному обозначению горелки | 39 | 420010488900 · 01.10.2024 · стр. 76 |
| OILFLAM 120.1 AB | По указанному обозначению горелки | 39 | 420010488900 · 01.10.2024 · стр. 77 |
Характеристики
- Наименование
- Кабель поджига 550 мм 65322001
- Бренды
- Ecoflam
- Длина кабеля
- 550 мм
- С другой стороны кабеля
- винтовая нарезка
- С одной стороны кабеля
- прямой штекер Ø6 мм
- Тип кабеля
- розжига
Техническая документация
Запросите документацию по полному обозначению оборудования.
Каталог запчастей производителя
Применяемость по каталогу производителя
Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.
-
Данные каталога
OILFLAM 120.1 AB · позиция 39
CAVO CABLE
Каталог 420010488900 · 07.01.2016 · страница 76 .
OILFLAM 120.1 AB · позиция 39
CABLE CABLE
Каталог 420010488900 · 07.01.2016 · страница 77 .
OILFLAM 120.1 AB · позиция 39
CAVO CABLE
Каталог 420010488900 · 01.10.2024 · страница 76 .
OILFLAM 120.1 AB · позиция 39
CABLE CABLE
Каталог 420010488900 · 01.10.2024 · страница 77 .
-
Данные каталога
OILFLAM 80.1 AB · позиция 39
CAVO CABLE
Каталог 420010488900 · 07.01.2016 · страница 73 .
OILFLAM 80.1 AB · позиция 39
CABLE CABLE
Каталог 420010488900 · 07.01.2016 · страница 74 .
OILFLAM 80.1 AB · позиция 39
CAVO CABLE
Каталог 420010488900 · 01.10.2024 · страница 73 .
OILFLAM 80.1 AB · позиция 39
CABLE CABLE
Каталог 420010488900 · 01.10.2024 · страница 74 .
Горелки с таким обозначением не найдены. Попробуйте другую модель или артикул.
