Мощность и противодавление
от 830 до 1423 кВт
Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.
Ecoflam
Мазутная горелка Ecoflam OILFLAM 120.1 AB
Мазутная горелка Ecoflam OILFLAM 120.1 AB. Вид топлива: мазутная; Мощность горелки: от 830 до 1423 кВт; Исполнение горелки: двухступенчатая.
Логотип производителя EcoflamОсновные характеристики
- Бренды
- Ecoflam
- Серия
- OILFLAM
- Вид топлива
- мазутная
- Мощность горелки
- от 830 до 1423 кВт
- Исполнение горелки
- двухступенчатая
- Режим по данным производителя
- Two stages
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Проверка исполнения
Что проверить перед заказом
Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.
Топливо и управление
мазутная · двухступенчатая
Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.
Питание, монтаж и комплект
Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.
Описание
Мазутная горелка Ecoflam OILFLAM 120.1 AB. серия: OILFLAM; вид топлива: мазутная; мощность горелки: от 830 до 1423 кВт; исполнение горелки: двухступенчатая; режим по данным производителя: Two stages; электродвигатель: 2.2 кВт.
Подбор и комплектация
Перед заказом сопоставьте рабочую точку с противодавлением установки, проверьте питание, длину головки и монтажный фланец. Газовая рампа, головка и дополнительная автоматика должны соответствовать выбранному артикулу. Состав поставки согласуется в предложении.
Обозначение модели
На странице приведено обозначение из официального модельного ряда. Артикул, длину головки, исполнение рампы и специальные опции необходимо подтвердить до заказа.
Характеристики
- Наименование
- Мазутная горелка Ecoflam OILFLAM 120.1 AB
- Бренды
- Ecoflam
- Серия
- OILFLAM
- Вид топлива
- мазутная
- Мощность горелки
- от 830 до 1423 кВт
- Исполнение горелки
- двухступенчатая
- Режим по данным производителя
- Two stages
- Электродвигатель
- 2.2 кВт
Техническая документация
PDFEcoflam: технический каталог горелок · OILFLAM 120.1 ABОткрыть документ ↗
EN · Редакция указана на страницах каталога · страница 149
Каталожная запись полного обозначения.

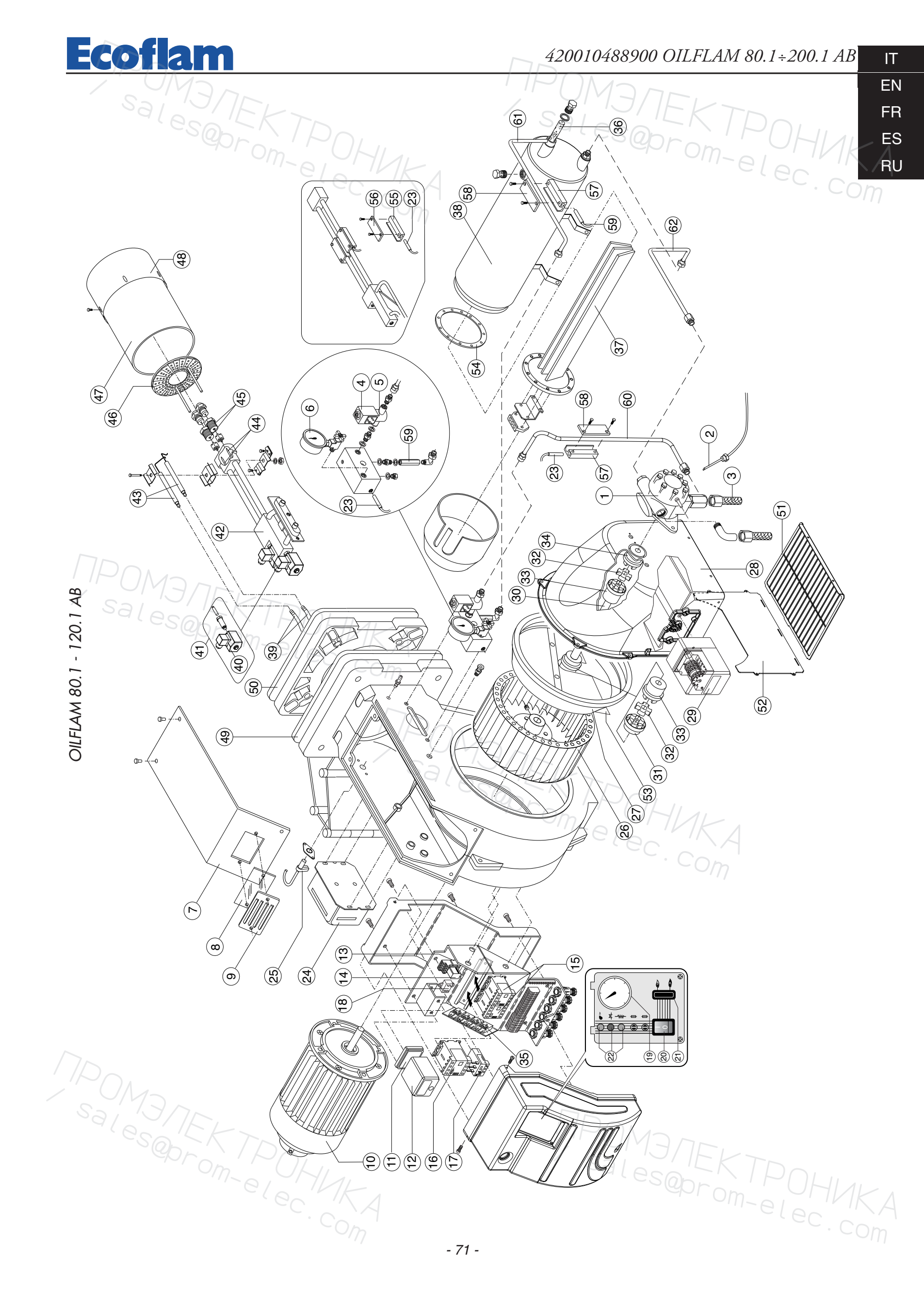

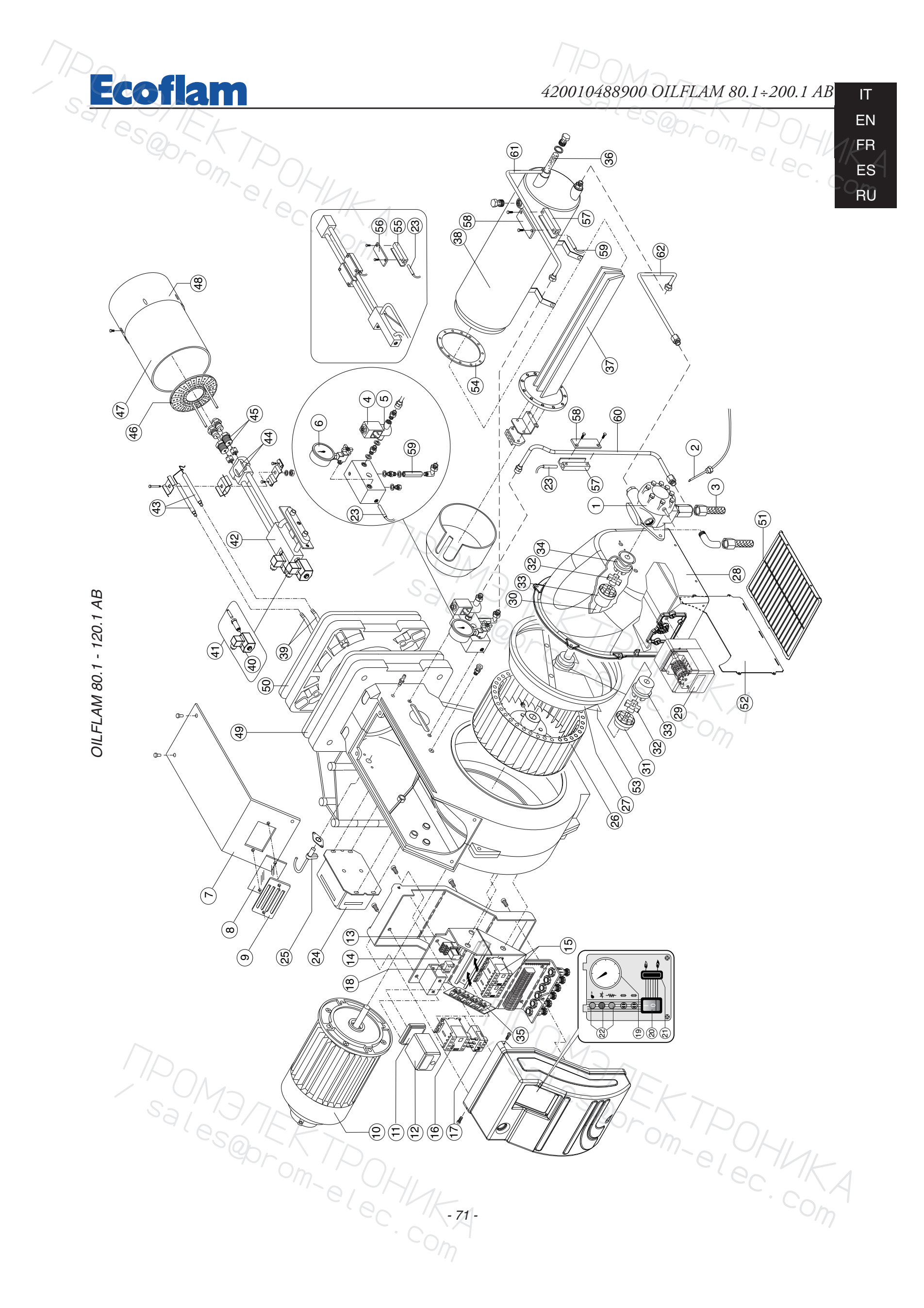

Каталог запчастей производителя
Запчасти для этого исполнения
Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.
Воздушное кольцо Ecoflam 65320639
Заводской артикул: 65320639
Позиция 27 · OILFLAM 120.1 AB
CONVOGLIATORE AIR CONVEYOR
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 27 · OILFLAM 120.1 AB
CONVOYEUR D'AIR REJILLA DEFLECTORA
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 27 · OILFLAM 120.1 AB
CONVOGLIATORE AIR CONVEYOR
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 27 · OILFLAM 120.1 AB
CONVOYEUR D'AIR REJILLA DEFLECTORA
Каталог 420010488900 · 01.10.2024 · страница 77.
Головка жаровой трубы для мазутных горелок Ø173,5 x 135 мм
Заводской артикул: 65320466
Позиция 48 · OILFLAM 120.1 AB
CAMPANA INOX BLAST TUBE END
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 48 · OILFLAM 120.1 AB
TERMINAL INOX TUBO LLAMA FINAL
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 48 · OILFLAM 120.1 AB
CAMPANA INOX BLAST TUBE END
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 48 · OILFLAM 120.1 AB
TERMINAL INOX TUBO LLAMA FINAL
Каталог 420010488900 · 01.10.2024 · страница 77.
Жаровая труба для мазутных горелок Ø168 x 150 мм
Заводской артикул: 65320406
Условия применения: TC
Позиция 47 · OILFLAM 120.1 AB
BOCCAGLIO BLAST TUBE TC
Ограничения строки: TC
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 47 · OILFLAM 120.1 AB
GUEULARD TUBO LLAMA TC
Ограничения строки: TC
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 47 · OILFLAM 120.1 AB
BOCCAGLIO BLAST TUBE TC
Ограничения строки: TC
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 47 · OILFLAM 120.1 AB
GUEULARD TUBO LLAMA TC
Ограничения строки: TC
Каталог 420010488900 · 01.10.2024 · страница 77.
Жаровая труба для мазутных горелок Ø168 x 290 мм
Заводской артикул: 65320407
Условия применения: TL
Позиция 47 · OILFLAM 120.1 AB
BOCCAGLIO BLAST TUBE TC
Ограничения строки: TL
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 47 · OILFLAM 120.1 AB
GUEULARD TUBO LLAMA TC
Ограничения строки: TL
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 47 · OILFLAM 120.1 AB
BOCCAGLIO BLAST TUBE TC
Ограничения строки: TL
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 47 · OILFLAM 120.1 AB
GUEULARD TUBO LLAMA TC
Ограничения строки: TL
Каталог 420010488900 · 01.10.2024 · страница 77.
Игла запирающая Ecoflam 65322360
Заводской артикул: 65322360
Позиция 44 · OILFLAM 120.1 AB
ASTA SPILLO ROD NOZZLE HOLDER
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 44 · OILFLAM 120.1 AB
TIGE PORTE GICLEUR ALFILER PORTACHICLER
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 44 · OILFLAM 120.1 AB
ASTA SPILLO ROD NOZZLE HOLDER
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 44 · OILFLAM 120.1 AB
TIGE PORTE GICLEUR ALFILER PORTACHICLER
Каталог 420010488900 · 01.10.2024 · страница 77.
Индикаторная лампа
Заводской артикул: 65322053
Позиция 22 · OILFLAM 120.1 AB
LAMPADA LAMP EL/N-SC4 Elettrospring
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 22 · OILFLAM 120.1 AB
LAMPE ESPIA EL/N-SC4 Elettrospring
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 22 · OILFLAM 120.1 AB
LAMPADA LAMP EL/N-SC4 Elettrospring
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 22 · OILFLAM 120.1 AB
LAMPE ESPIA EL/N-SC4 Elettrospring
Каталог 420010488900 · 01.10.2024 · страница 77.
Кабель поджига 550 мм 65322001
Заводской артикул: 65322001
Позиция 39 · OILFLAM 120.1 AB
CAVO CABLE
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 39 · OILFLAM 120.1 AB
CABLE CABLE
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 39 · OILFLAM 120.1 AB
CAVO CABLE
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 39 · OILFLAM 120.1 AB
CABLE CABLE
Каталог 420010488900 · 01.10.2024 · страница 77.
Клавишный переключатель COMELUX 0036.C3
Заводской артикул: 65323065
Позиция 21 · OILFLAM 120.1 AB
INTERRUTTORE ALTA-BASSA FIAMMA HIGH-LOW FLAME SWITCH cod.360000001
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 21 · OILFLAM 120.1 AB
INTERRUPTEUR GRANDE/PETITE ALLURE INTERRUPTOR DE ALTA-BAJA LLAMA cod.360000001
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 21 · OILFLAM 120.1 AB
INTERRUTTORE ALTA-BASSA FIAMMA HIGH-LOW FLAME SWITCH cod.360000001
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 21 · OILFLAM 120.1 AB
INTERRUPTEUR GRANDE/PETITE INTERRUPTOR DE ALTA-BAJA LLAMA cod.360000001
Каталог 420010488900 · 01.10.2024 · страница 77.
Ещё 8 деталей
Короб воздухозаборный Ecoflam 65324277
Заводской артикул: 65324277
Позиция 28 · OILFLAM 120.1 AB
CASSETTO COVER AIR INLET
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 28 · OILFLAM 120.1 AB
BOITE D'AIR CIERRE EN ASPIRACIÓN
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 28 · OILFLAM 120.1 AB
CASSETTO COVER AIR INLET
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 28 · OILFLAM 120.1 AB
BOITE D'AIR CIERRE EN ASPIRACIÓN
Каталог 420010488900 · 01.10.2024 · страница 77.
Крышка горелки Ecoflam, 65324052
Заводской артикул: 65324052
Позиция 7 · OILFLAM 120.1 AB
COPERCHIO COVER
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 7 · OILFLAM 120.1 AB
COUVERCHE DE BRULEUR TAPA
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 7 · OILFLAM 120.1 AB
COPERCHIO COVER
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 7 · OILFLAM 120.1 AB
COUVERCHE DE BRULEUR TAPA
Каталог 420010488900 · 01.10.2024 · страница 77.
Металлическое сцепление Ø48 / 14 мм
Заводской артикул: 65321782
Позиция 33 · OILFLAM 120.1 AB
GIUNTO INTERMEDIO COUPLING
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 33 · OILFLAM 120.1 AB
JOINT INTERMEDIAIRE ACOPLAMIENTO INTERMEDIO
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 33 · OILFLAM 120.1 AB
GIUNTO INTERMEDIO COUPLING
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 33 · OILFLAM 120.1 AB
JOINT INTERMEDIAIRE ACOPLAMIENTO INTERMEDIO
Каталог 420010488900 · 01.10.2024 · страница 77.
Металлическое сцепление Ø48 / 8,5 мм
Заводской артикул: 65321785
Позиция 31 · OILFLAM 120.1 AB
GIUNTO VENTOLA COUPLING (FAN)
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 31 · OILFLAM 120.1 AB
JOINT DU VENTILATEUR ACOPLAMIENTO VENTILADOR
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 31 · OILFLAM 120.1 AB
GIUNTO VENTOLA COUPLING (FAN)
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 31 · OILFLAM 120.1 AB
JOINT DU VENTILATEUR ACOPLAMIENTO VENTILADOR
Каталог 420010488900 · 01.10.2024 · страница 77.
Рабочее колесо вентилятора Ø260 x 110 мм
Заводской артикул: 65321775
Позиция 26 · OILFLAM 120.1 AB
VENTOLA FAN 260 x 110
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 26 · OILFLAM 120.1 AB
TURBINE VENTILADOR 260 x 110
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 26 · OILFLAM 120.1 AB
VENTOLA FAN 260 x 110
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 26 · OILFLAM 120.1 AB
TURBINE VENTILADOR 260 x 110
Каталог 420010488900 · 01.10.2024 · страница 77.
Смотровое стекло Ecoflam 108x66x3 мм, 65320487
Заводской артикул: 65320487
Позиция 8 · OILFLAM 120.1 AB
VETRINO GLASS
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 8 · OILFLAM 120.1 AB
HUBLOT VIDRIOSO
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 8 · OILFLAM 120.1 AB
VETRINO GLASS
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 8 · OILFLAM 120.1 AB
HUBLOT VIDRIOSO
Каталог 420010488900 · 01.10.2024 · страница 77.
Сцепление электродвигателя Ø42 X 14
Заводской артикул: 65321786
Позиция 32 · OILFLAM 120.1 AB
GIUNTO GOMMA UNION
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 32 · OILFLAM 120.1 AB
JOINT DE CAOUTCHOUC ACOPLAMIENTO GOMA
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 32 · OILFLAM 120.1 AB
GIUNTO GOMMA UNION
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 32 · OILFLAM 120.1 AB
JOINT DE CAOUTCHOUC ACOPLAMIENTO GOMA
Каталог 420010488900 · 01.10.2024 · страница 77.
Термометр Ecoflam Ø40, 200ºС
Заводской артикул: 65323093
Позиция 19 · OILFLAM 120.1 AB
TERMOMETRO THERMOMETER IMIT sc.0-200
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 19 · OILFLAM 120.1 AB
THERMOMETRE TERMOMETRO IMIT sc.0-200
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 19 · OILFLAM 120.1 AB
TERMOMETRO THERMOMETER IMIT sc.0-200
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 19 · OILFLAM 120.1 AB
THERMOMETRE TERMOMETRO IMIT sc.0-200
Каталог 420010488900 · 01.10.2024 · страница 77.
Ещё 4 деталей
Трубный фильтр Ecoflam Ø17,5 x 380 мм
Заводской артикул: 65321171
Позиция 36 · OILFLAM 120.1 AB
FILTRO FILTER
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 36 · OILFLAM 120.1 AB
FILTRE FILTRO
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 36 · OILFLAM 120.1 AB
FILTRO FILTER
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 36 · OILFLAM 120.1 AB
FILTRE FILTRO
Каталог 420010488900 · 01.10.2024 · страница 77.
Уравнительный диск Ø126 / 50 мм
Заводской артикул: 65320775
Позиция 46 · OILFLAM 120.1 AB
DIFFUSORE DIFFUSER
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 46 · OILFLAM 120.1 AB
DEFLECTEUR DIFUSOR
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 46 · OILFLAM 120.1 AB
DIFFUSORE DIFFUSER
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 46 · OILFLAM 120.1 AB
DEFLECTEUR DIFUSOR
Каталог 420010488900 · 01.10.2024 · страница 77.
Форсуночный адаптер 24,5 мм
Заводской артикул: 65321683
Позиция 45 · OILFLAM 120.1 AB
SUPPORTO UGELLO NOZZLE HOLDER
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 45 · OILFLAM 120.1 AB
PORTE GICLEUR PORTACHICLER
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 45 · OILFLAM 120.1 AB
SUPPORTO UGELLO NOZZLE HOLDER
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 45 · OILFLAM 120.1 AB
PORTE GICLEUR PORTACHICLER
Каталог 420010488900 · 01.10.2024 · страница 77.
Цоколь топочного автомата Ecoflam AGK11
Заводской артикул: 65320092
Позиция 11 · OILFLAM 120.1 AB
ZOCCOLO CONTROL BOX BASE SIEMENS
Каталог 420010488900 · 07.01.2016 · страница 76.
Позиция 11 · OILFLAM 120.1 AB
SOCLE DE COFFRET BASE DEL EQUIPO SIEMENS
Каталог 420010488900 · 07.01.2016 · страница 77.
Позиция 11 · OILFLAM 120.1 AB
ZOCCOLO CONTROL BOX BASE SIEMENS
Каталог 420010488900 · 01.10.2024 · страница 76.
Позиция 11 · OILFLAM 120.1 AB
SOCLE DE COFFRET BASE DEL EQUIPO SIEMENS
Каталог 420010488900 · 01.10.2024 · страница 77.
Оплата и доставка
Оплата по счёту
Менеджер уточнит цену и срок. Цена в счёте действует 3 банковских дня, включая день выставления.
Условия оплаты →Доставка и самовывоз
Срок поставки указывается в счёте. Отправка после подтверждения оплаты.
Способы доставки →Цена по запросу
