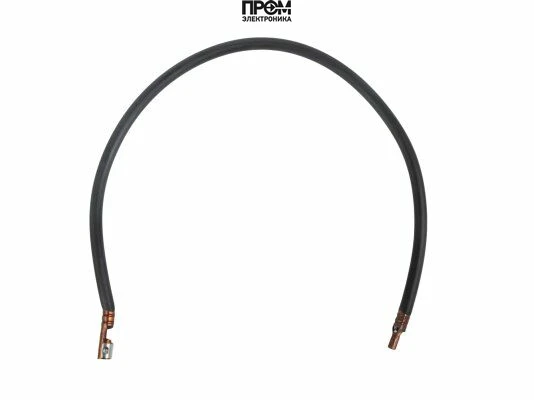

Кабель поджига Ecoflam 385 мм, 65320941

Name: Кабель поджига Ecoflam 385 мм, 65320941
Brand: Ecoflam
SKU: 65320941
Price: 1410.0000 RUB

Кабель поджига 65320941 — 400 мм, диаметр 7 мм, с прямыми штекерами. Высоковольтный провод для надежного и стабильного поджига котлов: простая установка, совместимость с типовыми гнёздами и минимальные контактные потери.

Увеличить фото

Основные характеристики

Бренды: Ecoflam
Длина кабеля: 385 мм
С другой стороны кабеля: прямой штекер Ø6 мм
С одной стороны кабеля: прямой штекер Ø4 мм
Тип кабеля: розжига

Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Цена и поставка

1 410 ₽

Оплата по счёту

Рассчитать доставкуСДЭК и Деловые Линии

Город доставкиВыберите городИзменить

Отправление из Москвы.

СДЭК: стоимость и время перевозки — по запросу.

Деловые Линии: стоимость и время перевозки — по запросу.

Все тарифы и условия

Расчёт по примерному весу и упаковке. Срок перевозки отсчитывается от передачи груза перевозчику. Готовность товара, точную дату отгрузки и стоимость подтвердит менеджер.

СДЭК: все тарифы

Стоимость и время перевозки — по запросу.

Деловые Линии: все тарифы

Стоимость и время перевозки — по запросу.

Город отправления: Москва
Готовность к отгрузке: Срок уточняется
Отправка не ранее: 10.10.2026 (МСК)
Перевозка до вас: После выбора маршрута
Стоимость доставки: Расчёт по запросу

Общий срок до получения = готовность к отгрузке + перевозка.

Оплата по счёту после согласования. Выдача после поступления оплаты.

НДС, заказ и документы

НДС: Уточняется при расчёте
Минимальный заказ: Уточняется при расчёте

Для счёта — реквизиты организации; при получении представителем — доверенность. Комплект документов согласуем с менеджером.

Все условия оплаты →

Условия доставки → Геолокация: DB-IP · города: GeoNames

Нужна помощь с заказом?

8 800 333-19-98 Бесплатно по России

sales@prom-elec.com

+7 (958) 623-59-59 WhatsApp · Telegram · MAX

Описание Кабель поджига Ecoflam 385 мм, 65320941

Кабель поджига Ecoflam 385 мм — артикул 65320941

Кабель поджига Ecoflam длиной 385 мм (артикул 65320941) создан для надежного и стабильного подключения системы поджига котла. Предназначен для передачи высокого напряжения от трансформатора к электроду поджига, что обеспечивает своевременное и устойчивое образование искры и воспламенение топливной смеси.

Ключевые характеристики

Длина: 385 мм;
Диаметр: 7 мм;
Штекеры: прямые штекеры для быстрого и надежного подключения;
Назначение: высоковольтный провод для соединения электрода поджига с трансформатором.

Преимущества данной модели

Оптимальная длина 385 мм позволяет использовать кабель в типичных компоновках горелочных узлов без излишних натяжений и перегибов.
Диаметр 7 мм обеспечивает достаточную изоляцию и совместимость с распространенными гнездами и электрическими компонентами котлов.
Прямые штекеры обеспечивают плотное и стабильное соединение, минимизируют контактные потери и упрощают монтаж/демонтаж при сервисном обслуживании.
Конструкция кабеля ориентирована на поддержание высоковольтных характеристик, что снижает вероятность ложных поджигов и повышает надежность работы системы.

Область применения и монтаж

Кабель поджига Ecoflam 65320941 применяется в системах поджига газовых и жидкотопливных котлов, где требуется передача высокого напряжения к электроду. Рекомендуется монтировать с соблюдением стандартных требований к изоляции и предотвращению механических повреждений: избегать сильных перегибов, контакта с острыми кромками и источниками высоких температур. При замене использовать кабель с аналогичными параметрами для сохранения работоспособности и безопасности.

Компания Промэлектроника официальный дилер (sales@prom-elec.com)

Назначение и особенности подключения

Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

Сопутствующие узлы в тех же таблицах запчастей · 42

Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.

Узел и артикул	Горелка и исполнение	Позиция и документ
Электродный узел розжига 65320849	BLU 170 P	25 420010382301 · 11.06.2019 · стр. 35
Электрод контроля пламени 65320850	BLU 170 P	26 420010382301 · 11.06.2019 · стр. 35
Трансформатор розжига 65323226	BLU 170 P	29 420010382301 · 11.06.2019 · стр. 35
Электродный узел розжига 65320849	BLU 250 P	25 420010382301 · 11.06.2019 · стр. 35
Электрод контроля пламени 65320850	BLU 250 P	26 420010382301 · 11.06.2019 · стр. 35
Трансформатор розжига 65323226	BLU 250 P	29 420010382301 · 11.06.2019 · стр. 35
Электродный узел розжига 65320851	BLU 350 P	25 420010382301 · 11.06.2019 · стр. 35
Электрод контроля пламени 65320852	BLU 350 P	26 420010382301 · 11.06.2019 · стр. 35
Трансформатор розжига 65323226	BLU 350 P	29 420010382301 · 11.06.2019 · стр. 35
Электродный узел розжига 65320849	BLU 170 P	25 420010382301 · 11.06.2019 · стр. 37
Электрод контроля пламени 65320850	BLU 170 P	26 420010382301 · 11.06.2019 · стр. 37
Трансформатор розжига 65323226	BLU 170 P	29 420010382301 · 11.06.2019 · стр. 37
Электродный узел розжига 65320849	BLU 250 P	25 420010382301 · 11.06.2019 · стр. 37
Электрод контроля пламени 65320850	BLU 250 P	26 420010382301 · 11.06.2019 · стр. 37
Трансформатор розжига 65323226	BLU 250 P	29 420010382301 · 11.06.2019 · стр. 37
Электродный узел розжига 65320851	BLU 350 P	25 420010382301 · 11.06.2019 · стр. 37
Электрод контроля пламени 65320852	BLU 350 P	26 420010382301 · 11.06.2019 · стр. 37
Трансформатор розжига 65323226	BLU 350 P	29 420010382301 · 11.06.2019 · стр. 37
Трансформатор розжига 65323258	MAX GAS 170 P	13 420010268500 · 25.11.2009 · стр. 40
Электрод контроля пламени 65320905	MAX GAS 170 P	20 420010268500 · 25.11.2009 · стр. 40
Электродный узел розжига 65320904	MAX GAS 170 P	21 420010268500 · 25.11.2009 · стр. 40
Трансформатор розжига 65323258	MAX GAS 250 P	13 420010268500 · 25.11.2009 · стр. 40
Электрод контроля пламени 65320905	MAX GAS 250 P	20 420010268500 · 25.11.2009 · стр. 40
Электродный узел розжига 65320904	MAX GAS 250 P	21 420010268500 · 25.11.2009 · стр. 40
Трансформатор розжига 65323258	MAX GAS 170 P	13 420010268500 · 25.11.2009 · стр. 41
Электрод контроля пламени 65320905	MAX GAS 170 P	20 420010268500 · 25.11.2009 · стр. 41
Электродный узел розжига 65320904	MAX GAS 170 P	21 420010268500 · 25.11.2009 · стр. 41
Трансформатор розжига 65323258	MAX GAS 250 P	13 420010268500 · 25.11.2009 · стр. 41
Электрод контроля пламени 65320905	MAX GAS 250 P	20 420010268500 · 25.11.2009 · стр. 41
Электродный узел розжига 65320904	MAX GAS 250 P	21 420010268500 · 25.11.2009 · стр. 41
Электродный узел 65324855	MAIOR P 45 PR	20 420010355003 · 01.10.2024 · стр. 40
Трансформатор розжига 65323223	MAIOR P 45 PR	21 420010355003 · 01.10.2024 · стр. 40
Электродный узел 65324855	MAIOR P 60 PR	20 420010355003 · 01.10.2024 · стр. 40
Трансформатор розжига 65323223	MAIOR P 60 PR	21 420010355003 · 01.10.2024 · стр. 40
Электродный узел розжига 65324855	MAIOR P 45 PR	20 420010355003 · 01.10.2024 · стр. 41
Трансформатор розжига 65323223	MAIOR P 45 PR	21 420010355003 · 01.10.2024 · стр. 41
Электродный узел розжига 65324855	MAIOR P 60 PR	20 420010355003 · 01.10.2024 · стр. 41
Трансформатор розжига 65323223	MAIOR P 60 PR	21 420010355003 · 01.10.2024 · стр. 41
Электродный узел 65324855	MAIOR P 45 PR	20 420011202100 · 05.12.2022 · стр. 40
Трансформатор розжига 65327575	MAIOR P 45 PR	21 420011202100 · 05.12.2022 · стр. 40
Электродный узел розжига 65324855	MAIOR P 45 PR	20 420011202100 · 05.12.2022 · стр. 41
Трансформатор розжига 65327575	MAIOR P 45 PR	21 420011202100 · 05.12.2022 · стр. 41

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 16

Горелка	Исполнение и артикул горелки	Позиция	Документ и период
BLU 170 P	TC	27	420010382301 · 11.06.2019 · стр. 35
BLU 250 P	TC	27	420010382301 · 11.06.2019 · стр. 35
BLU 350 P	TC	27	420010382301 · 11.06.2019 · стр. 35
BLU 170 P	TC	27	420010382301 · 11.06.2019 · стр. 37
BLU 250 P	TC	27	420010382301 · 11.06.2019 · стр. 37
BLU 350 P	TC	27	420010382301 · 11.06.2019 · стр. 37
MAX GAS 170 P	TC	19	420010268500 · 25.11.2009 · стр. 40
MAX GAS 250 P	TC	19	420010268500 · 25.11.2009 · стр. 40
MAX GAS 170 P	TC	19	420010268500 · 25.11.2009 · стр. 41
MAX GAS 250 P	TC	19	420010268500 · 25.11.2009 · стр. 41
MAIOR P 45 PR	TL	19	420010355003 · 01.10.2024 · стр. 40
MAIOR P 60 PR	TL	19	420010355003 · 01.10.2024 · стр. 40
MAIOR P 45 PR	TL	19	420010355003 · 01.10.2024 · стр. 41
MAIOR P 60 PR	TL	19	420010355003 · 01.10.2024 · стр. 41
MAIOR P 45 PR	TL	19	420011202100 · 05.12.2022 · стр. 40
MAIOR P 45 PR	TL	19	420011202100 · 05.12.2022 · стр. 41

Характеристики

Наименование: Кабель поджига Ecoflam 385 мм, 65320941
Бренды: Ecoflam
Длина кабеля: 385 мм
С другой стороны кабеля: прямой штекер Ø6 мм
С одной стороны кабеля: прямой штекер Ø4 мм
Тип кабеля: розжига

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Применяемость по каталогу производителя

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Дизельная горелка Ecoflam MAIOR P 45 PR

Позиция детали
19

Условия применения: TL

Данные каталога

MAIOR P 45 PR · позиция 19

CAVO ACCENSIONE CABLE TC

Ограничения строки: TL

Каталог 420010355003 · 01.10.2024 · страница 40 .

MAIOR P 45 PR · позиция 19

CABLE CABLE TC

Ограничения строки: TL

Каталог 420010355003 · 01.10.2024 · страница 41 .

MAIOR P 45 PR · позиция 19

CAVO ACCENSIONE CABLE TC

Ограничения строки: TL

Каталог 420011202100 · 05.12.2022 · страница 40 .

MAIOR P 45 PR · позиция 19

CABLE CABLE TC

Ограничения строки: TL

Каталог 420011202100 · 05.12.2022 · страница 41 .
Дизельная горелка Ecoflam MAIOR P 60 PR

Позиция детали
19

Условия применения: TL

Данные каталога

MAIOR P 60 PR · позиция 19

CAVO ACCENSIONE CABLE TC

Ограничения строки: TL

Каталог 420010355003 · 01.10.2024 · страница 40 .

MAIOR P 60 PR · позиция 19

CABLE CABLE TC

Ограничения строки: TL

Каталог 420010355003 · 01.10.2024 · страница 41 .
