Кабель поджига Ecoflam 300 мм, 65320940

Name: Кабель поджига Ecoflam 300 мм, 65320940
Brand: Ecoflam
SKU: 65320940
Price: 3140.0000 RUB

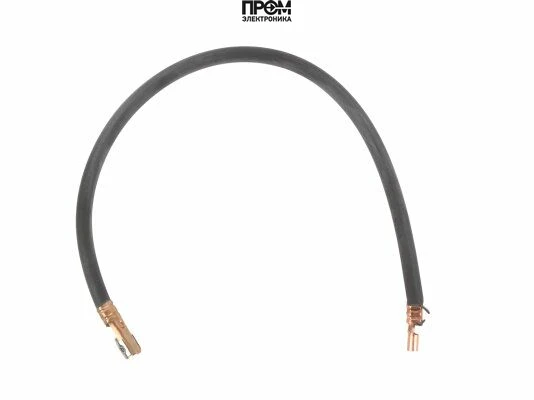

Кабель поджига Ecoflam 285 мм (арт.65320940): высоковольтный провод с прямыми штекерами с обеих сторон — стабильная искра и быстрая установка без переходников. Надежный для безопасного розжига газовых горелок.

Увеличить фото

Основные характеристики

Бренды: Ecoflam
Места установки: Газовая горелка Ecoflam BLU 700.1 PAB, Газовая горелка Ecoflam BLU 1000.1 PAB, Газовая горелка Ecoflam BLU 1200.1 PAB, Дизельная горелка Ecoflam MAIOR P 45 AB TC, Дизельная горелка Ecoflam MAIOR P 60 AB TC, Дизельная горелка Ecoflam MAIOR P 80 AB TC, Дизе
Длина кабеля: 300 мм
С другой стороны кабеля: прямой штекер Ø6 мм
С одной стороны кабеля: прямой штекер Ø4 мм
Тип кабеля: розжига

Все характеристики →Документы · 0

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Цена и поставка

3 140 ₽

Оплата по счёту

Рассчитать доставкуСДЭК и Деловые Линии

Город доставкиВыберите городИзменить

Отправление из Москвы.

СДЭК: стоимость и время перевозки — по запросу.

Деловые Линии: стоимость и время перевозки — по запросу.

Все тарифы и условия

Расчёт по примерному весу и упаковке. Срок перевозки отсчитывается от передачи груза перевозчику. Готовность товара, точную дату отгрузки и стоимость подтвердит менеджер.

СДЭК: все тарифы

Стоимость и время перевозки — по запросу.

Деловые Линии: все тарифы

Стоимость и время перевозки — по запросу.

Город отправления: Москва
Готовность к отгрузке: Срок уточняется
Отправка не ранее: 13.10.2026 (МСК)
Перевозка до вас: После выбора маршрута
Стоимость доставки: Расчёт по запросу

Общий срок до получения = готовность к отгрузке + перевозка.

Оплата по счёту после согласования. Выдача после поступления оплаты.

НДС, заказ и документы

НДС: Уточняется при расчёте
Минимальный заказ: Уточняется при расчёте

Для счёта — реквизиты организации; при получении представителем — доверенность. Комплект документов согласуем с менеджером.

Все условия оплаты →

Условия доставки → Геолокация: DB-IP · города: GeoNames

Нужна помощь с заказом?

8 800 333-19-98 Бесплатно по России

sales@prom-elec.com

+7 (958) 623-59-59 WhatsApp · Telegram · MAX

Описание Кабель поджига Ecoflam 300 мм, 65320940

Кабель поджига Ecoflam 285 мм — арт. 65320940

Кабель поджига Ecoflam 285 мм (артикул 65320940) предназначен для надежного соединения электрода поджига с трансформатором газовой горелки. Модель обеспечивает стабильную передачу высокого напряжения для формирования искры при запуске оборудования, сохраняя работоспособность в условиях повышенных электрических нагрузок.

Назначение

Кабель используется исключительно для поджига газовой горелки, обеспечивает корректный и безопасный розжиг путем передачи высокого напряжения от трансформатора к электроду. Подходит для применения в различных типах газовых горелок, где требуется прямое штекерное подключение.

Ключевые характеристики

Длина: 285 мм
Артикул: 65320940
Тип разъема: прямые штекерные соединения с обеих сторон
Назначение: подключение электрода поджига к трансформатору газовой горелки
Конструкция: высоковольтный провод, обеспечивающий стабильную искру и работу при повышенной нагрузке

Преимущества модели

Прямые штекерные разъемы упрощают монтаж без дополнительных переходников.
Высоковольтная жилa гарантирует стабильность искрообразования при запуске.
Конструкция рассчитана на эксплуатацию в условиях высокой электрической нагрузки, что повышает надежность системы поджига.
Компактная длина 285 мм облегчает прокладку и установку в ограниченном пространстве.

Рекомендации по использованию

Перед установкой убедитесь в целостности изоляции и надежности контактов штекерных соединений. При замене применяйте кабель с тем же типом разъемов и схожими параметрами длины для сохранения корректной геометрии подсоединения. Кабель предназначен исключительно для электрического поджига газовых горелок и должен использоваться в составе соответствующих систем.

Компания Промэлектроника официальный дилер (sales@prom-elec.com)

Назначение и особенности подключения

Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

Сопутствующие узлы в тех же таблицах запчастей · 42

Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.

Узел и артикул	Горелка и исполнение	Позиция и документ
Трансформатор розжига 65323223	MULTICALOR 70 PR	15 420010922100 · 20.04.2018 · стр. 58
Электродный узел розжига 65322322	MULTICALOR 70 PR	29 420010922100 · 20.04.2018 · стр. 58
Трансформатор розжига 65323223	MULTICALOR 100 PR	15 420010922100 · 20.04.2018 · стр. 58
Электродный узел розжига 65322322	MULTICALOR 100 PR	29 420010922100 · 20.04.2018 · стр. 58
Трансформатор розжига 65323223	MULTICALOR 70 PR	15 420010922100 · 20.04.2018 · стр. 60
Электродный узел розжига 65322322	MULTICALOR 70 PR	29 420010922100 · 20.04.2018 · стр. 60
Трансформатор розжига 65323223	MULTICALOR 100 PR	15 420010922100 · 20.04.2018 · стр. 60
Электродный узел розжига 65322322	MULTICALOR 100 PR	29 420010922100 · 20.04.2018 · стр. 60
Трансформатор розжига 65323223	MULTICALOR140	15 420010922100 · 20.04.2018 · стр. 63
Электродный узел розжига 65322322	MULTICALOR140	29 420010922100 · 20.04.2018 · стр. 63
Электродный узел 65324855	MAIOR P 45 PR	20 420010355003 · 01.10.2024 · стр. 40
Трансформатор розжига 65323223	MAIOR P 45 PR	21 420010355003 · 01.10.2024 · стр. 40
Электродный узел 65324855	MAIOR P 60 PR	20 420010355003 · 01.10.2024 · стр. 40
Трансформатор розжига 65323223	MAIOR P 60 PR	21 420010355003 · 01.10.2024 · стр. 40
Электродный узел розжига 65324855	MAIOR P 45 PR	20 420010355003 · 01.10.2024 · стр. 41
Трансформатор розжига 65323223	MAIOR P 45 PR	21 420010355003 · 01.10.2024 · стр. 41
Электродный узел розжига 65324855	MAIOR P 60 PR	20 420010355003 · 01.10.2024 · стр. 41
Трансформатор розжига 65323223	MAIOR P 60 PR	21 420010355003 · 01.10.2024 · стр. 41
Электродный узел розжига 65324855	MAIOR P 80 PR	20 420010355003 · 01.10.2024 · стр. 44
Трансформатор розжига 65323223	MAIOR P 80 PR	21 420010355003 · 01.10.2024 · стр. 44
Электродный узел розжига 65324855	MAIOR P 120 PR	20 420010355003 · 01.10.2024 · стр. 44
Трансформатор розжига 65323223	MAIOR P 120 PR	21 420010355003 · 01.10.2024 · стр. 44
Электродный узел 65324855	MAIOR P 45 PR	20 420011202100 · 05.12.2022 · стр. 40
Трансформатор розжига 65327575	MAIOR P 45 PR	21 420011202100 · 05.12.2022 · стр. 40
Электродный узел 65324855	MAIOR P 60 PR	20 420011202100 · 05.12.2022 · стр. 40
Трансформатор розжига 65327575	MAIOR P 60 PR	21 420011202100 · 05.12.2022 · стр. 40
Электродный узел розжига 65324855	MAIOR P 45 PR	20 420011202100 · 05.12.2022 · стр. 41
Трансформатор розжига 65327575	MAIOR P 45 PR	21 420011202100 · 05.12.2022 · стр. 41
Электродный узел розжига 65324855	MAIOR P 60 PR	20 420011202100 · 05.12.2022 · стр. 41
Трансформатор розжига 65327575	MAIOR P 60 PR	21 420011202100 · 05.12.2022 · стр. 41
Электродный узел розжига 65324855	MAIOR P 80 PR	20 420011202100 · 05.12.2022 · стр. 44
Трансформатор розжига 65327575	MAIOR P 80 PR	21 420011202100 · 05.12.2022 · стр. 44
Электродный узел розжига 65324855	MAIOR P 120 PR	20 420011202100 · 05.12.2022 · стр. 44
Трансформатор розжига 65327575	MAIOR P 120 PR	21 420011202100 · 05.12.2022 · стр. 44
Электродный узел 65324855	MAIOR P 80 PR	20 420010355003 · 01.10.2024 · стр. 43
Трансформатор розжига 65323223	MAIOR P 80 PR	21 420010355003 · 01.10.2024 · стр. 43
Электродный узел 65324855	MAIOR P 120 PR	20 420010355003 · 01.10.2024 · стр. 43
Трансформатор розжига 65323223	MAIOR P 120 PR	21 420010355003 · 01.10.2024 · стр. 43
Электродный узел 65324855	MAIOR P 80 PR	20 420011202100 · 05.12.2022 · стр. 43
Трансформатор розжига 65327575	MAIOR P 80 PR	21 420011202100 · 05.12.2022 · стр. 43
Электродный узел 65324855	MAIOR P 120 PR	20 420011202100 · 05.12.2022 · стр. 43
Трансформатор розжига 65327575	MAIOR P 120 PR	21 420011202100 · 05.12.2022 · стр. 43

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 21

Горелка	Исполнение и артикул горелки	Позиция	Документ и период
MULTICALOR 70 PR	TC	27	420010922100 · 20.04.2018 · стр. 58
MULTICALOR 100 PR	TC	27	420010922100 · 20.04.2018 · стр. 58
MULTICALOR 70 PR	TC	27	420010922100 · 20.04.2018 · стр. 60
MULTICALOR 100 PR	TC	27	420010922100 · 20.04.2018 · стр. 60
MULTICALOR140	TC	27	420010922100 · 20.04.2018 · стр. 63
MAIOR P 45 PR	TC	19	420010355003 · 01.10.2024 · стр. 40
MAIOR P 60 PR	TC	19	420010355003 · 01.10.2024 · стр. 40
MAIOR P 45 PR	TC	19	420010355003 · 01.10.2024 · стр. 41
MAIOR P 60 PR	TC	19	420010355003 · 01.10.2024 · стр. 41
MAIOR P 80 PR	TC	19	420010355003 · 01.10.2024 · стр. 44
MAIOR P 120 PR	TC	19	420010355003 · 01.10.2024 · стр. 44
MAIOR P 45 PR	TC	19	420011202100 · 05.12.2022 · стр. 40
MAIOR P 60 PR	TC	19	420011202100 · 05.12.2022 · стр. 40
MAIOR P 45 PR	TC	19	420011202100 · 05.12.2022 · стр. 41
MAIOR P 60 PR	TC	19	420011202100 · 05.12.2022 · стр. 41
MAIOR P 80 PR	TC	19	420011202100 · 05.12.2022 · стр. 44
MAIOR P 120 PR	TC	19	420011202100 · 05.12.2022 · стр. 44
MAIOR P 80 PR	TC	19	420010355003 · 01.10.2024 · стр. 43
MAIOR P 120 PR	TC	19	420010355003 · 01.10.2024 · стр. 43
MAIOR P 80 PR	TC	19	420011202100 · 05.12.2022 · стр. 43
MAIOR P 120 PR	TC	19	420011202100 · 05.12.2022 · стр. 43

Характеристики

Наименование: Кабель поджига Ecoflam 300 мм, 65320940
Бренды: Ecoflam
Места установки: Газовая горелка Ecoflam BLU 700.1 PAB, Газовая горелка Ecoflam BLU 1000.1 PAB, Газовая горелка Ecoflam BLU 1200.1 PAB, Дизельная горелка Ecoflam MAIOR P 45 AB TC, Дизельная горелка Ecoflam MAIOR P 60 AB TC, Дизельная горелка Ecoflam MAIOR P 80 AB TC, Дизе
Длина кабеля: 300 мм
С другой стороны кабеля: прямой штекер Ø6 мм
С одной стороны кабеля: прямой штекер Ø4 мм
Тип кабеля: розжига

Техническая документация

Запросите документацию по полному обозначению оборудования.

Каталог запчастей производителя

Применяемость по каталогу производителя

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Дизельная горелка Ecoflam MAIOR P 120 PR

Позиция детали
19

Условия применения: TC

Данные каталога

MAIOR P 120 PR · позиция 19

CABLE CABLE TC

Ограничения строки: TC

Каталог 420010355003 · 01.10.2024 · страница 44 .

MAIOR P 120 PR · позиция 19

CABLE CABLE TC

Ограничения строки: TC

Каталог 420011202100 · 05.12.2022 · страница 44 .

MAIOR P 120 PR · позиция 19

CAVO ACCENSIONE CABLE TC

Ограничения строки: TC

Каталог 420010355003 · 01.10.2024 · страница 43 .

MAIOR P 120 PR · позиция 19

CAVO ACCENSIONE CABLE TC

Ограничения строки: TC

Каталог 420011202100 · 05.12.2022 · страница 43 .
Дизельная горелка Ecoflam MAIOR P 45 PR

Позиция детали
19

Условия применения: TC

Данные каталога

MAIOR P 45 PR · позиция 19

CAVO ACCENSIONE CABLE TC

Ограничения строки: TC

Каталог 420010355003 · 01.10.2024 · страница 40 .

MAIOR P 45 PR · позиция 19

CABLE CABLE TC

Ограничения строки: TC

Каталог 420010355003 · 01.10.2024 · страница 41 .

MAIOR P 45 PR · позиция 19

CAVO ACCENSIONE CABLE TC

Ограничения строки: TC

Каталог 420011202100 · 05.12.2022 · страница 40 .

MAIOR P 45 PR · позиция 19

CABLE CABLE TC

Ограничения строки: TC

Каталог 420011202100 · 05.12.2022 · страница 41 .
Дизельная горелка Ecoflam MAIOR P 60 PR

Позиция детали
19

Условия применения: TC

Данные каталога

MAIOR P 60 PR · позиция 19

CAVO ACCENSIONE CABLE TC

Ограничения строки: TC

Каталог 420010355003 · 01.10.2024 · страница 40 .

MAIOR P 60 PR · позиция 19

CABLE CABLE TC

Ограничения строки: TC

Каталог 420010355003 · 01.10.2024 · страница 41 .

MAIOR P 60 PR · позиция 19

CAVO ACCENSIONE CABLE TC

Ограничения строки: TC

Каталог 420011202100 · 05.12.2022 · страница 40 .

MAIOR P 60 PR · позиция 19

CABLE CABLE TC

Ограничения строки: TC

Каталог 420011202100 · 05.12.2022 · страница 41 .
Дизельная горелка Ecoflam MAIOR P 80 PR

Позиция детали
19

Условия применения: TC

Данные каталога

MAIOR P 80 PR · позиция 19

CABLE CABLE TC

Ограничения строки: TC

Каталог 420010355003 · 01.10.2024 · страница 44 .

MAIOR P 80 PR · позиция 19

CABLE CABLE TC

Ограничения строки: TC

Каталог 420011202100 · 05.12.2022 · страница 44 .

MAIOR P 80 PR · позиция 19

CAVO ACCENSIONE CABLE TC

Ограничения строки: TC

Каталог 420010355003 · 01.10.2024 · страница 43 .

MAIOR P 80 PR · позиция 19

CAVO ACCENSIONE CABLE TC

Ограничения строки: TC

Каталог 420011202100 · 05.12.2022 · страница 43 .

Оплата и доставка

Оплата по счёту

Менеджер уточнит цену и срок. Цена в счёте действует 3 банковских дня, включая день выставления.

Условия оплаты →

Доставка и самовывоз

Срок поставки указывается в счёте. Отправка после подтверждения оплаты.

Способы доставки →

3 140 ₽

Основные характеристики

Описание Кабель поджига Ecoflam 300 мм, 65320940

Кабель поджига Ecoflam 285 мм — арт. 65320940

Назначение

Ключевые характеристики

Преимущества модели

Рекомендации по использованию

Назначение и особенности подключения

Место установки и прокладка

Замена и сопутствующие детали

В каких горелках установлен этот артикул

Характеристики

Техническая документация

Применяемость по каталогу производителя

Дизельная горелка Ecoflam MAIOR P 120 PR

Дизельная горелка Ecoflam MAIOR P 45 PR

Дизельная горелка Ecoflam MAIOR P 60 PR

Дизельная горелка Ecoflam MAIOR P 80 PR

Оплата и доставка

Оплата по счёту

Доставка и самовывоз

Товар в каталоге

Похожие товары

Кабель поджига Ecoflam 285 мм, 65320929

Кабель поджига Ecoflam 300 мм, 65320933

Кабель поджига Ecoflam 300 мм, 65325252
