Ecoflam

Дизельная горелка Ecoflam MAIOR P 80 PR

Все товары Ecoflam →

Дизельная горелка Ecoflam MAIOR P 80 PR. Вид топлива: дизельная; Мощность горелки: от 308 до 949 кВт; Исполнение горелки: механическое прогрессивное/модулирующее регулирование.

Основные характеристики

Бренды
Ecoflam
Серия
MAIOR
Вид топлива
дизельная
Мощность горелки
от 308 до 949 кВт
Исполнение горелки
механическое прогрессивное/модулирующее регулирование
Режим по данным производителя
Two stage progressive/modulating mechanical
Все характеристики →Документы · 1

Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.

Проверка исполнения

Что проверить перед заказом

Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.

Мощность и противодавление

от 308 до 949 кВт

Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.

Топливо и управление

дизельная · механическое прогрессивное/модулирующее регулирование

Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.

Питание, монтаж и комплект

Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.

Как проверить рабочую точку →Официальная документация →Дизельные горелки →
01

Описание

Дизельная горелка Ecoflam MAIOR P 80 PR. серия: MAIOR; вид топлива: дизельная; мощность горелки: от 308 до 949 кВт; исполнение горелки: механическое прогрессивное/модулирующее регулирование; режим по данным производителя: Two stage progressive/modulating mechanical; электродвигатель: 1.1 кВт.

Подбор и комплектация

Перед заказом сопоставьте рабочую точку с противодавлением установки, проверьте питание, длину головки и монтажный фланец. Газовая рампа, головка и дополнительная автоматика должны соответствовать выбранному артикулу. Состав поставки согласуется в предложении.

Обозначение модели

На странице приведено обозначение из официального модельного ряда. Артикул, длину головки, исполнение рампы и специальные опции необходимо подтвердить до заказа.

02

Характеристики

Наименование
Дизельная горелка Ecoflam MAIOR P 80 PR
Бренды
Ecoflam
Серия
MAIOR
Вид топлива
дизельная
Мощность горелки
от 308 до 949 кВт
Исполнение горелки
механическое прогрессивное/модулирующее регулирование
Режим по данным производителя
Two stage progressive/modulating mechanical
Электродвигатель
1.1 кВт
03

Техническая документация

PDFEcoflam: технический каталог горелок · MAIOR P 80 PRОткрыть документ ↗ EN · Редакция указана на страницах каталога · страница 134

Каталожная запись полного обозначения.

Каталог запчастей производителя

Взрывсхемы и запчасти горелки

Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.

Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

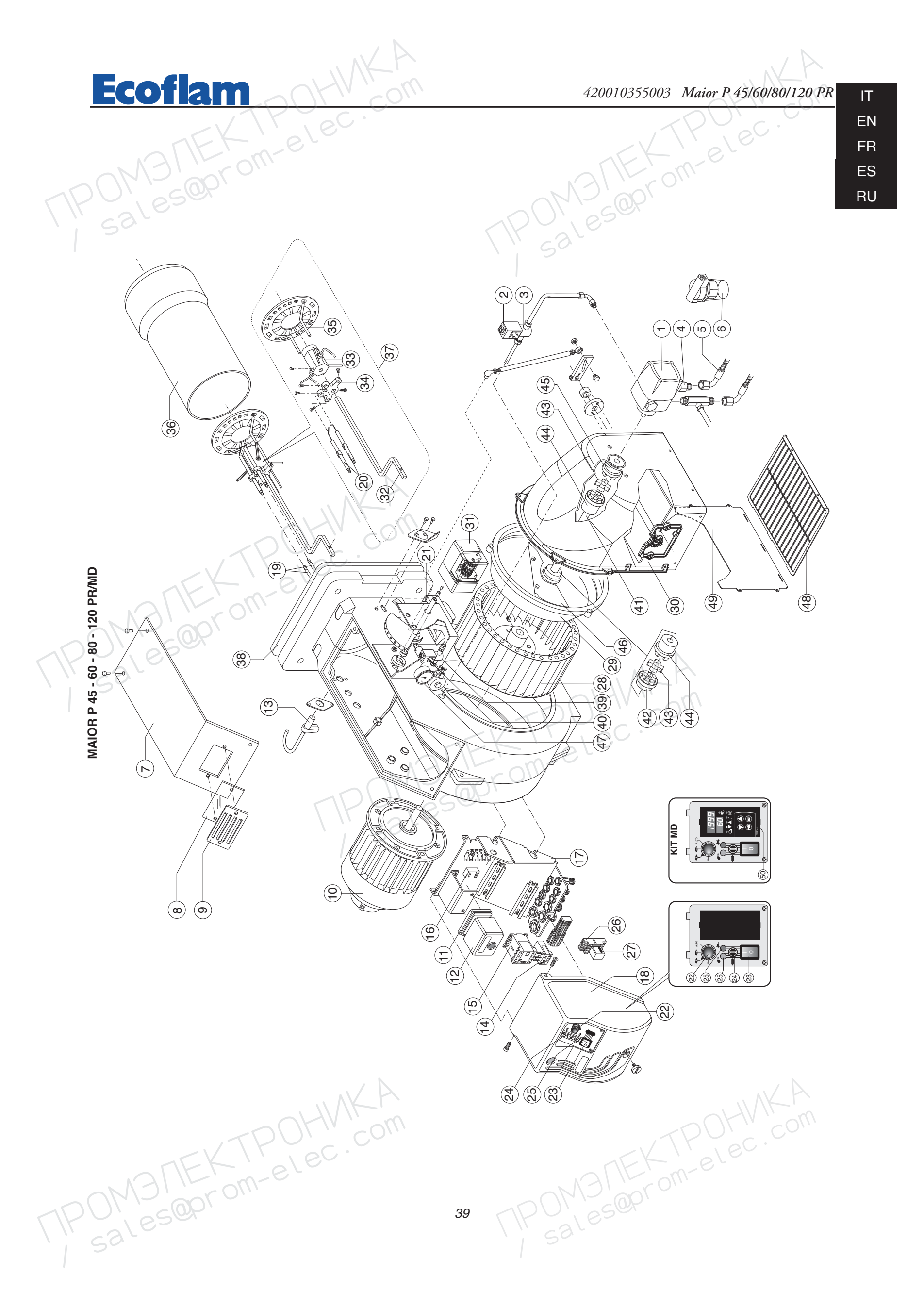

Взрывсхема горелки

Взрывсхема горелки — Дизельная горелка Ecoflam MAIOR P 80 PR
Открыть схему в полном размере ↗Документ 420010355003 · 01.10.2024 · страница 39

Запчасти на схеме

  1. Поз. 1
    Elco AJ 6 CC 1000 4P

    Артикул: 65322950

  2. Поз. 2, 36
    Клапан Ecoflam 65323769

    Артикул: 65323769

    Исполнение: 40 BOBINE BOBINA SIRAI L159C3 · 40 BOBINA COIL SIRAI L159C3

  3. Поз. 3, 36
    Жидкотопливный электромагнитный клапан Ecoflam L159C05-Z134A

    Артикул: 65323739

    Исполнение: 39 VANNE VÁLVULA SIRAI L159C3 · 39 VALVOLA OIL VALVE SIRAI L159C3

  4. Поз. 4
  5. Поз. 5
  6. Поз. 7
  7. Поз. 8
  8. Поз. 9
  9. Поз. 10
  10. Поз. 11
  11. Поз. 12
  12. Поз. 13
  13. Поз. 14
  14. Поз. 16
  15. Поз. 17
  16. Поз. 18
  17. Поз. 19
    Кабель поджига Ecoflam 460 мм, 65320942

    Артикул: 65320942

    Исполнение: TL

  18. Поз. 19
    Кабель поджига Ecoflam 300 мм, 65320940

    Артикул: 65320940

    Исполнение: TC

  19. Поз. 21
  20. Поз. 22
  21. Поз. 23
  22. Поз. 24
  23. Поз. 25
    Индикаторная лампа

    Артикул: 65322053

  24. Поз. 26
  25. Поз. 27
  26. Поз. 28
  27. Поз. 29
  28. Поз. 30
  29. Поз. 31
  30. Поз. 32
    Регулировочный стержень Ecoflam 65324511

    Артикул: 65324511

    Исполнение: TC

  31. Поз. 33
  32. Поз. 34
  33. Поз. 35
  34. Поз. 36
    Сцепление D48/19/6,5X22рабочее К.D250X84 Ecoflam 65324516

    Артикул: 65324516

    Исполнение: 42 JOINT DU VENTILATEUR ACOPLAMIENTO VENTILADOR · 42 GIUNTO VENTOLA COUPLING (FAN

  35. Поз. 36
    Вал сцепления Ø14 x 200 мм

    Артикул: 65321460

    Исполнение: 41 ARBRE DE TRASMISSION SOPORTE · 41 PERNO ROD

  36. Поз. 36
    Металлическое сцепление Ø48 / 14 мм

    Артикул: 65321782

    Исполнение: 44 JOINT ACOPLAMIENTO INTERMEDIO · 44 GIUNTO INTERMEDIO COUPLING

  37. Поз. 36
    Сцепление электродвигателя Ø42 X 14

    Артикул: 65321786

    Исполнение: 43 JOINT DE CAOUTCHOUC ACOPLAMIENTO GOMA · 43 GIUNTO GOMMA UNION

  38. Поз. 36
  39. Поз. 36
  40. Поз. 36
    Металлическое сцепление Ø48 / 11 мм

    Артикул: 65324165

    Исполнение: 45 JOINT DE LA POMPE ACOPLAMIENTO BOMBA · 45 GIUNTO POMPA COUPLING (PUMP

  41. Поз. 36
    Прокладка фланца Ø165 мм

    Артикул: 65321116

    Исполнение: 38 JOINT JUNTA · 38 GUARNIZIONE ISOMART GASKET

  42. Поз. 46
  43. Поз. 48
  44. Поз. 49
  45. Поз. 50

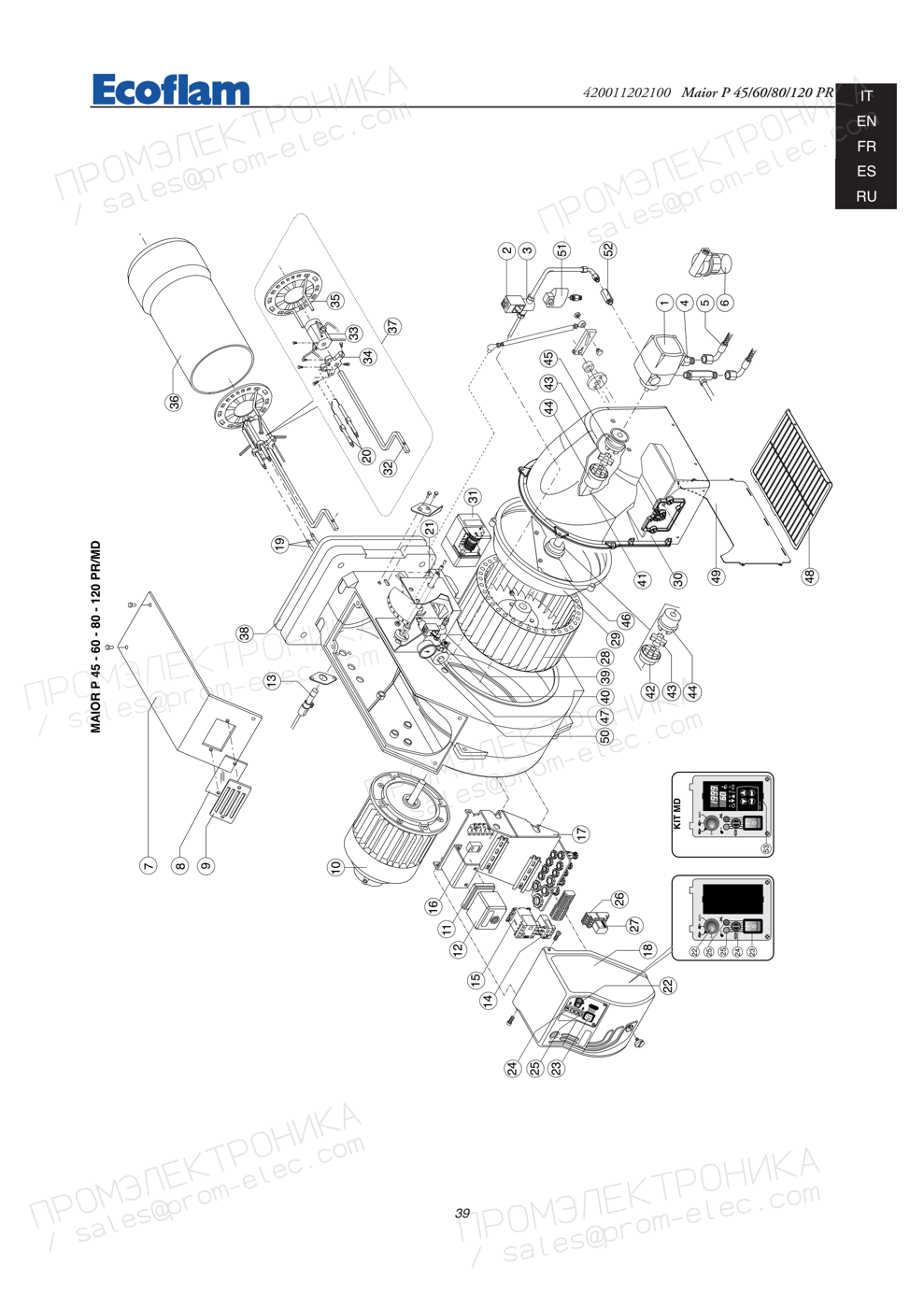

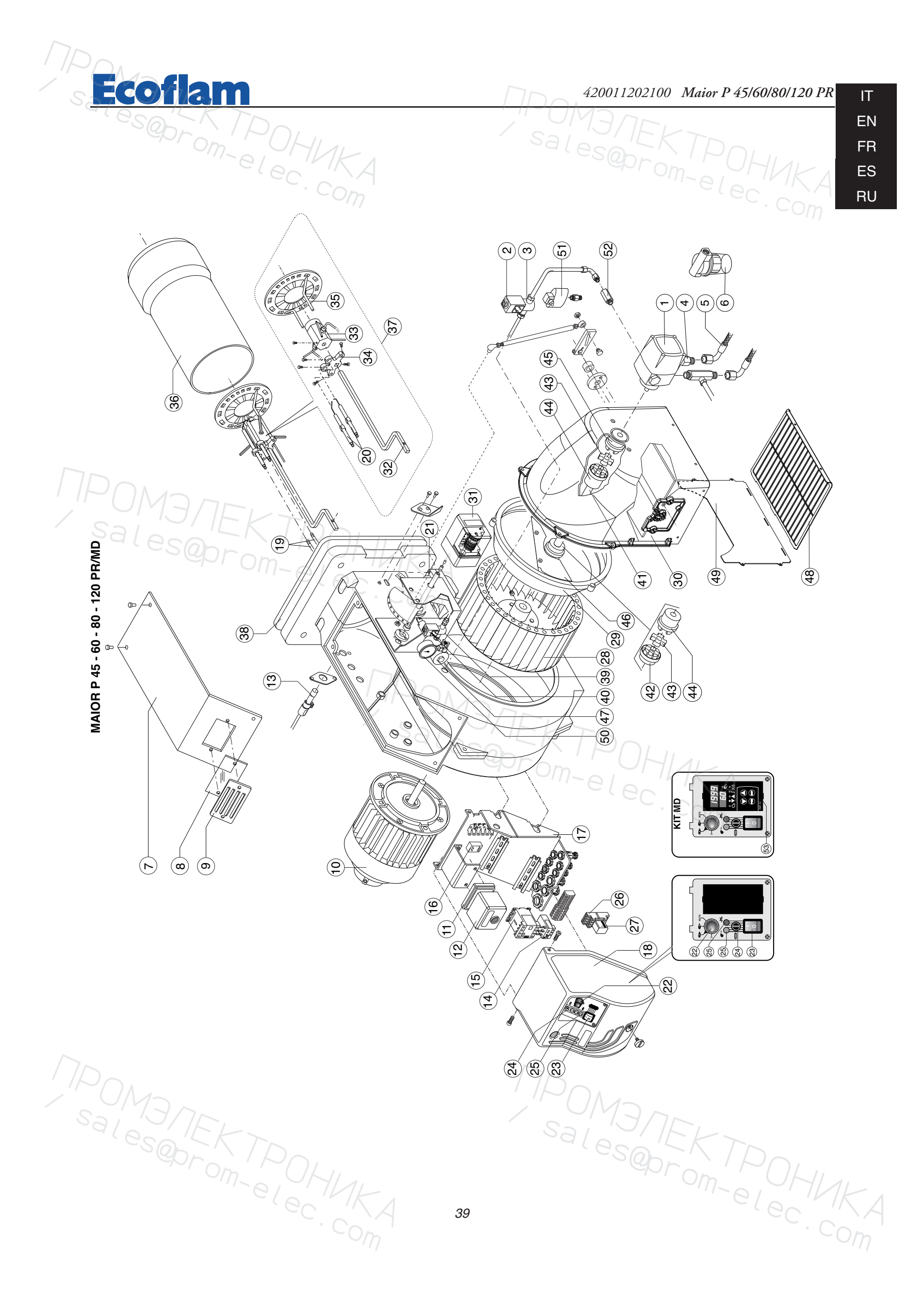

Взрывсхема горелки

Взрывсхема горелки — Дизельная горелка Ecoflam MAIOR P 80 PR
Открыть схему в полном размере ↗Документ 420011202100 · 05.12.2022 · страница 39

Запчасти на схеме

  1. Поз. 1
    Elco AJ 6 CC 1000 4P

    Артикул: 65322950

  2. Поз. 2, 36
    Клапан Ecoflam 65323769

    Артикул: 65323769

    Исполнение: 40 BOBINE BOBINA SIRAI L159C3 · 40 BOBINA COIL SIRAI L159C3

  3. Поз. 3, 36
    Жидкотопливный электромагнитный клапан Ecoflam L159C05-Z134A

    Артикул: 65323739

    Исполнение: 39 VANNE VÁLVULA SIRAI L159C3 · 39 VALVOLA OIL VALVE SIRAI L159C3

  4. Поз. 4
  5. Поз. 5
  6. Поз. 7
  7. Поз. 8
  8. Поз. 9
  9. Поз. 10
  10. Поз. 11
  11. Поз. 12
  12. Поз. 13
  13. Поз. 14
  14. Поз. 15
  15. Поз. 16
  16. Поз. 17
  17. Поз. 18
  18. Поз. 19
    Кабель поджига Ecoflam 460 мм, 65320942

    Артикул: 65320942

    Исполнение: TL

  19. Поз. 19
    Кабель поджига Ecoflam 300 мм, 65320940

    Артикул: 65320940

    Исполнение: TC

  20. Поз. 21
  21. Поз. 22
  22. Поз. 23
  23. Поз. 24
  24. Поз. 25
    Индикаторная лампа

    Артикул: 65322053

  25. Поз. 26
  26. Поз. 27
  27. Поз. 28
  28. Поз. 29
  29. Поз. 30
  30. Поз. 31
  31. Поз. 32
    Регулировочный стержень Ecoflam 65324512

    Артикул: 65324512

    Исполнение: TL

  32. Поз. 32
    Регулировочный стержень Ecoflam 65324511

    Артикул: 65324511

    Исполнение: TC

  33. Поз. 33
  34. Поз. 34
  35. Поз. 35
  36. Поз. 36
    Вал сцепления Ø14 x 200 мм

    Артикул: 65321460

    Исполнение: 41 ARBRE DE TRASMISSION SOPORTE · 41 PERNO ROD

  37. Поз. 36
    Металлическое сцепление Ø48 / 14 мм

    Артикул: 65321782

    Исполнение: 44 JOINT ACOPLAMIENTO INTERMEDIO · 44 GIUNTO INTERMEDIO COUPLING

  38. Поз. 36
    Сцепление электродвигателя Ø42 X 14

    Артикул: 65321786

    Исполнение: 43 JOINT DE CAOUTCHOUC ACOPLAMIENTO GOMA · 43 GIUNTO GOMMA UNION

  39. Поз. 36
    Металлическое сцепление Ø48 / 8,5 мм

    Артикул: 65321785

    Исполнение: 42 JOINT DU VENTILATEUR ACOPLAMIENTO VENTILADOR · 42 GIUNTO VENTOLA COUPLING (FAN

  40. Поз. 36
  41. Поз. 36
  42. Поз. 36
    Металлическое сцепление Ø48 / 11 мм

    Артикул: 65324165

    Исполнение: 45 JOINT DE LA POMPE ACOPLAMIENTO BOMBA · 45 GIUNTO POMPA COUPLING (PUMP

  43. Поз. 36
    Прокладка фланца Ø165 мм

    Артикул: 65321116

    Исполнение: 38 JOINT JUNTA · 38 GUARNIZIONE ISOMART GASKET

  44. Поз. 46
  45. Поз. 48
  46. Поз. 49
  47. Поз. 50
  48. Поз. 51
  49. Поз. 52
  50. Поз. 53
