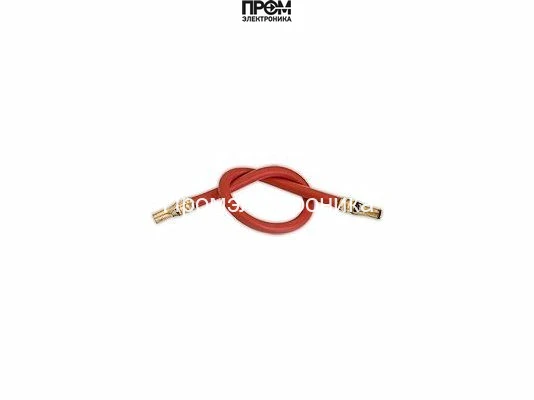

Кабель поджига Ecoflam 300 мм, 65320940
Артикул: 65320940
3 140 ₽ Подробнее →Ecoflam
Кабель поджига Ecoflam 285 мм, 65320929
Кабель поджига Ecoflam 285 мм, арт. 65320929 — надёжная передача высокого напряжения к электроду; совместим с прямыми штекерами Ø4/Ø6 мм, диаметр 7 мм обеспечивает прочность и безопасность, соответствует европейским стандартам.
Увеличить фотоОсновные характеристики
- Бренды
- Ecoflam
- Места установки
- Кабель поджига Ecoflam 385 мм, 65320941
- Длина кабеля
- 285 мм
- С другой стороны кабеля
- прямой штекер Ø6 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- розжига
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Кабель поджига Ecoflam 285 мм, 65320929
Кабель поджига Ecoflam 285 мм, арт. 65320929
Краткое описание: Кабель поджига Ecoflam длиной 285 мм (артикул 65320929) предназначен для передачи высокого напряжения от трансформатора к электроду поджига. Кабель обеспечивает корректный и стабильный электрический разряд, необходимый для надежного запуска горелки.
Ключевые технические характеристики
- Артикул: 65320929
- Длина: 285 мм
- Диаметр: 7 мм
- Совместимость штекеров: прямые штекеры Ø 4 мм и Ø 6 мм
- Назначение: подключение электрода поджига к трансформатору, передача высокого напряжения
Особенности и преимущества
- Оптимальная длина 285 мм обеспечивает удобство монтажа и совместимость с большинством типовых установок поджига.
- Диаметр 7 мм гарантирует механическую прочность и устойчивость к внешним воздействиям в условиях промышленной эксплуатации.
- Конструкция и материалы выполнены с учетом требований по изоляции высокого напряжения, что снижает риск пробоев и повышает безопасность системы.
- Совместимость с прямыми штекерами 4 и 6 мм упрощает подключение к распространенным типам электродов и трансформаторов без дополнительных адаптеров.
- Соответствие европейским стандартам качества обеспечивает долговечность и стабильную работу в длительном цикле эксплуатации.
Применение и рекомендации по использованию
Кабель поджига Ecoflam 285 мм 65320929 предназначен для использования в системах розжига горелок, где требуется передача высокого напряжения к электроду. Рекомендуется использовать данный кабель при монтаже и обслуживании котельного, отопительного и технологического оборудования с электродным розжигом, обеспечивая надежное соединение трансформатора и электрода.
Гарантированная надежность
Проектирование и подбор материалов выполнены с учетом эксплуатационных нагрузок и требований по электробезопасности. В результате кабель обеспечивает стабильный поджиг при повторных циклах включения, снижая вероятность отказов и необходимость частых замен.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Назначение и особенности подключения
Кабель розжига предназначен для подключения электрода к высоковольтному выходу устройства зажигания. Он передаёт импульсы, создающие искровой разряд в зоне розжига. Повреждение оболочки, ослабление контакта или загрязнение наконечника могут привести к утечке и разряду вне рабочего зазора. Кабель выбирают вместе с типом устройства зажигания и присоединением электрода.
При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.
Место установки и прокладка
Кабель прокладывают по предусмотренному маршруту между устройством зажигания и электродным узлом горелки; для комплекта из нескольких проводов сохраняют назначение каждой линии. Перед монтажом проверяют проходы, крепления и возможность перевода горелки в сервисное положение без натяжения проводов. Допустимую близость к нагретым деталям определяют по температурному исполнению кабеля и руководству горелки.
Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.
Замена и сопутствующие детали
При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.
После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.
Сопутствующие узлы в тех же таблицах запчастей · 8
Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.
| Узел и артикул | Горелка и исполнение | Позиция и документ |
|---|---|---|
| Трансформатор розжига 13009663 | BLU 1200.1 LN PAB | 14 420010605300 · 04-05-2018 · стр. 82 |
| Электрод контроля пламени 65326182 | BLU 1200.1 LN PAB TC | 21 420010605300 · 04-05-2018 · стр. 82 |
| Электрод контроля пламени 65326180 | BLU 1200.1 LN PAB | 23 420010605300 · 04-05-2018 · стр. 82 |
| Электродный узел розжига 65300738 | BLU 1200.1 LN PAB | 24 420010605300 · 04-05-2018 · стр. 82 |
| Трансформатор розжига 13009663 | BLU 1200.1 PAB | 14 420010605300 · 04-05-2018 · стр. 83 |
| Электрод контроля пламени 65326182 | BLU 1200.1 PAB TC | 21 420010605300 · 04-05-2018 · стр. 83 |
| Электрод контроля пламени 65326180 | BLU 1200.1 PAB | 23 420010605300 · 04-05-2018 · стр. 83 |
| Электродный узел розжига 65300738 | BLU 1200.1 PAB | 24 420010605300 · 04-05-2018 · стр. 83 |
В каких горелках установлен этот артикул
В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.
Горелки и позиции кабеля · 2
| Горелка | Исполнение и артикул горелки | Позиция | Документ и период |
|---|---|---|---|
| BLU 1200.1 LN PAB | TC | 22 | 420010605300 · 04-05-2018 · стр. 82 |
| BLU 1200.1 PAB | TC | 22 | 420010605300 · 04-05-2018 · стр. 83 |
Характеристики
- Наименование
- Кабель поджига Ecoflam 285 мм, 65320929
- Бренды
- Ecoflam
- Места установки
- Кабель поджига Ecoflam 385 мм, 65320941
- Длина кабеля
- 285 мм
- С другой стороны кабеля
- прямой штекер Ø6 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- розжига
Техническая документация
Запросите документацию по полному обозначению оборудования.
Каталог запчастей производителя
Применяемость по каталогу производителя
Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.
-
Условия применения: TC
Данные каталога
BLU 1200.1 LN PAB · позиция 22
IGNITION CABLE CAVO ACCENSIONE CABLE D’ALLUMAGE CABLE DE ENCENDIDO ПРОВОД РОЗЖИГА ZÜNDKABEL TC
Ограничения строки: TC
Каталог · 04-05-2018 · страница 82 .
-
Условия применения: TC
Данные каталога
BLU 1200.1 PAB · позиция 22
IGNITION CABLE CAVO ACCENSIONE CABLE D’ALLUMAGE CABLE DE ENCENDIDO ПРОВОД РОЗЖИГА ZÜNDKABEL TC
Ограничения строки: TC
Каталог · 04-05-2018 · страница 83 .
-
Условия применения: TC
Данные каталога
BLU 1200.1 PAB · позиция 22
IGNITION CABLE CAVO ACCENSIONE CABLE D’ALLUMAGE CABLE DE ENCENDIDO ПРОВОД РОЗЖИГА ZÜNDKABEL TC
Ограничения строки: TC
Каталог · 04-05-2018 · страница 83 .
Горелки с таким обозначением не найдены. Попробуйте другую модель или артикул.
