Кабель ионизации Elco 850 мм, 13020809

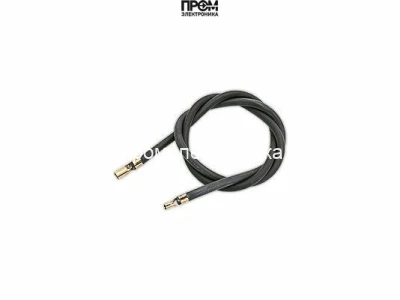

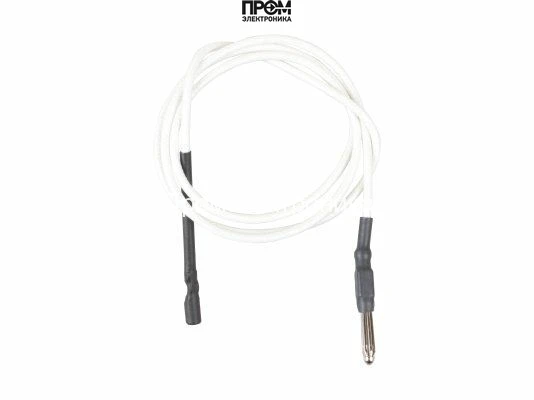

Кабель ионизации Elco 850 мм (арт. 13020809): прозрачная силиконовая изоляция — гибкость и термостойкость; штекер Ø4 мм — надёжное быстрое подключение. Идеален для стандартных горелочных систем для надёжного контроля пламени.
Увеличить фотоОсновные характеристики
- Бренды
- Elco
- Места установки
- Газовая горелка Elco VG 4.460 DP KL d311
- Длина кабеля
- 850 мм
- С другой стороны кабеля
- прямой штекер Ø4 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- ионизации
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Кабель ионизации Elco 850 мм, 13020809
Кабель ионизации Elco 850 мм — арт. 13020809
Кабель ионизации Elco длиной 850 мм (артикул 13020809) предназначен для передачи тока ионизации в узлах контроля горения. Этот специализированный провод обеспечивает стабильное электрическое соединение между ионизационной электродной системой горелки и автоматикой, критичное для надёжного обнаружения пламени и корректного управления подачей топлива.
Ключевые характеристики
- Длина: 850 мм — оптимальна для большинства стандартных монтажных схем горелочных систем;
- Артикул: 13020809 — точная идентификация компонента для быстрого подбора;

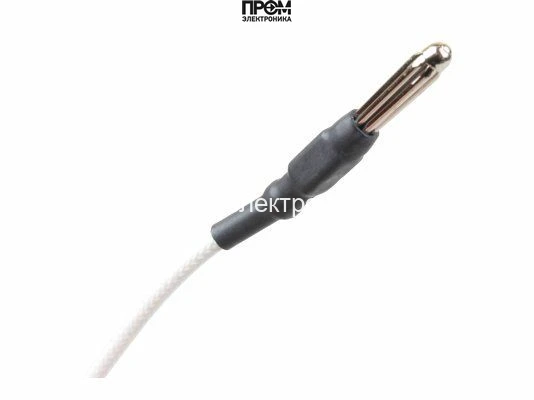

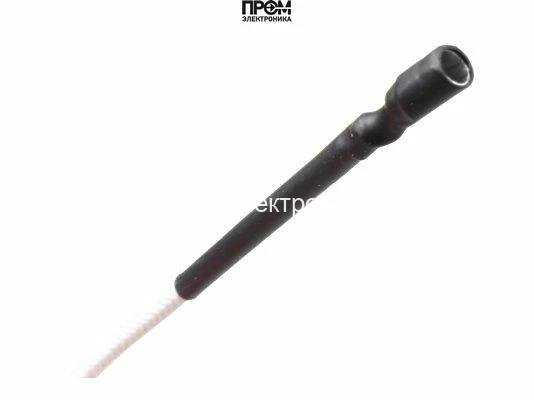

- Штекерные соединения: прямой штекер Ø4 мм на одном конце и разъём Ø4 мм на другом — для простого и надёжного монтажа;
- Изоляция: прозрачный силикон — повышенная гибкость, термостойкость и стойкость к внешним воздействиям;
- Назначение: передача тока ионизации и обеспечение корректной работы автоматики горелок.
Преимущества и эксплуатационные свойства
Прозрачная силиконовая изоляция сохраняет эластичность при различных температурных режимах и защищает жилу от механических и химических воздействий, что минимизирует риск повреждений при монтаже и эксплуатации. Штекерное соединение Ø4 мм облегчает быструю замену и подключение без дополнительных инструментов, снижая время обслуживания и простои. Длина 850 мм рассчитана так, чтобы обеспечить оптимальную прокладку в типовых установках без натяжения и лишних изгибов.
Область применения и совместимость
Кабель подходит для широкого спектра горелочных систем и автоматики, где используется измерение ионизационного тока для контроля пламени. Рекомендован для применения в системах, требующих стабильной передачи сигнала и повышенной стойкости изоляции при частых циклах включения и выключения.
Кабель ионизации Elco 850 мм (13020809) — решение для тех, кто ценит надёжность монтажа и стабильность работы устройства.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Назначение и особенности подключения
Кабель ионизации соединяет электрод контроля пламени с соответствующим входом автомата горения. По этой цепи передаётся сигнал наличия пламени; исправность контактов и изоляции влияет на его устойчивость. Цепь контроля проверяют отдельно от цепи искрового розжига. Подключение к выходу трансформатора вместо входа контроля недопустимо без предусмотренной изготовителем схемы.
При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.
Место установки и прокладка
Линию располагают между выводом электрода контроля на горелке и разъёмом или клеммой контроля пламени. Штатные держатели и вводы должны сохранять фиксацию без натяжения контактов. При отдельной цепи ионизации маршрут сверяют с требованиями к разнесению относительно высоковольтной линии розжига: помехи и утечки способны нарушить контроль пламени.
Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.
Замена и сопутствующие детали
При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.
После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.
Сопутствующие узлы в тех же таблицах запчастей · 21
Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.
| Узел и артикул | Горелка и исполнение | Позиция и документ |
|---|---|---|
| Электродный узел 65300547 | CH-G0432-T2/KL | 2120 420010931000A · R8220266-01 - 27/06/2018 · стр. 5 |
| Электродный узел 65300738 | CH-G0432-T2/KL | 2140 420010931000A · R8220266-01 - 27/06/2018 · стр. 5 |
| Электрод контроля пламени 13010529 | CH-G0432-T2/KL | 2160 420010931000A · R8220266-01 - 27/06/2018 · стр. 5 |
| Электродный узел 65300547 | CH-G0432-T2/KL | 2120 420010931100A · R8220267-01 - 27/06/2018 · стр. 5 |
| Электродный узел 65300738 | CH-G0432-T2/KL | 2140 420010931100A · R8220267-01 - 27/06/2018 · стр. 5 |
| Электрод контроля пламени 13010529 | CH-G0432-T2/KL | 2160 420010931100A · R8220267-01 - 27/06/2018 · стр. 5 |
| Электродный узел 65300547 | CH-G0432-T2/KL | 2120 420010931300A · R8220268-01 - 28/06/2018 · стр. 5 |
| Электродный узел 65300738 | CH-G0432-T2/KL | 2140 420010931300A · R8220268-01 - 28/06/2018 · стр. 5 |
| Электрод контроля пламени 13010529 | CH-G0432-T2/KL | 2160 420010931300A · R8220268-01 - 28/06/2018 · стр. 5 |
| Электродный узел 65300547 | CH-G0431-T2/KL | 2120 420010815001A · R8220005-02 - 19/12/2017 · стр. 5 |
| Электродный узел 65300738 | CH-G0431-T2/KL | 2140 420010815001A · R8220005-02 - 19/12/2017 · стр. 5 |
| Электрод контроля пламени 13010529 | CH-G0431-T2/KL | 2160 420010815001A · R8220005-02 - 19/12/2017 · стр. 5 |
| Электродный узел 65300547 | CH-G0431-T2/KL | 2120 Каталог запчастей производителя · R8220038-03 - 20/12/2017 · стр. 5 |
| Электродный узел 65300738 | CH-G0431-T2/KL | 2140 Каталог запчастей производителя · R8220038-03 - 20/12/2017 · стр. 5 |
| Электрод контроля пламени 13010529 | CH-G0431-T2/KL | 2160 Каталог запчастей производителя · R8220038-03 - 20/12/2017 · стр. 5 |
| Электродный узел 65300738 | CH-G0531-T2/KL | 2040 Каталог запчастей производителя · R8220060-03 - 08/04/2021 · стр. 5 |
| Электрод контроля пламени 13010529 | CH-G0531-T2/KL | 2060 Каталог запчастей производителя · R8220060-03 - 08/04/2021 · стр. 5 |
| Электродный узел розжига 65300738 | CH-G0431 - T2/KL | 2140 420010526700A · R8220083-01 - 19/09/2013 · стр. 15 |
| Электрод контроля пламени 13010529 | CH-G0431 - T2/KL | 2160 420010526700A · R8220083-01 - 19/09/2013 · стр. 15 |
| Электродный узел розжига 65300738 | CH-G0531 - T2/KL | 2040 420010531000A · R8220085-01 - 19/09/2013 · стр. 15 |
| Электрод контроля пламени 13010529 | CH-G0531 - T2/KL | 2060 420010531000A · R8220085-01 - 19/09/2013 · стр. 15 |
В каких горелках установлен этот артикул
В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.
Горелки и позиции кабеля · 8
| Горелка | Исполнение и артикул горелки | Позиция | Документ и период |
|---|---|---|---|
| CH-G0432-T2/KL | По указанному обозначению горелки 3836497 | 2190 | 03-2018 - конец не указан 420010931000A · R8220266-01 - 27/06/2018 · стр. 5 |
| CH-G0432-T2/KL | По указанному обозначению горелки 3836497 | 2190 | 03-2018 - конец не указан 420010931100A · R8220267-01 - 27/06/2018 · стр. 5 |
| CH-G0432-T2/KL | По указанному обозначению горелки 3836497 | 2190 | 03-2018 - конец не указан 420010931300A · R8220268-01 - 28/06/2018 · стр. 5 |
| CH-G0431-T2/KL | По указанному обозначению горелки 3832060 | 2190 | 09-2008 - конец не указан 420010815001A · R8220005-02 - 19/12/2017 · стр. 5 |
| CH-G0431-T2/KL | По указанному обозначению горелки 3832060 | 2190 | 09-2008 - конец не указан Каталог запчастей производителя · R8220038-03 - 20/12/2017 · стр. 5 |
| CH-G0531-T2/KL | По указанному обозначению горелки 3833178 | 2080 | 01-2010 - конец не указан Каталог запчастей производителя · R8220060-03 - 08/04/2021 · стр. 5 |
| CH-G0431 - T2/KL | По указанному обозначению горелки 3832060 | 2190 | 09-2008 - конец не указан 420010526700A · R8220083-01 - 19/09/2013 · стр. 15 |
| CH-G0531 - T2/KL | По указанному обозначению горелки 3833178 | 2080 | 01-2010 - конец не указан 420010531000A · R8220085-01 - 19/09/2013 · стр. 15 |
Характеристики
- Наименование
- Кабель ионизации Elco 850 мм, 13020809
- Бренды
- Elco
- Места установки
- Газовая горелка Elco VG 4.460 DP KL d311
- Длина кабеля
- 850 мм
- С другой стороны кабеля
- прямой штекер Ø4 мм
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- ионизации
Техническая документация
Запросите документацию по полному обозначению оборудования.
