Кабель ионизации 460 мм

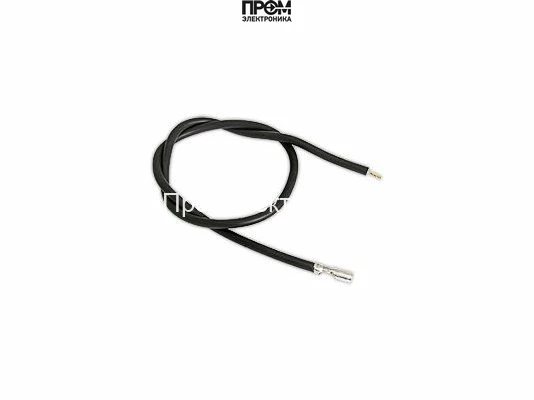

Кабель ионизации Ecoflam, арт. 65322007 — длина 460–465 мм, прямой штекер Ø4 мм и свободный провод для цоколя. Обеспечивает надёжную передачу сигнала пламени для стабильной и безопасной работы горелки, быстрая и простая замена.
Увеличить фотоОсновные характеристики
- Бренды
- Ecoflam
- Места установки
- Газовая горелка Ecoflam MAX GAS 170 PAB, Газовая горелка Ecoflam MAX GAS 250 PTC
- Длина кабеля
- 460 мм
- С другой стороны кабеля
- свободный конец
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- ионизации
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Кабель ионизации 460 мм
Кабель ионизации Ecoflam 460–465 мм — арт. 65322007
Кабель ионизации Ecoflam (арт. 65322007) предназначен для подключения электрода и датчика пламени к топочному автомату. Один конец кабеля оснащён свободным проводом для соединения с цоколем устройства, другой — прямым штекером Ø4 мм для подключения к датчику, реагирующему на наличие пламени. Длина изделия указана в пределах 460–465 мм.
Ключевые характеристики
- Артикул: 65322007
- Производитель: Ecoflam
- Длина: 460–465 мм
- Штекер: прямой, Ø4 мм
- Концевой контакт: свободный провод для цоколя автоматики
- Назначение: передача сигналов ионизации (контроль наличия пламени)
Функциональные особенности
Кабель служит связующим элементом между электродом и системой автоматики горелки, передавая электрические сигналы, подтверждающие наличие или отсутствие пламени. По сигналам от кабеля автоматика регулирует подачу топлива, что обеспечивает безопасную и стабильную работу отопительного оборудования. Изделие легко монтируется и обеспечивает надёжную передачу сигналов в штатных режимах эксплуатации.
Применение и совместимость
Используется в системах автоматического управления горелкой и совместим с датчиками пламени, требующими подключения через штекер Ø4 мм и свободный проводной вывод для цоколя автоматики. Рекомендуется применять кабель как прямую замену оригинальных соединительных проводов с аналогичными габаритами и посадочными элементами.
Компактный дизайн и стандартные электрические соединения упрощают монтаж и сокращают время установки при замене компонентов системы контроля пламени. Надёжность передачи сигналов снижает риск ложных срабатываний и способствует стабильной работе горелочного оборудования.
Промэлектроника официальный дилер (sales@prom-elec.com)
Назначение и особенности подключения
Кабель ионизации соединяет электрод контроля пламени с соответствующим входом автомата горения. По этой цепи передаётся сигнал наличия пламени; исправность контактов и изоляции влияет на его устойчивость. Цепь контроля проверяют отдельно от цепи искрового розжига. Подключение к выходу трансформатора вместо входа контроля недопустимо без предусмотренной изготовителем схемы.
При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.
Место установки и прокладка
Линию располагают между выводом электрода контроля на горелке и разъёмом или клеммой контроля пламени. Штатные держатели и вводы должны сохранять фиксацию без натяжения контактов. При отдельной цепи ионизации маршрут сверяют с требованиями к разнесению относительно высоковольтной линии розжига: помехи и утечки способны нарушить контроль пламени.
Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.
Замена и сопутствующие детали
При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.
После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.
Сопутствующие узлы в тех же таблицах запчастей · 12
Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.
| Узел и артикул | Горелка и исполнение | Позиция и документ |
|---|---|---|
| Трансформатор розжига 65323258 | MAX GAS 170 P | 0130 420010268507 · 10.03.2022 · стр. 41 |
| Электрод контроля пламени 65325242 | MAX GAS 170 P | 0200 420010268507 · 10.03.2022 · стр. 41 |
| Электродный узел розжига 65325243 | MAX GAS 170 P | 0210 420010268507 · 10.03.2022 · стр. 41 |
| Трансформатор розжига 65323258 | MAX GAS 250 P | 0130 420010268507 · 10.03.2022 · стр. 41 |
| Электрод контроля пламени 65325242 | MAX GAS 250 P | 0200 420010268507 · 10.03.2022 · стр. 41 |
| Электродный узел розжига 65325243 | MAX GAS 250 P | 0210 420010268507 · 10.03.2022 · стр. 41 |
| Трансформатор розжига 65323258 | MAX GAS 170 P | 0130 420010268507 · 10.03.2022 · стр. 42 |
| Электрод контроля пламени 65325242 | MAX GAS 170 P | 0200 420010268507 · 10.03.2022 · стр. 42 |
| Электродный узел розжига 65325243 | MAX GAS 170 P | 0210 420010268507 · 10.03.2022 · стр. 42 |
| Трансформатор розжига 65323258 | MAX GAS 250 P | 0130 420010268507 · 10.03.2022 · стр. 42 |
| Электрод контроля пламени 65325242 | MAX GAS 250 P | 0200 420010268507 · 10.03.2022 · стр. 42 |
| Электродный узел розжига 65325243 | MAX GAS 250 P | 0210 420010268507 · 10.03.2022 · стр. 42 |
В каких горелках установлен этот артикул
В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.
Горелки и позиции кабеля · 4
| Горелка | Исполнение и артикул горелки | Позиция | Документ и период |
|---|---|---|---|
| MAX GAS 170 P | TC | 0180 | 420010268507 · 10.03.2022 · стр. 41 |
| MAX GAS 250 P | TC | 0180 | 420010268507 · 10.03.2022 · стр. 41 |
| MAX GAS 170 P | TC | 0180 | 420010268507 · 10.03.2022 · стр. 42 |
| MAX GAS 250 P | TC | 0180 | 420010268507 · 10.03.2022 · стр. 42 |
Характеристики
- Наименование
- Кабель ионизации 460 мм
- Бренды
- Ecoflam
- Места установки
- Газовая горелка Ecoflam MAX GAS 170 PAB, Газовая горелка Ecoflam MAX GAS 250 PTC
- Длина кабеля
- 460 мм
- С другой стороны кабеля
- свободный конец
- С одной стороны кабеля
- прямой штекер Ø4 мм
- Тип кабеля
- ионизации
- Длина кабеля (мм)
- 460
Техническая документация
Запросите документацию по полному обозначению оборудования.
Оплата и доставка
Оплата по счёту
Менеджер уточнит цену и срок. Цена в счёте действует 3 банковских дня, включая день выставления.
Условия оплаты →Доставка и самовывоз
Срок поставки указывается в счёте. Отправка после подтверждения оплаты.
Способы доставки →Похожие товары
Совместимость и возможность замены уточняются отдельно.
