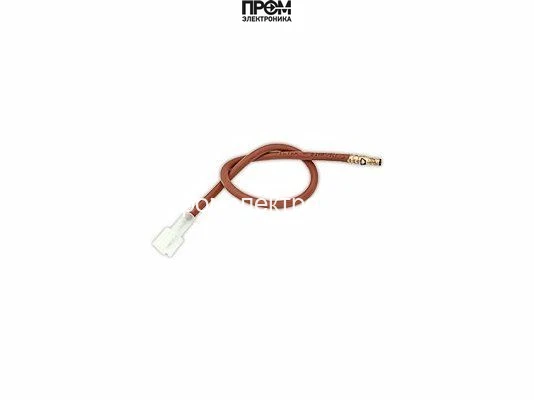

Кабель ионизации 330 мм

Назначение и особенности подключения

Кабель ионизации соединяет электрод контроля пламени с соответствующим входом автомата горения. По этой цепи передаётся сигнал наличия пламени; исправность контактов и изоляции влияет на его устойчивость. Цепь контроля проверяют отдельно от цепи искрового розжига. Подключение к выходу трансформатора вместо входа контроля недопустимо без предусмотренной изготовителем схемы.

При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.

Место установки и прокладка

Линию располагают между выводом электрода контроля на горелке и разъёмом или клеммой контроля пламени. Штатные держатели и вводы должны сохранять фиксацию без натяжения контактов. При отдельной цепи ионизации маршрут сверяют с требованиями к разнесению относительно высоковольтной линии розжига: помехи и утечки способны нарушить контроль пламени.

Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.

Замена и сопутствующие детали

При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.

После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.

Сопутствующие узлы в тех же таблицах запчастей · 12

Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.

Узел и артикул	Горелка и исполнение	Позиция и документ
Трансформатор розжига 65323258	MAX GAS 105P	0130 420010372804 · · стр. 65
Электрод контроля пламени 65320905	MAX GAS 105P	0200 420010372804 · · стр. 65
Электродный узел розжига 65325241	MAX GAS 105P	0210 420010372804 · · стр. 65
Трансформатор розжига 65323258	MAX GAS 120P	0130 420010372804 · · стр. 65
Электрод контроля пламени 65320905	MAX GAS 120P	0200 420010372804 · · стр. 65
Электродный узел розжига 65325241	MAX GAS 120P	0210 420010372804 · · стр. 65
Трансформатор розжига 65323258	MAX GAS 105P	13 420010436402 · · стр. 63
Электрод контроля пламени 65320905	MAX GAS 105P	20 420010436402 · · стр. 63
Электродный узел розжига 65320904	MAX GAS 105P	21 420010436402 · · стр. 63
Трансформатор розжига 65323258	MAX GAS 120P	13 420010436402 · · стр. 63
Электрод контроля пламени 65320905	MAX GAS 120P	20 420010436402 · · стр. 63
Электродный узел розжига 65320904	MAX GAS 120P	21 420010436402 · · стр. 63

В каких горелках установлен этот артикул

В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.

Горелки и позиции кабеля · 4

Горелка	Исполнение и артикул горелки	Позиция	Документ и период
MAX GAS 105P	TC	0180	420010372804 · · стр. 65
MAX GAS 120P	TC	0180	420010372804 · · стр. 65
MAX GAS 105P	TC	18	420010436402 · · стр. 63
MAX GAS 120P	TC	18	420010436402 · · стр. 63
