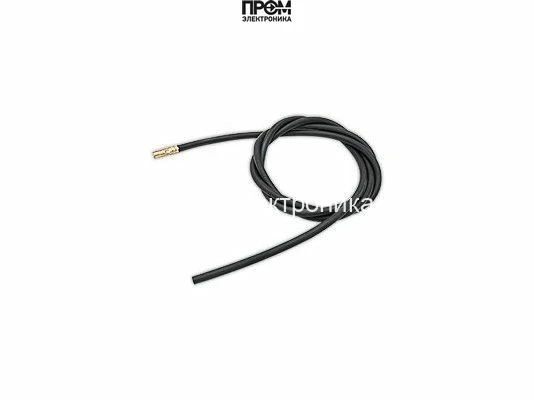

Кабель ионизации 1840 мм
Кабель ионизации Ecoflam 65322003, 1800 мм — прямой штекер для электрода, термостойкий и механически прочный, обеспечивает стабильную передачу сигнала к менеджеру горения. Надёжен при монтаже и в эксплуатации.
Увеличить фотоОсновные характеристики
- Бренды
- Ecoflam
- Места установки
- Газовая горелка Ecoflam BLU 1500.1 PAB
- Длина кабеля
- 1840 мм
- С другой стороны кабеля
- свободный конец
- С одной стороны кабеля
- прямой штекер Ø6 мм
- Тип кабеля
- ионизации
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Кабель ионизации 1840 мм
Кабель ионизации 1840 мм — Ecoflam, арт. 65322003
Кабель ионизации Ecoflam длиной 1840 мм (артикул 65322003) предназначен для надёжного подключения датчика пламени к системе автоматики газовой горелки. Один конец оснащён прямым штекером для плотного и стабильного контакта с электродом ионизации, свободный конец рассчитан на быстрое подключение к цоколю менеджера горения. Такая конструкция обеспечивает точную передачу сигналов пламени к управляющему оборудованию и минимизирует вероятность ложных срабатываний при работе горелочной установки.
Кабель сконструирован с учётом требований к термостойкости и механической прочности: используемые материалы устойчивы к воздействию повышенных температур и абразивным нагрузкам, что увеличивает ресурс эксплуатации в жёстких условиях. Длина 1840 мм обеспечивает необходимый запас при монтаже в различных моделях горелок, позволяет избежать натяжения и перегибов проводника и обеспечивает удобство прокладки в ограниченных пространствах.
- Артикул: 65322003
- Производитель: Ecoflam
- Длина кабеля: 1840 мм
- Тип разъёма: прямой штекер (для электрода ионизации)
- Назначение: подключение датчика пламени к менеджеру горения
- Ключевые свойства: термостойкость, механическая прочность, стабильная передача сигнала
Кабель ионизации 1840 мм обеспечивает простоту установки и интеграции в систему управления горелкой: продуманная длина и конструкция коннектора сокращают время монтажа и облегчают техобслуживание. Надёжность электрического соединения сохраняется при длительной эксплуатации, что критично для безопасной и бесперебойной работы газовой горелки. Модель подходит для ремонта и профилактики оборудования, где требуется долговечное и стабильное соединение между электродом и управляющей электроникой.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Назначение и особенности подключения
Кабель ионизации соединяет электрод контроля пламени с соответствующим входом автомата горения. По этой цепи передаётся сигнал наличия пламени; исправность контактов и изоляции влияет на его устойчивость. Цепь контроля проверяют отдельно от цепи искрового розжига. Подключение к выходу трансформатора вместо входа контроля недопустимо без предусмотренной изготовителем схемы.
При подборе сопоставляют полное обозначение снятой детали, длину по штатному маршруту, форму и размеры обоих наконечников, присоединение к электроду и к устройству управления. Удлинение огневой головки может требовать другого кабеля. Совпадение длины или марки оборудования само по себе не подтверждает взаимозаменяемость.
Место установки и прокладка
Линию располагают между выводом электрода контроля на горелке и разъёмом или клеммой контроля пламени. Штатные держатели и вводы должны сохранять фиксацию без натяжения контактов. При отдельной цепи ионизации маршрут сверяют с требованиями к разнесению относительно высоковольтной линии розжига: помехи и утечки способны нарушить контроль пламени.
Линию защищают от острых кромок, пережатия крышкой, влаги в соединениях и контакта с подвижными деталями. Радиус изгиба, допустимую длину, сопротивление проводника и необходимость помехоподавления сверяют для точного исполнения. Значения из инструкции другого автомата горения не переносят на эту деталь.
Замена и сопутствующие детали
При ремонте проверяют кабель в сборе, оба контактных соединения, защитные колпачки, фиксаторы и изолятор электрода. Повреждённую изоляцию и следы пробоя рассматривают вместе с состоянием электродного узла. Отдельную замену наконечника или колпачка выполняют только для разборного соединения, предусмотренного изготовителем; состав кабельного комплекта определяют по перечню запчастей.
После замены на обесточенном оборудовании восстанавливают штатную укладку, крепления и соединения. Затем проверяют розжиг и работу контроля пламени в порядке, установленном изготовителем горелки. Рабочий зазор электрода и допустимый сигнал контроля берут из руководства соответствующего исполнения.
Сопутствующие узлы в тех же таблицах запчастей · 9
Перечень относится к указанной горелке и исполнению. Эти узлы не являются аналогами кабеля; перечисление не означает включение в его комплект поставки.
| Узел и артикул | Горелка и исполнение | Позиция и документ |
|---|---|---|
| Трансформатор розжига 13009663 | BLU 1500.1 LN PR | 14 420010766300 · 31-01-2024 · стр. 73 |
| Электрод контроля пламени 65326180 | BLU 1500.1 LN PR | 23 420010766300 · 31-01-2024 · стр. 73 |
| Электродный узел розжига 65300738 | BLU 1500.1 LN PR | 24 420010766300 · 31-01-2024 · стр. 73 |
| Трансформатор розжига 65323227 | BLU 3000.1 PR | 15 420010829800 · 27-03-2017 · стр. 32 |
| Электродный узел розжига 65320891 | BLU 3000.1 PR | 26 420010829800 · 27-03-2017 · стр. 32 |
| Электрод контроля пламени 65320892 | BLU 3000.1 PR | 27 420010829800 · 27-03-2017 · стр. 32 |
| Трансформатор розжига 65323227 | BLU 4000.1 PR | 15 420010829800 · 27-03-2017 · стр. 32 |
| Электродный узел розжига 65320891 | BLU 4000.1 PR | 26 420010829800 · 27-03-2017 · стр. 32 |
| Электрод контроля пламени 65320892 | BLU 4000.1 PR | 27 420010829800 · 27-03-2017 · стр. 32 |
В каких горелках установлен этот артикул
В документации кабель указан для приведённых ниже исполнений. Сверьте полную маркировку горелки, период выпуска и позицию на схеме. TC означает короткую огневую головку, TL - длинную; условия по удлинению головки также необходимо учитывать.
Горелки и позиции кабеля · 4
| Горелка | Исполнение и артикул горелки | Позиция | Документ и период |
|---|---|---|---|
| BLU 1500.1 LN PR | TC | 21 | 420010766300 · 31-01-2024 · стр. 73 |
| BLU 1500.1 LN PR | TL | 21 | 420010766300 · 31-01-2024 · стр. 73 |
| BLU 3000.1 PR | TC | 25 | 420010829800 · 27-03-2017 · стр. 32 |
| BLU 4000.1 PR | TC | 25 | 420010829800 · 27-03-2017 · стр. 32 |
Характеристики
- Наименование
- Кабель ионизации 1840 мм
- Бренды
- Ecoflam
- Места установки
- Газовая горелка Ecoflam BLU 1500.1 PAB
- Длина кабеля
- 1840 мм
- С другой стороны кабеля
- свободный конец
- С одной стороны кабеля
- прямой штекер Ø6 мм
- Тип кабеля
- ионизации
- Длина кабеля (мм)
- 1840
Техническая документация
Запросите документацию по полному обозначению оборудования.
Каталог запчастей производителя
Применяемость по каталогу производителя
Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.
-
Условия применения: TC
Данные каталога
BLU 1500.1 LN PR · позиция 21
IONIZATION CABLE CAVO RIVELAZIONE CABLE D’IONISATION CABLE DE CONTROL LLAMA ПРОВОД ЭЛЕКТРОДА ОБНАРУЖДЕНИЯ ФАКЕ TC
Ограничения строки: TC
Каталог · 31-01-2024 · страница 73 .
-
Условия применения: TL
Данные каталога
BLU 1500.1 LN PR · позиция 21
IONIZATION CABLE CAVO RIVELAZIONE CABLE D’IONISATION CABLE DE CONTROL LLAMA ПРОВОД ЭЛЕКТРОДА ОБНАРУЖДЕНИЯ ФАКЕ TC
Ограничения строки: TL
Каталог · 31-01-2024 · страница 73 .
-
Условия применения: TC
Данные каталога
BLU 3000.1 PR · позиция 25
IONIZATION CABLE TC
Ограничения строки: TC
Каталог · 27-03-2017 · страница 32 .
-
Условия применения: TC
Данные каталога
BLU 4000.1 PR · позиция 25
IONIZATION CABLE TC
Ограничения строки: TC
Каталог · 27-03-2017 · страница 32 .
